| Brand Name: | Tianniu |
| Model Number: | Z12B |
| MOQ: | 2 |
| السعر: | negotiable |
| Delivery Time: | 5-7 أيام عمل |
| Payment Terms: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |

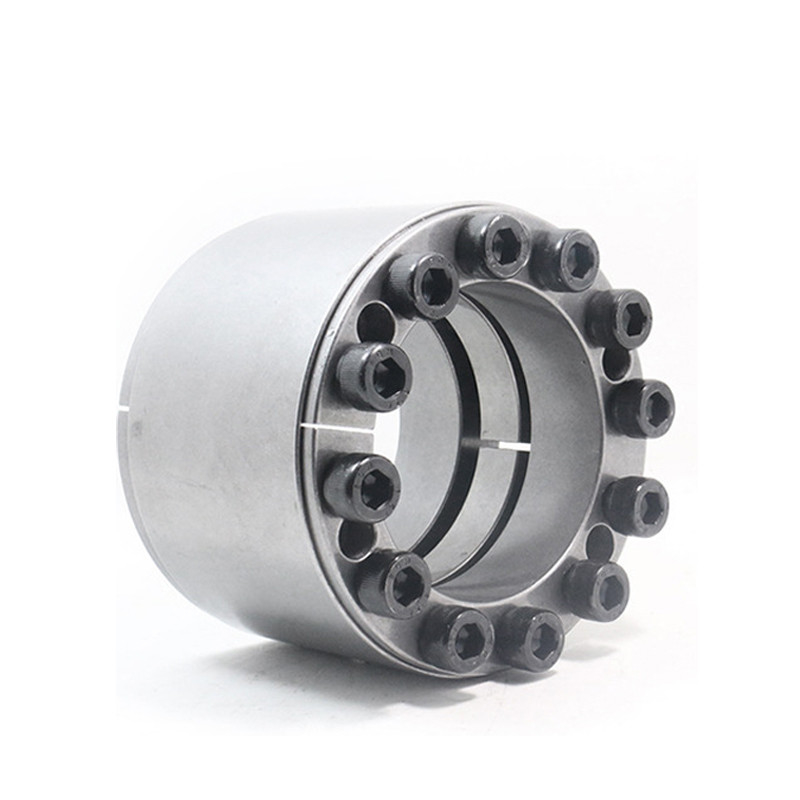

جهاز القفل Z12B قفل الجمعية قفل رمح للآلات المعدنية
ميزات المنتجات
يعتبر تجميع القفل مكونًا أساسيًا متقدمًا يستخدم على نطاق واسع في التوصيل الميكانيكي تحت الحمل الثقيل في العالم.فيما يتعلق بتوصيل العجلة والعمود ، فهو عبارة عن جهاز اتصال بدون مفتاح يحقق نقل الحمولة عن طريق شد البراغي عالية القوة لعمل الضغط والاحتكاك الناتج بين أسطح الاحتواء.
تعتمد مجموعة القفل Z-series التي تنتجها شركة النقل Changzhou tianniu على المعايير الفنية الموثوقة في أوروبا ، وقد قامت ببعض التحسينات الإبداعية على المنتجات بشكل علمي.تنتج الشركة بشكل أساسي معايير Euro و JB (GB) ومعايير الولايات المتحدة الأمريكية والعديد من منتجات سلسلة تجميع القفل غير القياسية.يتم تصدير المنتجات إلى الاتحاد الأوروبي والولايات المتحدة وأستراليا وجنوب شرق آسيا وهونغ كونغ وتايوان ودول ومناطق أخرى.في الوقت الحاضر ، تغطي الشركة مساحة 1000 متر مربع ولديها العديد من أدوات آلة CNC وأدوات قياس عالية الدقة ومعدات قياس خاصة.طورت الشركة وأنتجت على التوالي أكثر من 30 سلسلة قياسية وآلاف المواصفات لتركيبات القفل.وهي عبارة عن مصنع محترف لتركيب القفل في الصين
إن مجموعة القفل Z-series التي تنتجها شركة النقل Changzhou tianniu هي عبارة عن هيكل اتصال بدون مفتاح.تحت تأثير القوة المحورية ، تتقلص الأكمام الداخلية والخارجية وتتوسع بشكل وثيق مع العمود والمحور لإنتاج احتكاك كافٍ لنقل عزم الدوران والقوة المحورية ، وذلك لتحقيق الغرض من تشغيل الآلية
مناسبة للمناسبات ذات الحمولة العالية
مناسب بشكل خاص لعزم الدوران المتناوب
التطبيقات النموذجية: دولاب الموازنة ، أسطوانة الحزام
نظام عزم الدوران
تثبيت
قم بتثبيت 1 كم توسع 1xt
قم بتثبيت 2 أكمام توسيع 1.9xt
قم بتثبيت 3 أكمام تمدد 2.7xt
قم بتثبيت 4 أكمام توسعة 3.6xt
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
内 六角 螺钉 مسدس داخلي برأس مسدس |
额 定 负 荷 معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
||||||
| د | د | أنا | إل | إل1 |
规 格 الأحجام |
数 量 الكمية |
Fر(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | م 10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | م 12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | م 16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | م 20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | م 22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
