تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO9001
رقم الموديل: Z17A
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل Z17A |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.5-179.5 كجم |
القطر الخارجي: |
55-710 ملم |
سمك (مم): |
60-155 |
حجم تجويف: |
30-600 ملم |
عزم الدوران (kNm: |
64-1265 |
رقم الموديل: |
تجميع القفل Z17A |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.5-179.5 كجم |
القطر الخارجي: |
55-710 ملم |
سمك (مم): |
60-155 |
حجم تجويف: |
30-600 ملم |
عزم الدوران (kNm: |
64-1265 |

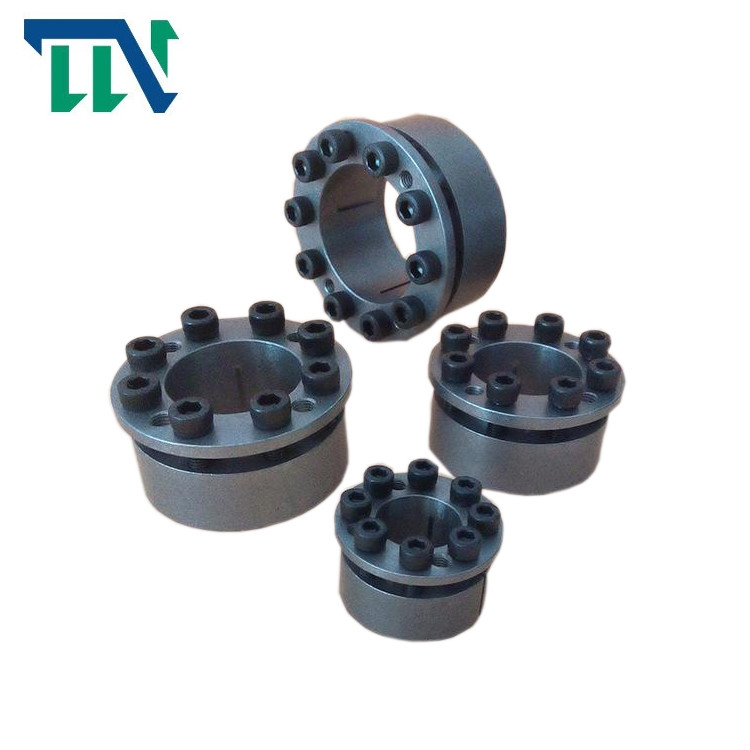

Z17 مجموعة قفل الطاقة لجهاز القفل بدون مفتاح
ميزات المنتجات
عندما يتم تثبيت غلاف اقتران التمدد في الاتجاه المحوري ، فإنه يمكن بسهولة ضبط حجم الموضع المطلوب للاتجاه المحوري و
الموضع النسبي للأجزاء دون أي تثبيت محوري.مع توسيع نطاق التطبيق ، أصبحت جميع أنواع أشكال الاتصال المعقدة بتنسيق
يمكن استبدال الماكينة بجلب تمدد خاص وأكمام اقتران ضيقة.قم بتبسيط هيكل ناقل الحركة أو كن جزءًا لا يتجزأ من مكون ميكانيكي ، مثل اقتران الحجاب الحاجز الخالي من ردود الفعل.
الخواص الميكانيكية لبرغي تجميع القفل Z17 I. تعليمات الاستخدام.يرجى قراءة هذه التعليمات بعناية قبل الاستخدام.
1. تأكيد ما إذا كان المنتج الحالي متوافقًا مع نموذج الماكينة التي تم تكوينها ؛
2. يجب عدم استخدام الموليبدينوم أو المواد المضافة المحتوية على السيليكون في مكونات مجموعة القفل ؛
3. مستوى الأداء المحدد لهذا المنتج هو 1.2 يتم استبدال البراغي من الدرجة 9 بمسامير أخرى.
4. هذا المنتج ليس لديه وظيفة تحديد المواقع المركزية.إذا كنت بحاجة إلى هذه الوظيفة ، فيرجى تصميمها على محور العجلة بنفسك ؛
5. لا تدق بالقوة أثناء تثبيت مجموعة القفل ؛
6. تفاوت الاختيار بين المحور والمحور هو H8 / H8 ؛
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
内 六 角 螺 مسدس داخلي برأس مسدس |
额定 负荷 معدل الحمولة |
Pf (N / مم 2) |
جي
(كلغ) |
||||||||
| د | د | إل1 | إل2 | إل3 | إل4 |
规 格 الأحجام |
数 量 الكمية |
مأ ن م |
Fر(كيلو نيوتن) |
مر(كيلو نيوتن · م) |
||
| مم | ||||||||||||
| 30 | 55 | 6 | 60 | 0.9 | 132 | 0.5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | م 6 | 7 | 17 | 71 | 1.25 | 135 | 0.6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0.7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | م 8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | م 10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22.5 | 126 | 5.3 | ||||||
| 130 | 180 | م 12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 39.4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92.7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | م 16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | مسييه 18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258.5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | م 20 | 20 | 690 | 2236 | 357.8 | 120 | 58.6 |
| 340 | 425 | 380.0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | م 22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97.5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
مسييه 24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
