تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: LMD 5
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
نموذج: |
اقتران عمود البرقوق LMS |
ضمان: |
12 شهر |
حجم تجويف: |
25-45 ملم |
طول: |
50 مم |
وزن: |
0.0135 كجم |
دورة في الدقيقة: |
5000 |
نموذج: |
اقتران عمود البرقوق LMS |
ضمان: |
12 شهر |
حجم تجويف: |
25-45 ملم |
طول: |
50 مم |
وزن: |
0.0135 كجم |
دورة في الدقيقة: |
5000 |

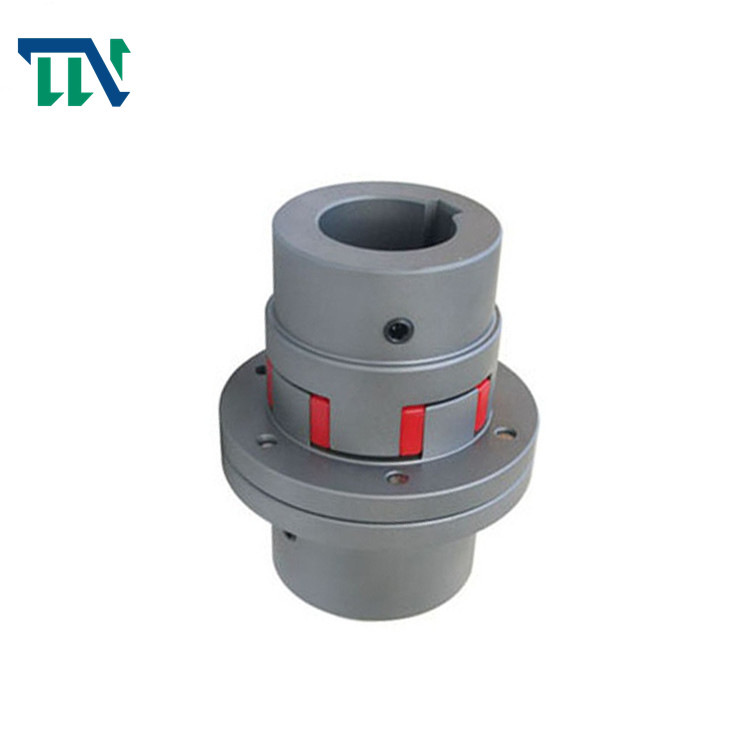

LMD5 بلوم شافت اقتران مرنة شفة واحدة مرنة اقتران للمضخة
ميزات المنتجات
اقتران البرقوق هو أداة توصيل مستخدمة على نطاق واسع ، وتسمى أيضًا اقتران المخلب ، والتي تتكون من قرصين بمخلب معدنيين وجسم مرن.يكون قرصا المخلب المعدنيان عمومًا من الصلب عيار 45 ، لكن سبائك الألومنيوم مفيدة أيضًا عند الحاجة إلى أحمال حساسة.
تتميز أداة التوصيل بزهر البرقوق بهيكل بسيط ، ولا يوجد بها تزييت ، وسهولة الصيانة ، والفحص السهل ، ولا تحتاج إلى صيانة ، ويمكن أن تعمل بشكل مستمر لفترة طويلة.تتميز العناصر المرنة من مادة البولي يوريثين عالية القوة بأنها مقاومة للاهتراء ومقاومة للزيت ، ولها قدرة تحمل كبيرة ، وعمر خدمة طويل ، وهي آمنة وموثوق بها.عمل مستقر وموثوق ، مع خصائص تخميد الاهتزاز والتخزين المؤقت والعزل الكهربائي.لديه قدرات تعويض محوري وشعاعي وزاوي كبيرة.هيكل بسيط ، حجم شعاعي صغير ، وزن خفيف ، لحظة صغيرة من الجمود ، مناسب للمناسبات ذات السرعة المتوسطة والعالية.
الميزة الأساسية
1. اتصال الاستومر وسيطة
2. يمكن أن تمتص الاهتزاز ، وتعويض الانحراف الشعاعي ، الزاوي والمحوري
3. مقاومة الزيت والعزل الكهربائي
4. خصائص الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة هي نفسها تمامًا
5. التثبيت مع مسامير تحديد المواقع
نطاق التطبيق
تستخدم وصلات البرقوق على نطاق واسع في أدوات آلة CNC ، ومخارط CNC ، ومراكز التصنيع ، وآلات النقش ، وآلات الطحن CNC ، وصنوج الكمبيوتر ، والآلات المعدنية ، وآلات التعدين ، وآلات البترول ، والآلات الكيميائية ، وآلات الرفع ، وآلات النقل ، وآلات الصناعات الخفيفة ، وآلات النسيج والمضخات والمراوح وما إلى ذلك.
Changzhou Tianniu Factory هي شركة محترفة لتصنيع وصلات البرقوق ، والوصلات الصلبة ، والوصلات العامة ، والوصلات الانزلاقية المتقاطعة ، والوصلات المتعرجة ، ووصلات الخوار ، ووصلات الغشاء المزدوج وغيرها من المنتجات.تمتلك شركة المعالجة نظام إدارة جودة كامل وعلمي.
يمكننا إنتاج أنماط مختلفة من أدوات التوصيل النجمية وأنواع أخرى من عشرات الأصناف.تتعهد الشركة بتصميم وتصنيع أدوات التوصيل غير القياسية المختلفة.فترة بناء قصيرة (فترة إنتاج من 4-7 أيام) ، جودة موثوقة ، سعر معقول ، بديل مثالي للواردات ، مخزون كاف ، وتوافر المنتج.
معلمات المنتجات
| يكتب | عزم الدورانTn / N · م | دورة في الدقيقة[n] / r · min-1 | حجم تجويف د 1 ، د 2 ، دز |
إل | L0 | د | D1 | يكتب | م / كجم | أنا / كجم · م 2 | |
| صلابة | |||||||||||
| أ (حاء) | ب (HD) | ||||||||||
| 80 ± 5 | 60 ± 5 | ||||||||||
| إل إم دي 1 | 25 | 45 | 8500 | 12،14،16،18،19،20،22 ، 24،25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| إل إم دي 2 | 50 | 100 | 7600 | 16،18،19،20،22،24،25 ، 28،30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| إل إم دي 3 | 100 | 200 | 6900 | 20،22،24،25،28،30،32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| إل إم دي 4 | 140 | 280 | 6200 | 22،24،25،28،30،32،35 ، 38،40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| إل إم دي 5 | 350 | 400 | 5000 | 25،28،30،32،35،38،40 ، 42،45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| إل إم دي 6 | 400 | 710 | 4100 | 30،32،35،38،40،42،45،48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| إل إم دي 7 | 630 | 1120 | 3700 | 35 * ، 38 * ، 40 * ، 42 * ، 45 ، 48 ، 50 ، 55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| إل إم دي 8 | 1120 | 2240 | 3100 | 45 * ، 48 * ، 50،55،56،60،63،65 | 70 | 195 | 170 | 240 | MT8-a MT8-ب | 22.717 | 0.1175 |
| إل إم دي 9 | 1800 | 3550 | 2800 | 50 * ، 55 * ، 56 * ، 60،63،65 ، 70،71،75،80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| إل إم دي 10 | 2800 | 5600 | 2500 | 60 * ، 63 * ، 65 * ، 70،71،75 ، 80،85،90،95،100 | 90 | 248 | 230 | 305 | MT10-أ MT10-ب | 51.358 | 0.459 |
| إل إم دي 11 | 4500 | 9000 | 2200 | 70 * ، 71 * ، 75 * ، 80 * ، 85 * ، 90،95 ، 100،110،120 | 100 | 284 | 260 | 350 | MT11-a MT11-ب | 81.302 | 0.977 |
| إل إم دي 12 | 6300 | 12500 | 1900 | 80 * ، 85 * ، 90 * ، 95 * ، 100 ، 110،120،125،130 | 115 | 321 | 300 | 400 | MT12-أ MT12-ب | 115.53 | 1.751 |
| إل إم دي 13 | 11200 | 20000 | 1600 | 90 * ، 95 * ، 100 * ، 110 * ، 120 * ، 125 * ، 130،140،150 | 125 | 348 | 360 | 460 | MT13-أ MT13-ب | 161.79 | 3.366 |
| إل إم دي 14 | 12500 | 25000 | 1500 | 100 * ، 110 * ، 120 * ، 125 * ، 130 * ، 140 * ، 150.160 | 135 | 358 | 400 | 500 | MT14-أ MT14-ب | 196.3 | 4.867 |
