تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة TLK601
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
القدرة على العرض: 1000 شهريا
رقم الموديل: |
TLK601 قفل التجمع |
مواد: |
GCr15 تحمل الصلب |
وزن: |
0.15-4.2 |
حجم تجويف: |
14-90 ملم |
القطر الخارجي: |
23-112 ملم |
بحجم: |
M4 M6 M8 م 10 |
عزم الدوران (kNm: |
9.7-184 |
رقم الموديل: |
TLK601 قفل التجمع |
مواد: |
GCr15 تحمل الصلب |
وزن: |
0.15-4.2 |
حجم تجويف: |
14-90 ملم |
القطر الخارجي: |
23-112 ملم |
بحجم: |
M4 M6 M8 م 10 |
عزم الدوران (kNm: |
9.7-184 |

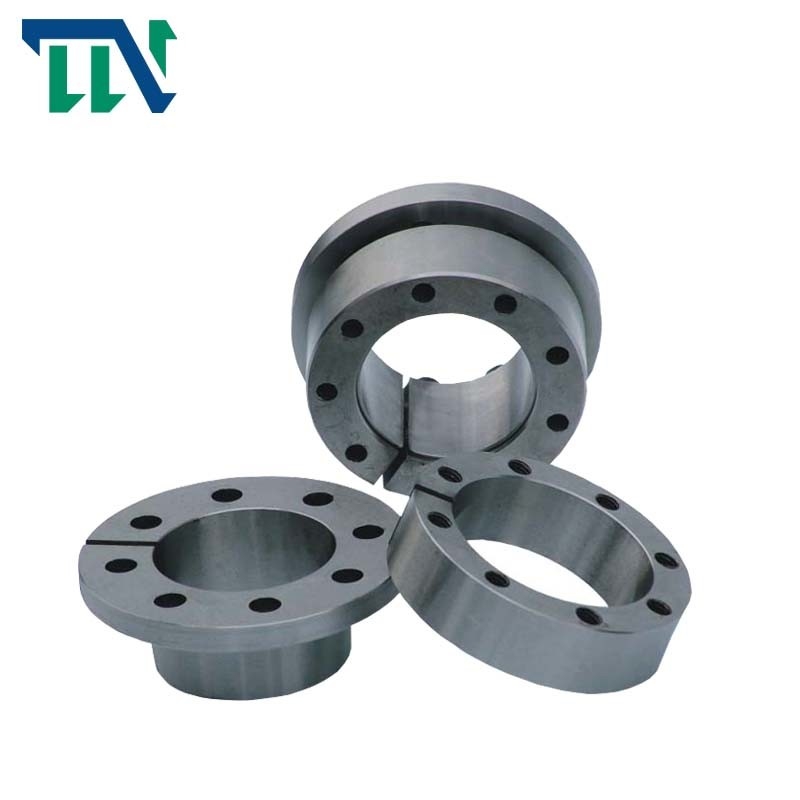

TLK601 قفل التجميع الذاتي التمركز
TLK601 سلسلة قفل الجوز تحمل جهاز قفل رمح القياسية
مقدمة عن المنتجات
مزايا
• توسيط العمود إلى المحور
• عزم دوران عالي
• الارتفاع المسطح نصف القطري مناسب بشكل خاص ل
الأقطار الخارجية للمحور الصغير
• لا يوجد إزاحة محورية بين المحور و
رمح أثناء إجراء لقط بسبب
نقطة دعم ثابتة
• عزم الدوران القابل للنقل سبعة عشر نيوتن متر حتى 18000 نيوتن متر
• لعمود أقطار ما بين 6 مم ومائة وعشرين مم
Changzhou TIANNIU Transmission Equipment Co. ، Ltd (Changzhou TIANNIU Clutch Factory) هو مورد محترف لمحمل القابض أحادي الاتجاه ، والمنتجات الأساسية هي القابض الكهرومغناطيسي الصغير ، وتوصيل محدد عزم الدوران ، وتوصيل عمود الدوران ، وتوصيل عمود المروحة المرنة ، وتجميع القفل ووصلات العمود ، إلخ.
لقد كنا في Sprag Clutch Bearing and clutch اتجاه واحد الصناعة لأكثر من 10 سنوات ، والإصرار على مبدأ العمل للمنتجات المصممة لمتطلبات العملاء.نحن نخدم من خلال الاستماع إلى عملائنا ، وتطبيق الابتكار والبناء بالحرفية لتلبية جميع احتياجاتهم .
ميزات المنتجات
| نموذج | تجميع القفل RLK603 | |
| الحمل المقدر (kN.m) | القوة | 5-3500 |
| عزم الدوران | 0.025-517 | |
| حجم السباق الداخلي (مم) | 14-360 | |
| حجم السباق الخارجي (مم) | 38-590 | |
| سمك (مم) | 15-175 | |
| الوزن (كجم) | 0.1-186 | |
معلمات المنتجات
|
الأبعاد الأساسية |
مسدس داخلي برأس مسدس |
معدل الحمولة |
Pf (N / مم 2) أ / ب |
مأ
(N · م) |
جي
(كلغ) |
||||||||||
| د | د | د0 | إل0 | إل | إل1 | إل2 | د1 | د2 |
الأحجام |
الكمية |
Fر(كيلو نيوتن) أ / ب |
مر(كيلو نيوتن · م) أ / ب | |||
| مم | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | م 4 | 15.5 / 9.7 | 0.108 / 0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | م 6 | 4 | 35.5 / 22.4 | 0.285 / 0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | م 6 | 35.5 / 22.4 | 0.285 / 0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320 / 0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | م 6 | 4 | 35.5 / 22.4 | 0.335 / 0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350 / 0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353 / 0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636 / 0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | م 6 | 6 | 53.4 / 33.6 | 0.665 / 0.420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745 / 0.470 | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795 / 0.500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136 / 0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160 / 0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | م 6 | 8 | 71.3 / 44.8 | 1.223 / 0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287 / 0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352 / 0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677 / 1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | م 8 | 8 | 119 / 77.6 | 2.855 / 1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975 / 1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680 / 2.400.0000 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | م 8 | 9 | 133 / 87.2 | 4.015 / 2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350 / 2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 212/139 | 7.440 / 4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970 / 5.200.0000 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | م 10 | 12 | 283/184 | 11.335 / 7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040 / 7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750 / 8.32 | 128/83 | 4.20 | ||||||
