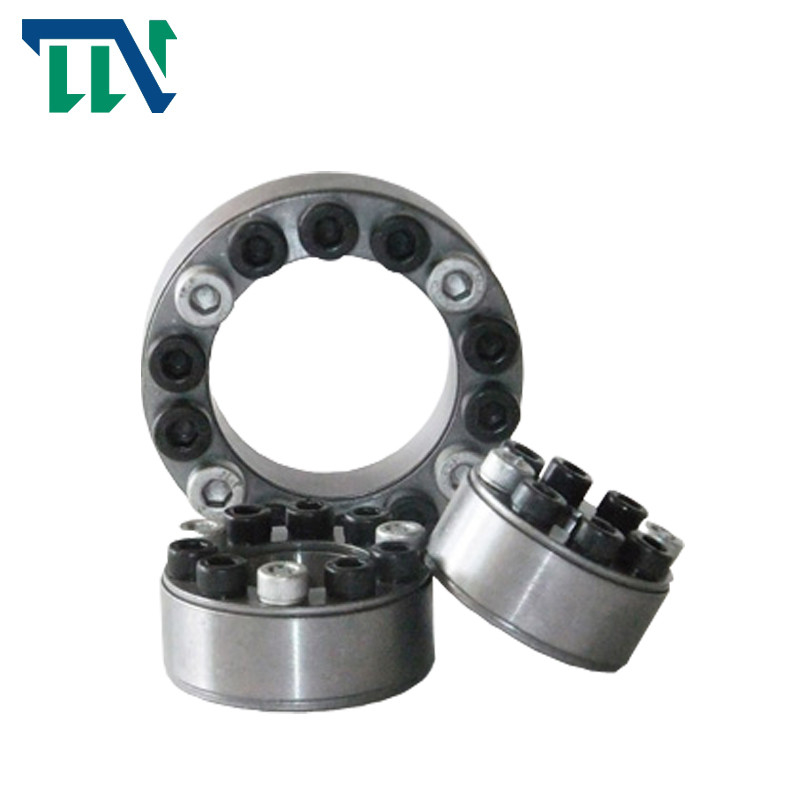

TLK200 تجميع جهاز القفل الذاتي توسيط لقط بدون مفتاح
TLK200 سلسلة قفل الجوز تحمل جهاز قفل رمح القياسية
مقدمة المنتج
يعد تجميع القفل مكونًا أساسيًا متقدمًا يستخدم على نطاق واسع في التوصيل الميكانيكي تحت الحمل الثقيل في العالم.فيما يتعلق بتوصيل العجلة والعمود ، فهو عبارة عن جهاز اتصال بدون مفتاح يحقق نقل الحمولة عن طريق شد البراغي عالية القوة لعمل الضغط والاحتكاك الناتج بين أسطح الاحتواء.
مناسب للمناسبات ذات الحمولة العالية
مناسب بشكل خاص لعزم الدوران المتناوب
التطبيقات النموذجية: دولاب الموازنة ، أسطوانة الحزام
نظام عزم الدوران
تثبيت
قم بتثبيت 1 كم توسيع 1xt
قم بتثبيت 2 أكمام توسيع 1.9xt
قم بتثبيت 3 أكمام تمدد 2.7xt
قم بتثبيت 4 أكمام توسعة 3.6xt
يجب أن يفي اختيار مجموعة القفل بالمتطلبات التالية:
أ.عزم دوران ناقل الحركة: MT ≥ M
B. تحمل القوة المحورية: ft ≥ FX
قوة الإرسال: قدم ≥ f2x + (MD / 2x10-3) 2
د- قوة المحمل الشعاعية: Pt ≥ FR / d1x103 ، حيث:
M العزم المراد نقله ، kn · m ؛
FX: القوة المحورية التي يجب تحملها ، kn ؛
FT ￣ القوة الشعاعية التي يجب تحملها ، kn ؛
عزم الدوران المقدر لـ MT مجموعة القفل ، kn · m ؛
القوة المحورية المقدرة لتجميع القفل FT ￣ ؛KN.
د.| القطر الداخلي وعرض الحلقة الداخلية لتجميع القفل ، مم ؛
الضغط على سطح المفصل بين مجموعة قفل Pt ￣ والعمود ، N / mm2
ميزات المنتجات
| نموذج | تجميع القفل RLK603 | |
| الحمل المقدر (kN.m) | القوة | 5-3500 |
| عزم الدوران | 0.025-517 | |
| حجم السباق الداخلي (مم) | 14-360 | |
| حجم السباق الخارجي (مم) | 38-590 | |
| سمك (مم) | 15-175 | |
| الوزن (كجم) | 0.1-186 | |
معلمات المنتجات
|
基 本 尺 寸 |
当 Pf ＝ 100N / مم 2 时 的 额定 负荷 |
重 量 جي (كلغ) |
||||
| د | د | إل | ل | F1(كن) | مر(KN · م) | |
| مم | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 11 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8
.2 |
150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基 本 尺 寸 |
当 Pf ＝ 100N / مم 2 时 的 额定 负荷 |
重 量 جي (كلغ) |
||||
| د | د | إل | ل | F1(كن) | مر(KN · م) | |
| مم | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0.41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基 本 尺 寸 |
当 Pf ＝ 100N / مم 2 时 的 额定 负荷 |
重 量 جي (كلغ) |
||||
| د | د | إل | ل | F1(كن) | مر(KN · م) | |
| مم | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
