تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة TLK250
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
TLK250 تجميع القفل |
مواد: |
GCr15 تحمل الصلب |
حجم تجويف: |
14-50 ملم |
وزن: |
0.04-0.42 |
القطر الخارجي: |
25-62 ملم |
مقاس: |
م 20 |
عزم الدوران (kNm: |
38-520 |
رقم الموديل: |
TLK250 تجميع القفل |
مواد: |
GCr15 تحمل الصلب |
حجم تجويف: |
14-50 ملم |
وزن: |
0.04-0.42 |
القطر الخارجي: |
25-62 ملم |
مقاس: |
م 20 |
عزم الدوران (kNm: |
38-520 |

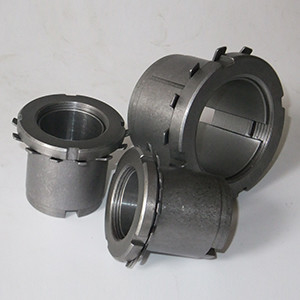

TLK250 تمركز ذاتي التجميع
TLK250 سلسلة قفل الجوز تحمل جهاز قفل رمح قياسي
مقدمة المنتج
في عام 1987 ، بدأت Tianniu في إجراء بحث شامل وتطوير للتوسع المختلف
الأكمام من هذا المعيار.وتم ترقيته إلى المنسوجات والتعبئة والتغليف والمواد الغذائية والصناعات الخفيفة والمعادن ،
صناعة الورق ، والطباعة ، والأدوات الآلية ، ومراكز التصنيع ، وآلات الحدادة ، والتعدين
الآلات والآلات العامة والآلات الأخرى ، اكتسبت سمعة طيبة ، وروجت لـ
منتجات صناعة الآلات.تحسين المهارة.ووفقًا لاحتياجات المستخدم الخاصة ،
تطوير كم مشترك التمدد غير القياسي.
مع تطور الطاقة الجديدة ، تم الترويج لتوليد طاقة الرياح على نطاق واسع في الصين وأصبح صناعة ناشئة.كجزء مهم من المروحة ، يتوافق غلاف التمدد بشكل كبير مع مخفض السرعة ومخفض الانعراج للمروحة
ميزة
1. إن استخدام مجموعة القفل يجعل تصنيع وتركيب الأجزاء المضيفة أمرًا بسيطًا.إن معالجة العمود والفتحة لتركيب مجموعة القفل ليست مثل تركيب التداخل
تتطلب العينات تفاوتات التصنيع عالية الدقة.أثناء تركيب مجموعة القفل ، ليست هناك حاجة لتسخين أو تبريد أو ضغط المعدات ، فقط اضغط على البراغي
شد إلى عزم الدوران المطلوب.الضبط مناسب ، ويمكن تعديل المحور بسهولة إلى الموضع المطلوب على العمود.يمكن أيضًا استخدام مجموعة القفل لتوصيل الأجزاء ذات قابلية اللحام الضعيفة.
2 تجميع القفل لديه عمر خدمة طويل وقوة عالية.تعتمد مجموعة القفل على ناقل الحركة الاحتكاك ، والذي لا يوجد به إضعاف أو حركة نسبية للأجزاء المتصلة ، ولن يكون هناك تآكل أثناء التشغيل.
3 ستفقد مجموعة القفل وظيفة التوصيل الخاصة بها عند التحميل الزائد ، والتي يمكن أن تحمي الجهاز من التلف.يمكن لوصلة تجميع القفل 4 أن تتحمل أحمالًا متعددة ، ويمكن تحويل هيكلها إلى مجموعة متنوعة من الأنماط.وفقًا لحمل التثبيت ، يمكن أيضًا استخدام مجموعات قفل متعددة في سلسلة
ميزات المنتجات
| نموذج | تجميع القفل RLK603 | |
| الحمل المقدر (kN.m) | القوة | 5-3500 |
| عزم الدوران | 0.025-517 | |
| حجم السباق الداخلي (مم) | 14-360 | |
| حجم السباق الخارجي (مم) | 38-590 | |
| سمك (مم) | 15-175 | |
| الوزن (كجم) | 0.1-186 | |
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
螺 母 البندق |
额 定 负 荷 معدل الحمولة |
Pf (N / مم 2) |
جي
(كلغ) |
||||||
| د | د | ه | ح | ب |
规 格 الأحجام |
مأ ن م |
Fر(كيلو نيوتن) | مر(N · م) | ||
| مم | ||||||||||
| 14 | 25 | M20 × 1 | 5.10 | 38 | 200 | 0.04 | ||||
| 15 | 25 | M20 × 1 | 5.50 | 41 | 185 | 0.05 | ||||
| 16 | 25 | 32 | 16.5 | 6.5 | M20 × 1 | 95 | 5.45 | 43 | 174 | 0.06 |
| 17 | 26 | M20 × 1 | 5.50 | 47 | 164 | 0.07 | ||||
| 18 | 26 | M22 × 1 | 5.40 | 49 | 155 | 0.08 | ||||
| 18 | 30 | 58 | 185 | 0.09 | ||||||
| 19 | 30 | 38 | 18 | 6.5 | M25 × 1.5 | 160 | 6.60 | 62 | 176 | 0.10 |
| 20 | 30 | 66 | 167 | 0.11 | ||||||
| 22 | 32 | 73 | 152 | 0.12 | ||||||
| 24 | 35 | M30 × 1.5 | 8.75 | 105 | 185 | 0.13 | ||||
| 25 | 35 | 45 | 18 | 6.5 | M30 × 1.5 | 220 | 8.80 | 110 | 178 | 0.14 |
| 28 | 36 | M32 × 1.5 | 8.55 | 120 | 159 | 0.15 | ||||
| 28 | 40 | 7 | M32 × 1.5 | 149 | 188 | 0.17 | ||||
| 30 | 40 | 52 | 19.5 | 8 | M35 × 1.5 | 340 | 10.60 | 160 | 164 | 0.18 |
| 32 | 42 | 8 | M35 × 1.5 | 170 | 154 | 0.19 | ||||
| 35 | 45 | M40 × 1.5 | 230 | 153 | 0.21 | |||||
| 36 | 45 | 58 | 21.5 | 8 | M40 × 1.5 | 480 | 13.10 | 240 | 149 | 0.23 |
| 38 | 48 | M42 × 1.5 | 250 | 141 | 0.24 | |||||
| 38 | 50 | M42 × 1.5 | 250 | 141 | 0.25 | |||||
| 40 | 50 | 24.5 | M42 × 1.5 | 15.50 | 310 | 124 | 0.28 | |||
| 40 | 52 | 65 | 25.5 | 10 | M45 × 1.5 | 680 | 15.50 | 310 | 120 | 0.30 |
| 42 | 55 | 25.5 | M48 × 1.5 | 15.20 | 320 | 114 | 0.31 | |||
|
45 45 |
55 57 |
70 | 25.5 | 10 | M50 × 1.5 | 870 | 17.70 | 400 | 122 |
0.35 0.36 |
| 48 | 60 | 500 | 135 | 0.38 | ||||||
| 50 | 60 | 75 | 25.5 | 10 | M55 × 2 | 970 | 20.80 | 520 | 130 | 0.40 |
| 50 | 62 | 520 | 130 | 0.42 | ||||||
