تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة TLK134
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
TLK134 قفل التجمع |
مادة: |
GCr15 تحمل الصلب |
حجم تجويف: |
14-50 ملم |
وزن: |
0.37-1.02 كجم |
القطر الخارجي: |
55-80 ملم |
مقاس: |
M6 M8 |
عزم الدوران (kNm: |
0.014-15.7 |
رقم الموديل: |
TLK134 قفل التجمع |
مادة: |
GCr15 تحمل الصلب |
حجم تجويف: |
14-50 ملم |
وزن: |
0.37-1.02 كجم |
القطر الخارجي: |
55-80 ملم |
مقاس: |
M6 M8 |
عزم الدوران (kNm: |
0.014-15.7 |

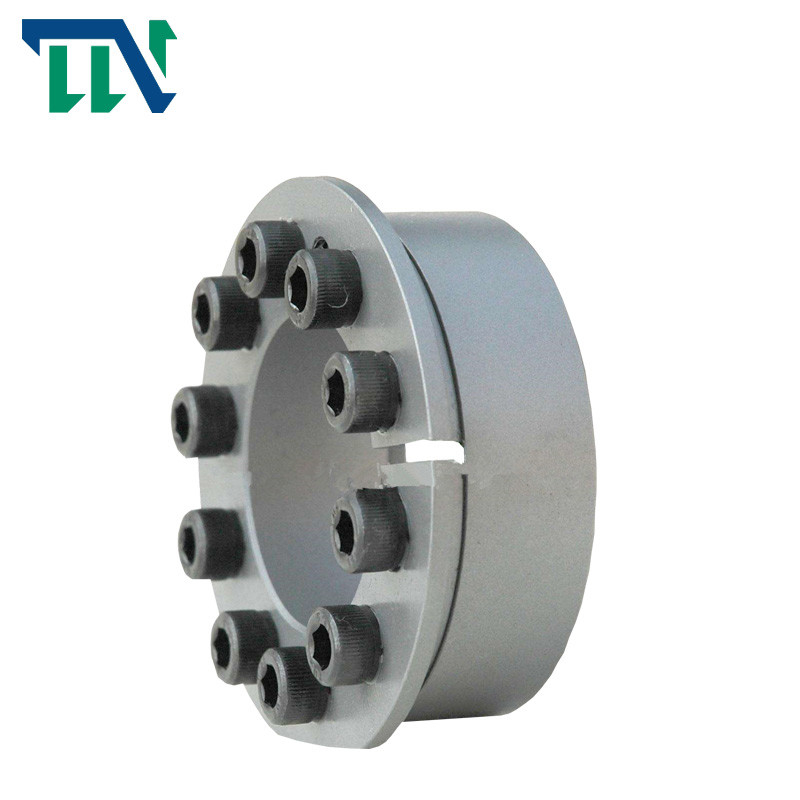

TLK 134 قفل التجميع الذاتي تمركز لقط للآلات المعدنية
TLK134 سلسلة قفل الجوز تحمل جهاز قفل رمح القياسية
مقدمة عن المنتجات
بدأت Tianniu في تطوير جميع أنواع أكمام التوسيع لهذا المعيار في عام 1987.
بعد ما يقرب من 20 عامًا من الممارسة ، أكملت تطوير جميع أصناف هذا المعيار.وتمت ترقيتها إلى المنسوجات والتعبئة والتغليف والأغذية والصناعات الخفيفة والتعدين وصناعة الورق والطباعة وأدوات الآلات ومراكز التصنيع وآلات تزوير الآلات والآلات المعدنية والآلات العامة والآلات الأخرى ، واكتسبت سمعة طيبة ، وروجت لمنتجات صناعة الآلات.تحسين المهارة.وبحسب
لاحتياجات المستخدم الخاصة ، تطوير كم مشترك توسع غير قياسي.
يجب أن يفي اختيار مجموعة القفل بالمتطلبات التالية:
أ.عزم دوران ناقل الحركة: MT ≥ M
B. تحمل القوة المحورية: ft ≥ FX
قوة الإرسال: قدم ≥ f2x + (MD / 2x10-3) 2
د- قوة المحمل الشعاعية: Pt ≥ FR / d1x103 ، حيث:
M العزم المراد نقله ، kn · m ؛
FX: القوة المحورية التي يجب تحملها ، kn ؛
FT ￣ القوة الشعاعية التي يجب تحملها ، kn ؛
عزم الدوران المقدر لـ MT مجموعة القفل ، kn · m ؛
القوة المحورية المقدرة لتجميع القفل FT ￣ ؛KN.
د.| القطر الداخلي وعرض الحلقة الداخلية لتجميع القفل ، مم ؛
الضغط على سطح المفصل بين مجموعة قفل Pt ￣ والعمود ، N / mm2
ميزات المنتجات
| نموذج | تجميع القفل RLK603 | |
| الحمل المقدر (kN.m) | القوة | 5-3500 |
| عزم الدوران | 0.025-517 | |
| حجم السباق الداخلي (مم) | 14-360 | |
| حجم السباق الخارجي (مم) | 38-590 | |
| سمك (مم) | 15-175 | |
| الوزن (كجم) | 0.1-186 | |
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
内 六角 螺钉 سداسية داخلية برأس برأس |
额 定 负 荷 معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
||||||||
| د | د | إل4 | إل3 | إل2 | د1 | إل1 |
规 格 الأحجام |
数量 الكمية |
Fر(كيلو نيوتن) |
مر(كيلو نيوتن · م) |
|||
| مم | |||||||||||||
| 14 | 18 | 0.127 | 208 | 25 | 0.37 | ||||||||
| 16 | 18 | 0.142 | 181 | 25 | 0.39 | ||||||||
| 18 | 18 | 0.157 | 161 | 25 | 0.41 | ||||||||
| 19 | 18 | 0.165 | 152 | 25 | 0.42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | م 6 | 6 |
18 25.5 |
0.172 0.285 |
145 186 |
25 35 |
0.44 0.45 |
| 24 | 25.5 | 0.307 | 170 | 35 | 0.46 | ||||||||
| 25 | 25.5 | 0.315 | 163 | 35 | 0.47 | ||||||||
| 28 | 31.5 | 0.435 | 175 | 41 | 0.48 | ||||||||
| 30 | 31.5 | 0.472 | 163 | 41 | 0.50 | ||||||||
| 24 | 37.4 | 0.440 | 244 | 30 | 0.46 | ||||||||
| 25 | 37.4 | 0.460 | 234 | 30 | 0.48 | ||||||||
| 28 | 43.6 | 0.600 | 243 | 35 | 0.51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | م 8 | 5 |
43.6 43.6 |
0.640 0.690 |
227 213 |
35 35 |
0.55 0.56 |
| 35 | 52.5 | 0.910 | 234 | 41 | 0.58 | ||||||||
| 38 | 52.5 | 0.990 | 216 | 41 | 0.61 | ||||||||
| 40 | 52.5 | 1.050 | 205 | 41 | 0.62 | ||||||||
| 30 | 52.4 | 0.780 | 232 | 30 | 0.73 | ||||||||
| 32 | 52.4 | 0.830 | 217 | 30 | 0.76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0.82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0.89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | م 8 | 7 | 61.0 | 1.220 | 203 | 35 | 0.92 |
| 43 | 73.5 | 1.540 | 233 | 41 | 0.96 | ||||||||
| 45 | 73.5 | 1.650 | 217 | 41 | 0.99 | ||||||||
| 48 | 73.5 | 1.760 | 203 | 41 | 1.00 | ||||||||
| 50 | 73.5 | 1.830 | 195 | 41 | 1.02 | ||||||||
