تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: RLK402
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل RLK402 |
مواد: |
GCr15 تحمل الصلب |
وزن: |
0.42 - 34.3 كجم |
القطر الخارجي: |
55-326 ملم |
سماكة (مم): |
24-140 ملم |
حجم تجويف: |
25-260 ملم |
عزم الدوران (kNm: |
0.84 - 240 |
رقم الموديل: |
تجميع القفل RLK402 |
مواد: |
GCr15 تحمل الصلب |
وزن: |
0.42 - 34.3 كجم |
القطر الخارجي: |
55-326 ملم |
سماكة (مم): |
24-140 ملم |
حجم تجويف: |
25-260 ملم |
عزم الدوران (kNm: |
0.84 - 240 |

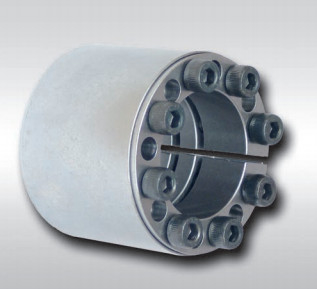

RLK402 قفل الجوز تحمل جهاز قفل رمح قياسي
مقدمة عن المنتجات
تعليمات الاستخدام
1. يرجى قراءة هذه التعليمات بعناية قبل الاستخدام ؛
2. تأكيد ما إذا كان المنتج الحالي متوافقًا مع نموذج الماكينة المكونة ؛
3. يجب عدم استخدام الموليبدينوم أو المواد المضافة المحتوية على السيليكون في مكونات مجموعة القفل ؛
4. مستوى الأداء المحدد لهذا المنتج هو 1.2 يتم استبدال البراغي من الدرجة 9 بمسامير أخرى.
5. هذا المنتج ليس لديه وظيفة تحديد المواقع المركزية.إذا كنت بحاجة إلى هذه الوظيفة ، فيرجى تصميمها على محور العجلة بنفسك ؛
6. لا تدق بالقوة أثناء تركيب مجموعة القفل ؛
7. تفاوت الاختيار بين المحور والمحور هو H8 / H8
توسيط المحور على العمود.فتحة مزدوجة لدقة تمركز عالية
يمكن تجميعها عدة مرات
أعلى عزم يمكن نقله
للتطبيقات الثقيلة
لا يوجد إزاحة محورية بين المحور والعمود أثناء إجراء التثبيت
أعلى جودة تصنيع
عزم الدوران القابل للنقل من 50500 نيوتن متر حتى 1701000 نيوتن متر
لعمود أقطار ما بين 130 مم و 600 مم
ميزات المنتجات
| نموذج | RLK402 / Z12 مجموعة القفل | |
| الضغط على العمود (N / mm2) | 252-136 | |
| الضغط على المحور (N / mm2) | 88-130 | |
| الحمل المقدر (kN.m) | القوة | 55-2400 |
| عزم الدوران | 0.7 - 362.3 | |
| حجم السباق الداخلي (مم) | 25-300 | |
| حجم السباق الخارجي (مم) | 50-375 | |
| سمك (مم) | 51-197 | |
| الوزن (كجم) |
0.5-49.7 |
|
معلمات المنتجات
|
الأبعاد الأساسية |
مسدس داخلي برأس مسدس |
معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
||||||
| د | د | أنا | إل | إل1 |
الأحجام |
الكمية |
Fر(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | م 6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | م 6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | م 8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | م 8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | م 8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | م 10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | م 12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | م 16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
