تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: RLK133
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل RLK133 |
مواد: |
GCr15 تحمل الصلب |
وزن: |
0.3-9.6 |
القطر الخارجي: |
47-260 ملم |
بحجم: |
م 4 م 6 |
حجم تجويف: |
20-200 ملم |
عزم الدوران (kNm: |
123-119 |
رقم الموديل: |
تجميع القفل RLK133 |
مواد: |
GCr15 تحمل الصلب |
وزن: |
0.3-9.6 |
القطر الخارجي: |
47-260 ملم |
بحجم: |
م 4 م 6 |
حجم تجويف: |
20-200 ملم |
عزم الدوران (kNm: |
123-119 |

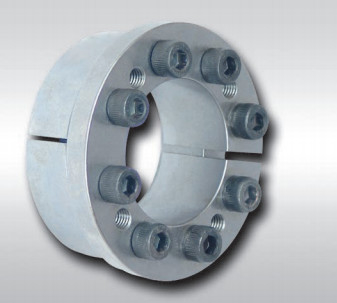

RLK133 قفل الجوز تحمل جهاز قفل رمح قياسي
ميزات المنتجات
نوع هذاتحامل اقتران رمححساسة وتحتاج على أي حال إلى استخدام الطريقة الصحيحة و
الأدوات الصحيحة.في عملية التخزين والنقل والتركيب ، لا ينبغي أن تكون أجزاء المحامل
تالف.تتطلب بعض المحامل ضغطًا أكبر ، لذلك هناك حاجة إلى أدوات خاصة.تأكد من الرجوع إلى
تعليمات تصنيع السيارة.عند تركيب المحامل ، يجب تركيبها بشكل نظيف ومرتب
بيئة.ستعمل الجسيمات الصغيرة التي تدخل المحامل أيضًا على تقصير عمر خدمة المحامل.انه جدا
من المهم الحفاظ على بيئة نظيفة عند استبدال المحامل.لا يسمح بقرع المحمل
بمطرقة ، وانتبه إلى المحمل الذي لا يسقط على الأرض (أو ما شابه ذلك من المناولة غير المناسبة).
قبل التثبيت ، يجب أيضًا فحص حالة العمود ومقعد المحمل.حتى ارتداء صغير
سيؤدي إلى ضعف الملاءمة ، مما يؤدي إلى فشل مبكر في المحمل.
توسيط العمود إلى المحور
عزم دوران عالي
عرض محوري قصير
لعمود أقطار بين 20 مم و 200 مم
طريقة التفكيك
1. بعد التأكد من عدم وجود حمل ، قم بفك البراغي ببطء ، لكن لا تقم بفك كل البراغي.
2. اربط المسمار الذي تمت إزالته في الفتحة الملولبة الإضافية للوحة الضغط الأمامية ، ثم قم بلف البرغي في لوحة الضغط العلوية حتى يتم فك مجموعة القفل ، ثم اضغط برفق واسحب البرغي لسحب كم توصيل التمدد
معلمات المنتجات
|
الأبعاد الأساسية |
مسدس داخلي برأس مسدس |
معدل الحمولة |
مأ
(N · م) |
Pf (N / مم 2) |
جي
(كلغ) |
||||||||
| د | د | L1 | L2 | L3 | L4 | D1 |
الأحجام |
الكمية |
Fر(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | |||||||||||||
| 20 | 47 | 53 | 0.54 | 276 | 0.51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0.53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
م 6 | 7 | 54 |
0.65 0.68 |
14 |
230 222 |
0.55 0.62 |
| 28 | 55 | 61 | 0.76 | 198 | 0.65 | ||||||||
| 30 | 55 | 61 | 0.82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
م 6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0.81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | م 8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
م 10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
م 12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
