تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: RLK132
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل RLK132 |
مواد: |
GCr15 تحمل الصلب |
وزن: |
0.27-6.7 كجم |
القطر الخارجي: |
47-200 ملم |
مقاس: |
M4 M6 M8 M10 |
حجم تجويف: |
20-150 ملم |
عزم الدوران (kNm: |
30-380 |
رقم الموديل: |
تجميع القفل RLK132 |
مواد: |
GCr15 تحمل الصلب |
وزن: |
0.27-6.7 كجم |
القطر الخارجي: |
47-200 ملم |
مقاس: |
M4 M6 M8 M10 |
حجم تجويف: |
20-150 ملم |
عزم الدوران (kNm: |
30-380 |

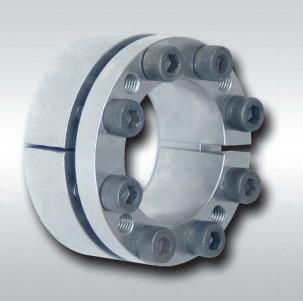

RLK132 قفل الجوز تحمل جهاز قفل رمح قياسي
ميزات المنتجات
قفل التجميع هو نوع جديد من الاتصال.يعتمد على شد البراغي عالية القوة لتوليد ضغط إيجابي بين مجموعة القفل والعمود أو بين سطح السكن ، والذي يكون مصحوبًا بالاحتكاك وجهاز اتصال بدون مفتاح يحقق نقل الحمولة.تتميز بالعديد من المزايا والخصائص الفريدة مقارنة بطريقة الاتصال الميكانيكي التقليدي للتداخل العام بدون رابط ورابط
تعليمات الحماية
1. بعد التثبيت ، قم بتغطية الوجه النهائي المكشوف لمجموعة القفل ورأس المزلاج بصبغة زيت مضاد للصدأ.بالنسبة للآلات التي تعمل في الهواء الطلق أو في بيئة عمل سيئة ، يجب طلاء الوجه النهائي المكشوف لغطاء توصيل التمدد بزيت مضاد للصدأ بانتظام.
2. بالنسبة لمجموعة القفل التي تحتاج إلى العمل في وسط تآكل ، يجب اعتماد حماية خاصة (مثل إضافة لوحة الغطاء) لمنع مجموعة القفل من الصدأ
احتياطات السلامة وإعادة الاستخدام
1. إذا تم استخدام هذا المنتج في آلات الرفع أو تحميله على الآلات ، فيجب ضبط أجهزة السلامة لضمان السلامة.
2. يحظر تماما فك البراغي تحت الحمل.
أثناء إعادة الاستخدام ، لا يمكن استخدام مجموعة القفل إلا بعد التأكد من عدم وجود أوساخ أو تآكل أو تلف.الصف 12.9
معلمات المنتجات
|
الأبعاد الأساسية |
مسدس داخلي برأس مسدس |
معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
||||||
| د | د | إل | إل1 | إل2 |
الأحجام |
الكمية |
F1(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | |||||||||||
| 20 | 47 |
37 |
31 |
21.7 |
م 6 |
4 |
30 |
0.30 | 287 |
17 |
0.27 |
| 22 | 47 | 0.33 | 260 | 0.29 | |||||||
| 25 | 50 |
5 |
35 |
0.44 | 287 | 0.30 | |||||
| 28 | 55 | 0.49 | 256 | 0.36 | |||||||
| 30 | 55 | 0.53 | 239 | 0.34 | |||||||
| 35 | 60 |
6 |
45 |
0.81 | 246 | 0.38 | |||||
| 40 | 65 | 0.94 | 215 | 0.41 | |||||||
| 45 | 75 |
46 |
38 |
25.3 |
م 8 |
80 |
1.86 | 283 |
41 |
0.70 | |
| 50 | 80 | 2.07 | 255 | 0.76 | |||||||
| 55 | 85 |
8 |
90 |
2.54 | 270 | 0.82 | |||||
| 60 | 90 | 2.77 | 247 | 0.88 | |||||||
| 65 | 95 | 105 | 3.58 | 261 | 0.94 | ||||||
| 70 | 110 |
60 |
50 |
33.4 |
م 10 |
140 |
5.10 | 244 |
83 |
2.10 | |
| 75 | 115 | 5.46 | 228 | 2.20 | |||||||
| 80 | 120 | 5.85 | 214 | 2.30 | |||||||
| 85 | 125 |
175 |
7.45 | 230 | 2.40 | ||||||
| 90 | 130 | 7.90 | 217 | 2.60 | |||||||
| 95 | 135 |
10 |
205 | 9.90 | 257 | 2.70 | |||||
| 100 | 145 |
68 |
58 |
40.8 |
220 |
11.00 | 192 | 3.70 | |||
| 105 | 150 | 11.55 | 210 | 3.90 | |||||||
| 110 | 155 | 12.10 | 175 | 4.00 | |||||||
| 120 | 165 | 12 | 260 | 15.70 | 192 | 4.30 | |||||
| 125 | 170 |
م 12 |
10 |
320 |
17.50 | 189 |
145 |
4.80 | |||
| 130 | 180 | 20.70 | 188 | 5.90 | |||||||
| 140 | 190 | 22.50 | 175 | 6.30 | |||||||
| 150 | 200 | 77 | 65 | 45.4 | 12 | 380 | 28.50 | 196 | 6.70 | ||
