تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO9001
رقم الموديل: RLK131
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل RLK131 |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.4-9.5 |
القطر الخارجي: |
47-200 ملم |
مقاس: |
M4 M6 M8 M10 |
حجم تجويف: |
20-180 ملم |
عزم الدوران (kNm: |
33-420 |
رقم الموديل: |
تجميع القفل RLK131 |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.4-9.5 |
القطر الخارجي: |
47-200 ملم |
مقاس: |
M4 M6 M8 M10 |
حجم تجويف: |
20-180 ملم |
عزم الدوران (kNm: |
33-420 |

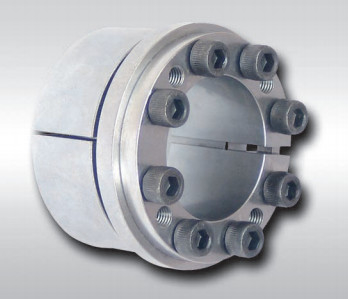

RLK131 قفل الجوز تحمل جهاز قفل رمح قياسي
ميزات المنتجات
يستخدم تجميع القفل على نطاق واسع في:
آلات التعدين ، الآلات المعدنية ، آلات التغليف ، آلات التبغ ، آلات النسيج ، آلات الطباعة ، آلات الحدادة ، الآلات الهندسية ، جميع أنواع الأدوات الآلية والآلات القابلة للتبديل.على سبيل المثال: بكرة الحزام ، العجلة المسننة ، الترس ، المروحة ، المروحة الكبيرة والصغيرة ، المنفاخ أو التوصيل المباشر بالعمود والمحور ووصلات النقل الأخرى
ميزة
1. إن استخدام مجموعة القفل يجعل تصنيع وتركيب الأجزاء المضيفة أمرًا بسيطًا.إن معالجة العمود والفتحة لتركيب مجموعة القفل ليست مثل تركيب التداخل
تتطلب العينات تفاوتات التصنيع عالية الدقة.أثناء تركيب مجموعة القفل ، ليست هناك حاجة لتسخين أو تبريد أو ضغط المعدات ، فقط اضغط على البراغي
شد إلى عزم الدوران المطلوب.الضبط مناسب ، ويمكن تعديل المحور بسهولة إلى الموضع المطلوب على العمود.يمكن أيضًا استخدام مجموعة القفل لتوصيل الأجزاء ذات قابلية اللحام الضعيفة.
2 تجميع القفل لديه عمر خدمة طويل وقوة عالية.تعتمد مجموعة القفل على ناقل الحركة الاحتكاك ، والذي لا يوجد به إضعاف أو حركة نسبية للأجزاء المتصلة ، ولن يكون هناك تآكل أثناء التشغيل.
3 ستفقد مجموعة القفل وظيفة التوصيل الخاصة بها عند التحميل الزائد ، والتي يمكن أن تحمي الجهاز من التلف.يمكن لوصلة تجميع القفل 4 أن تتحمل أحمالًا متعددة ، ويمكن تحويل هيكلها إلى مجموعة متنوعة من الأنماط.وفقًا لحمل التثبيت ، يمكن أيضًا استخدام مجموعات قفل متعددة في سلسلة
| نموذج | مجموعة قفل الطاقة RLK130 | |
| الضغط على العمود (N / mm2) | 174-309 | |
| الضغط على المحور (N / mm2) | 112-184 | |
| الحمل المقدر (kN.m) | القوة | 53-640 |
| عزم الدوران | 0.53 - 57.5 | |
| حجم السباق الداخلي (مم) | 20-180 | |
| حجم السباق الخارجي (مم) | 47-235 | |
| سمك (مم) | 48-90 | |
| الوزن (كجم) | 0.4-11 | |
معلمات المنتجات
|
الأبعاد الأساسية |
مسدس داخلي برأس مسدس |
معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
||||||
| د | د | ل | إل | إل1 |
الأحجام |
الكمية |
F1(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | |||||||||||
| 19 |
47 |
17 |
20 |
27.5 |
M6 × 18 |
8 |
27 |
0.25 | 220 |
14 |
0.20 |
| 20 | 0.27 | 210 | 0.23 | ||||||||
| 22 | 0.30 | 195 | 0.24 | ||||||||
| 25 | 50 | 9 | 30 | 0.38 | 190 | 0.25 | |||||
| 28 |
55 |
10 |
33 |
0.47 | 185 | 0.29 | |||||
| 30 | 0.50 | 175 | 0.30 | ||||||||
| 35 | 60 | 12 | 40 | 0.70 | 180 | 0.32 | |||||
| 38 | 63 |
15 |
46 |
0.88 | 185 | 0.33 | |||||
| 40 | 65 | 0.92 | 180 | 0.34 | |||||||
| 42 | 72 |
20 |
24 |
33.5 |
M8 × 22 |
12 |
65 | 1.36 | 200 |
35 |
0.48 |
| 45 | 75 | 71 | 1.62 | 210 | 0.57 | ||||||
| 50 | 80 | 72 | 1.77 | 190 | 0.60 | ||||||
| 55 | 85 |
15 |
83 |
2.27 | 200 | 0.63 | |||||
| 60 | 90 | 2.47 | 180 | 0.69 | |||||||
| 65 | 95 | 16 | 93 | 3.04 | 190 | 0.73 | |||||
| 70 | 110 |
24 |
28 |
39 |
M10 × 25 |
15 |
130 | 1.60 | 210 |
70 |
1.26 |
| 75 | 115 | 131 | 4.90 | 195 | 1.33 | ||||||
| 80 | 120 | 132 | 5.20 | 180 | 140 | ||||||
| 85 | 125 | 16 | 147 | 6.30 | 195 | 1.49 | |||||
| 90 | 130 | 16 | 148 | 6.60 | 180 | 1.53 | |||||
| 95 | 135 | 18 | 167 | 7.90 | 195 | 1.62 | |||||
