تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: RLK130
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل RLK130 |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.4-9.5 |
القطر الخارجي: |
47-200 ملم |
سماكة (مم): |
24-140 ملم |
حجم تجويف: |
20-150 ملم |
عزم الدوران (kNm: |
30-380 |
رقم الموديل: |
تجميع القفل RLK130 |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.4-9.5 |
القطر الخارجي: |
47-200 ملم |
سماكة (مم): |
24-140 ملم |
حجم تجويف: |
20-150 ملم |
عزم الدوران (kNm: |
30-380 |

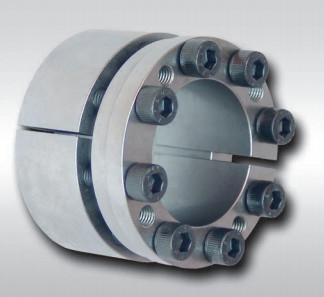

RLK130 قفل الجوز تحمل جهاز قفل رمح قياسي
ميزات المنتجات
يعد تجميع القفل مكونًا أساسيًا متقدمًا يستخدم على نطاق واسع في التوصيل الميكانيكي تحت الحمل الثقيل في العالم.فيما يتعلق بتوصيل العجلة والعمود ، فهو عبارة عن جهاز اتصال بدون مفتاح يحقق نقل الحمولة عن طريق شد البراغي عالية القوة لجعل الضغط والاحتكاك الناتج بين أسطح الاحتواء
يجب أن يفي اختيار مجموعة القفل بالمتطلبات التالية:
أ.عزم دوران ناقل الحركة: MT ≥ M
B. تحمل القوة المحورية: ft ≥ FX
قوة الإرسال: قدم ≥ f2x + (MD / 2x10-3) 2
د- قوة المحمل الشعاعية: Pt ≥ FR / d1x103 ، حيث:
M العزم المراد نقله ، kn · m ؛
FX: القوة المحورية التي يجب تحملها ، kn ؛
FT ￣ القوة الشعاعية التي يجب تحملها ، kn ؛
عزم الدوران المقدر لـ MT مجموعة القفل ، kn · m ؛
القوة المحورية المقدرة لتجميع القفل FT ￣ ؛KN.
د.| القطر الداخلي وعرض الحلقة الداخلية لتجميع القفل ، مم ؛
الضغط على سطح المفصل بين مجموعة قفل Pt ￣ والعمود ، N / mm2
| نموذج | مجموعة قفل الطاقة RLK130 | |
| الضغط على العمود (N / mm2) | 174-309 | |
| الضغط على المحور (N / mm2) | 112-184 | |
| الحمل المقدر (kN.m) | القوة | 53-640 |
| عزم الدوران | 0.53 - 57.5 | |
| حجم السباق الداخلي (مم) | 20-180 | |
| حجم السباق الخارجي (مم) | 47-235 | |
| سمك (مم) | 48-90 | |
| الوزن (كجم) | 0.4-11 | |
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
内 六角 螺钉 مسدس داخلي برأس مسدس |
额 定 负 荷 معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
||||||
| د | د | إل | إل1 | إل2 |
规 格 الأحجام |
数 量 الكمية |
F1(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | |||||||||||
| 20 | 47 |
37 |
31 |
21.7 |
م 6 |
4 |
30 |
0.30 | 287 |
17 |
0.27 |
| 22 | 47 | 0.33 | 260 | 0.29 | |||||||
| 25 | 50 |
5 |
35 |
0.44 | 287 | 0.30 | |||||
| 28 | 55 | 0.49 | 256 | 0.36 | |||||||
| 30 | 55 | 0.53 | 239 | 0.34 | |||||||
| 35 | 60 |
6 |
45 |
0.81 | 246 | 0.38 | |||||
| 40 | 65 | 0.94 | 215 | 0.41 | |||||||
| 45 | 75 |
46 |
38 |
25.3 |
م 8 |
80 |
1.86 | 283 |
41 |
0.70 | |
| 50 | 80 | 2.07 | 255 | 0.76 | |||||||
| 55 | 85 |
8 |
90 |
2.54 | 270 | 0.82 | |||||
| 60 | 90 | 2.77 | 247 | 0.88 | |||||||
| 65 | 95 | 105 | 3.58 | 261 | 0.94 | ||||||
| 70 | 110 |
60 |
50 |
33.4 |
م 10 |
140 |
5.10 | 244 |
83 |
2.10 | |
| 75 | 115 | 5.46 | 228 | 2.20 | |||||||
| 80 | 120 | 5.85 | 214 | 2.30 | |||||||
| 85 | 125 |
175 |
7.45 | 230 | 2.40 | ||||||
| 90 | 130 | 7.90 | 217 | 2.60 | |||||||
| 95 | 135 |
10 |
205 | 9.90 | 257 | 2.70 | |||||
| 100 | 145 |
68 |
58 |
40.8 |
220 |
11.00 | 192 | 3.70 | |||
| 105 | 150 | 11.55 | 210 | 3.90 | |||||||
| 110 | 155 | 12.10 | 175 | 4.00 | |||||||
| 120 | 165 | 12 | 260 | 15.70 | 192 | 4.30 | |||||
| 125 | 170 |
م 12 |
10 |
320 |
17.50 | 189 |
145 |
4.80 | |||
| 130 | 180 | 20.70 | 188 | 5.90 | |||||||
| 140 | 190 | 22.50 | 175 | 6.30 | |||||||
| 150 | 200 | 77 | 65 | 45.4 | 12 | 380 | 28.50 | 196 | 6.70 | ||
