تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: Z20
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل Z20 |
مواد: |
GCr15 تحمل الصلب |
وزن: |
0.37-9.2 كجم |
القطر الخارجي: |
60-260 ملم |
سماكة (مم): |
72-197 ملم |
حجم تجويف: |
25-160 ملم |
عزم الدوران (kNm: |
17-145 |
رقم الموديل: |
تجميع القفل Z20 |
مواد: |
GCr15 تحمل الصلب |
وزن: |
0.37-9.2 كجم |
القطر الخارجي: |
60-260 ملم |
سماكة (مم): |
72-197 ملم |
حجم تجويف: |
25-160 ملم |
عزم الدوران (kNm: |
17-145 |

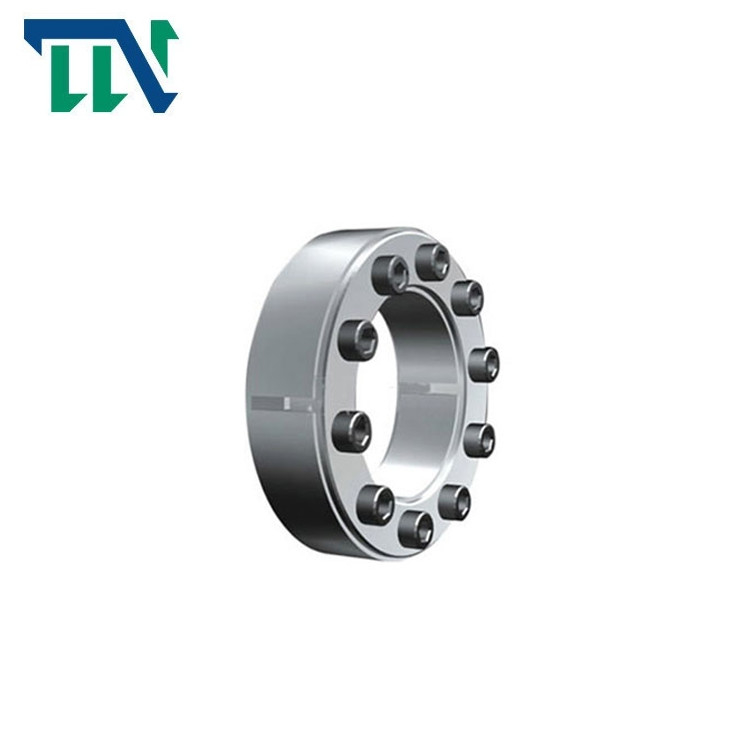

جهاز قفل الطاقة Z20 بدون مفتاح
ميزات المنتجات
إن مجموعة القفل z-series التي تنتجها شركة النقل Changzhou tianniu هي عبارة عن هيكل اتصال بدون مفتاح.تحت تأثير القوة المحورية ، تتقلص الأكمام الداخلية والخارجية وتتوسع بشكل وثيق مع العمود والمحور لإنتاج احتكاك كافٍ لنقل عزم الدوران والقوة المحورية ، وذلك لتحقيق الغرض من تشغيل الآلية.
الميزات: أداء تمركز جيد للاتصال ؛لا حاجة للتدفئة أثناء التجميع ؛من الملائم تفكيك أو ضبط الموضع النسبي بين العمود والمحور ؛لا تركيز الإجهادقدرة تحمل قوية.الاستعمال: عندما يتم توصيل المحور بالعمود ، فإنه يلعب دور إغلاق محكم بعد أن يتم إحكام ربطه بالمسامير.نظرًا لأن المنتج عبارة عن سطح مخروطي أو هيكل مخروطي ، فإنه يتحول إلى قوة شعاعية من خلال حركة القوة المحورية ، مما يؤدي إلى الاحتكاك وتلبية متطلبات عزم الدوران.عند التفكيك ، قم بفك جميع البراغي.ليست هناك حاجة لإزالة البراغي.ثم قم بربط البراغي المناسبة في فتحة التفكيك بمفتاح ألين وفك الأجزاء المفككة
معلمات المنتجات
الأبعاد الأساسية |
مسدس داخلي برأس مسدس |
معدل الحمولة | جي (كلغ) | ||||||||
| د | د | د1 | إل1 | إل | إل2 |
الأحجام |
الكمية |
مأ (N · م) |
مر(كيلو نيوتن · م) | F1(كيلو نيوتن) | |
| مم | |||||||||||
| 25 | 60 | 37.5 | 27.5 | 20 | 17 | M6 × 18 | 9 | 17 | 0.20 | 22 | 0.37 |
| 30 | 65 | 42.5 | 9 | 0.30 | 24 | 0.42 | |||||
| 35 | 72 | 47.5 | 12 | 0.50 | 35 | 0.48 | |||||
| 40 | 78 | 52.5 | 15 | 0.60 | 40 | 0.54 | |||||
| 45 | 92 | 60 | 33.5 | 24 | 20 | M8 × 22 | 12 | 41 | 1.0 | 55 | 0.92 |
| 50 | 98 | 65 | 12 | 1.2 | 60 | 1.0 | |||||
| 55 | 105 | 70 | 14 | 1.5 | 70 | 1.1 | |||||
| 60 | 110 | 75 | 14 | 1.7 | 72 | 1.2 | |||||
| 70 | 138 | 90 | 39.5 | 28 | 24 | M10 × 25 | 14 | 83 | 3 | 110 | 2.3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2.4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2.8 | |||||
| 100 | 180 | 122.5 | 47 | 33 | 26 | M12 × 30 | 14 | 145 | 6.5 | 150 | 3.8 |
| 110 | 190 | 132.5 | 14 | 7 | 160 | 4.1 | |||||
| 120 | 205 | 142.5 | 16 | 9 | 190 | 4.7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12 × 35 | 22 | 14 | 240 | 7.4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9.2 | |||||
