تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: Z18
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل Z18 |
مادة: |
GCr15 تحمل الصلب |
وزن: |
1.5-71 كجم |
القطر الخارجي: |
75-405 ملم |
سماكة (مم): |
72-197 ملم |
حجم تجويف: |
45-320 ملم |
عزم الدوران (kNm: |
3.9-470 |
رقم الموديل: |
تجميع القفل Z18 |
مادة: |
GCr15 تحمل الصلب |
وزن: |
1.5-71 كجم |
القطر الخارجي: |
75-405 ملم |
سماكة (مم): |
72-197 ملم |
حجم تجويف: |
45-320 ملم |
عزم الدوران (kNm: |
3.9-470 |

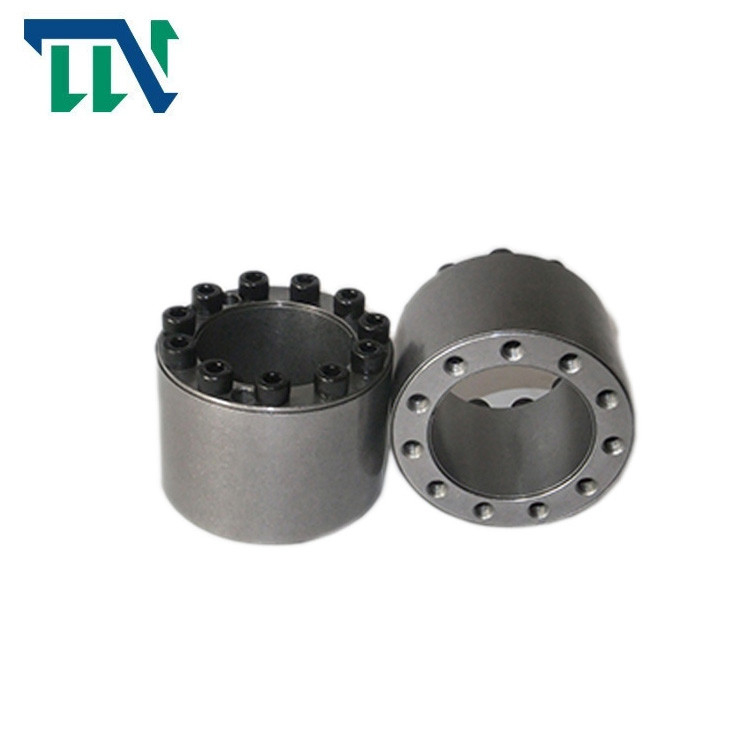

جهاز قفل الطاقة Z18 بدون مفتاح
ميزات المنتجات
مجموعة القفل عبارة عن قاعدة ميكانيكية متقدمة تُستخدم على نطاق واسع في العالم من أجل الاقتران الميكانيكي تحت الأحمال المختلفة.استخدمت الولايات المتحدة وألمانيا واليابان والدول ذات الصناعات الأكثر تقدمًا هذه التكنولوجيا الجديدة لأول مرة في الآلات الثقيلة.لقد تم توسيعها لتشمل العديد من الصناعات الآلية الأخرى.بدأت Locking Assembly دوليًا في أوائل السبعينيات.طورت الصين المنتج في أوائل الثمانينيات ، وروجته وطبقته أولاً في آلات ثقيلة مختلفة
تعتمد مجموعة القفل z-series التي تنتجها شركة النقل Changzhou tianniu على المعايير الفنية الموثوقة في أوروبا ، وقد حققت بعض التحسينات الإبداعية للمنتجات بشكل علمي.تنتج الشركة بشكل أساسي معايير Euro و JB (GB) ومعايير الولايات المتحدة الأمريكية والعديد من منتجات سلسلة تجميع القفل غير القياسية.يتم تصدير المنتجات إلى الاتحاد الأوروبي والولايات المتحدة وأستراليا وجنوب شرق آسيا وهونغ كونغ وتايوان ودول ومناطق أخرى.في الوقت الحاضر ، تغطي الشركة مساحة 1000 متر مربع ولديها العديد من أدوات آلة CNC وأدوات قياس عالية الدقة ومعدات قياس خاصة.طورت الشركة وأنتجت على التوالي أكثر من 30 سلسلة قياسية وآلاف المواصفات لتركيبات القفل.إنها شركة متخصصة تصنع تركيبات القفل على نطاق واسع في الصين
| نموذج | عناصر لقط المخروط Z18 | |
| الضغط على العمود (N / mm2) | 120 | |
| الضغط على المحور (N / mm2) | 92-108 | |
| الحمل المقدر (kN.m) | القوة | من 174 إلى 2930 |
| عزم الدوران | 3.9-470 | |
| حجم السباق الداخلي (مم) | 45-320 | |
| حجم السباق الخارجي (مم) | 75-405 | |
| سمك (مم) | 72-197 | |
| الوزن (كجم) | 1.5-71 | |
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
内 六 角 螺 钉 مسدس داخلي برأس مسدس |
额 定 مصنفة |
负 荷 حمل |
Pf (N / مم 2) |
جي
(كلغ) |
||||||
| د | د | أنا | إل |
规 格 الأحجام |
数 量 الكمية |
مأ ن م |
Fر(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | م 8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
| 70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | 338 | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | 88 | م 10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | م 12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
| 200 | 260 | 146 | 162 | م 16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | م 20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
