تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: Z17B
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل Z17B |
مادة: |
GCr15 تحمل الصلب |
وزن: |
4.5-179.5 كجم |
القطر الخارجي: |
145-710 ملم |
سماكة (مم): |
60-155 |
حجم تجويف: |
100-600 مم |
عزم الدوران (kNm: |
64-1265 |
رقم الموديل: |
تجميع القفل Z17B |
مادة: |
GCr15 تحمل الصلب |
وزن: |
4.5-179.5 كجم |
القطر الخارجي: |
145-710 ملم |
سماكة (مم): |
60-155 |
حجم تجويف: |
100-600 مم |
عزم الدوران (kNm: |
64-1265 |

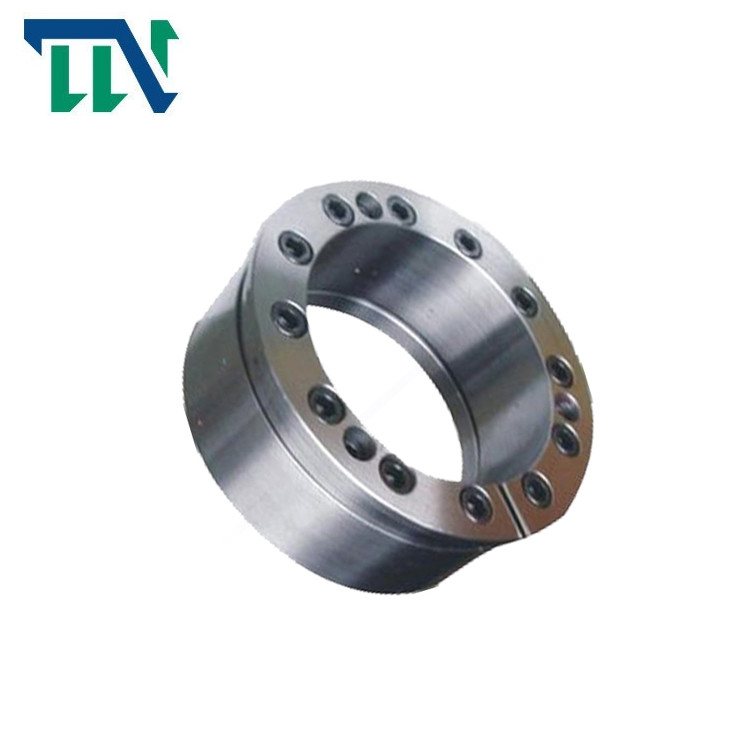

جهاز قفل الطاقة Z17B بدون مفتاح
ميزات المنتجات
في السنوات الست الماضية ، صاغت الصين معيار تجميع القفل العام GB5867-86.بدأت شركتنا Tianniu في البحث والتطوير الشامل لأكمام التوسيع المختلفة لهذا المعيار في عام 1987. بعد ما يقرب من 20 عامًا من الممارسة ، أكملنا تطوير جميع أنواع أكمام التوسيع في هذا المعيار.وتمت ترقيتها إلى المنسوجات والتعبئة والتغليف والأغذية والصناعات الخفيفة والتعدين وصناعة الورق والطباعة وأدوات الآلات ومراكز التصنيع وآلات تزوير الآلات والآلات المعدنية والآلات العامة والآلات الأخرى ، واكتسبت سمعة طيبة ، وروجت لمنتجات صناعة الآلات.تحسين المهارة.ويمكن تطوير مجموعة قفل غير قياسية وفقًا لاحتياجات المستخدم الخاصة.
ميزة
1. إن استخدام مجموعة القفل يجعل تصنيع وتركيب الأجزاء المضيفة أمرًا بسيطًا.إن معالجة العمود والفتحة لتركيب مجموعة القفل ليست مثل تركيب التداخل
تتطلب العينات تفاوتات التصنيع عالية الدقة.أثناء تركيب مجموعة القفل ، ليست هناك حاجة لتسخين أو تبريد أو ضغط المعدات ، فقط اضغط على البراغي
شد إلى عزم الدوران المطلوب.الضبط مناسب ، ويمكن تعديل المحور بسهولة إلى الموضع المطلوب على العمود.يمكن أيضًا استخدام مجموعة القفل لتوصيل الأجزاء ذات قابلية اللحام الضعيفة.
2 تجميع القفل لديه عمر خدمة طويل وقوة عالية.تعتمد مجموعة القفل على ناقل الحركة الاحتكاك ، والذي لا يوجد به إضعاف أو حركة نسبية للأجزاء المتصلة ، ولن يكون هناك تآكل أثناء التشغيل.
3 ستفقد مجموعة القفل وظيفة التوصيل الخاصة بها عند التحميل الزائد ، والتي يمكن أن تحمي الجهاز من التلف.يمكن لوصلة تجميع القفل 4 أن تتحمل أحمالًا متعددة ، ويمكن تحويل هيكلها إلى مجموعة متنوعة من الأنماط.وفقًا لحمل التثبيت ، يمكن أيضًا استخدام مجموعات قفل متعددة في سلسلة
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
内 六 角 螺 钉 مسدس داخلي برأس مسدس |
额 定 负 荷 معدل الحمولة |
Pf (N / مم 2) |
جي
(كلغ) |
||||||||
| د | د | L1 | L2 | L3 | L4 |
规 格 الأحجام |
数 量 الكمية |
مأ ن م |
Fر(كيلو نيوتن) | مر(كيلو نيوتن · م) | ||
| مم | ||||||||||||
|
100 110 120 |
145 155 165 |
66 |
28 |
76 |
86 |
م 10 |
8 9 10 |
83 |
206 232 258 |
10.3 12.7 15.5 |
83 85 86 |
4.5 4.9 5.3 |
|
130 140 150 160 |
180 190 200 210 |
76 |
33 |
86 |
96 |
12 12 14 15 |
310 310 361 387 |
20.1 21.6 27.0 31.0 |
83 77 84 84 |
7.3 7.8 8.2 8.7 |
||
|
170 180 |
225 235 |
86 | 38 | 98 | 110 |
م 12 |
12 14 |
145 |
451 526 |
38.3 47.3 |
82 90 |
11.6 12.2 |
|
190 200 |
250 260 |
102 | 46 | 114 | 126 |
16 18 |
601 676 |
57.0 67.6 |
82 88 |
16.7 17.4 |
||
|
220 240 260 |
285 305 325 |
110 |
50 |
122 |
136 |
M14 |
16 16 18 |
230 |
825 825 928 |
90.7 99.0 120.6 |
90 83 86 |
22.3 24.1 25.8 |
|
280 300 |
355 375 |
130 | 60 | 146 | 162 | م 16 |
18 20 |
355 |
1289 1433 |
180.5 215.0 |
94 97 |
38.2 40.6 |
|
320 340 |
405 425 |
154 | 72 | 170 | 188 |
مسييه 18 |
20 20 |
485 |
1724 1724 |
276.0 293.0 |
93 87 |
58.6 61.8 |
|
360 380 400 420 |
455 475 495 515 |
178 |
84 |
198 |
216 |
24 24 24 28 |
2069 2069 2069 2413 |
372.0 393.0 414.0 507.0 |
86 81 77 86 |
85.0 89.2 93.4 97.5 |
||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 690 710 |
202 |
96 |
226 |
246 |
م 20 |
24 24 24 28 28 28 30 30 30 |
690 |
2348 2348 2348 2740 2740 2740 2935 2935 2935 |
517.0 540.0 564.0 685.0 712.0 740.0 822.0 851.0 880.0 |
70 67 64 72 69 67 69 66 64 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
