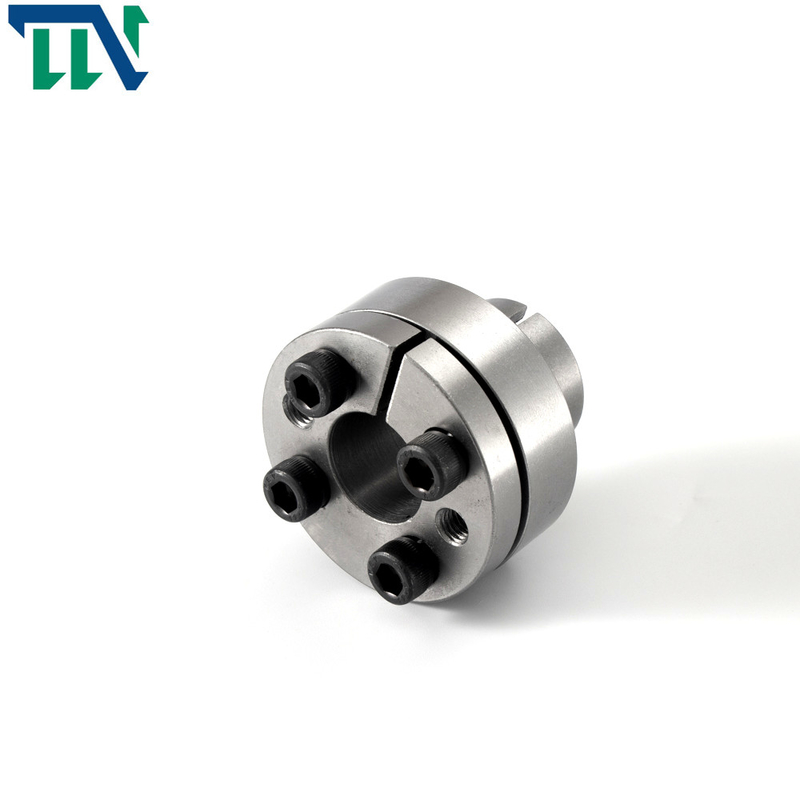

Z11 سلسلة قفل الجمعية ضبط برغي قفل الباب الجمعية

Name: Z11 سلسلة قفل الجمعية ضبط برغي قفل الباب الجمعية
Brand: Tianniu
SKU: Z11
Rating: 4.6 (156 reviews)

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Tianniu

إصدار الشهادات: ISO 9001

رقم الموديل: Z11

شروط الدفع والشحن

الحد الأدنى لكمية: 2

الأسعار: Negotiable

تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة

وقت التسليم: 5-7 أيام عمل

القدرة على العرض: 1000 شهريا

احصل على أفضل سعر

اتصل بنا الآن

المواصفات

الوصف

المواصفات

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            مجموعة قفل سلسلة Z11


رقم الموديل:	تجميع القفل Z11	مادة:	GCr15 تحمل الصلب
وزن:	0.06 - 22 كجم	القطر الخارجي:	32-300 ملم
سماكة (مم):	37-77	حجم تجويف:	12-180 ملم
عزم الدوران (kNm:	14-1000

رقم الموديل:	تجميع القفل Z11
مادة:	GCr15 تحمل الصلب
وزن:	0.06 - 22 كجم
القطر الخارجي:	32-300 ملم
سماكة (مم):	37-77
حجم تجويف:	12-180 ملم
عزم الدوران (kNm:	14-1000

الوصف

Z11 سلسلة قفل الجمعية ضبط برغي قفل الباب الجمعية

Z11 سلسلة قفل الجمعية ضبط المسمار مع الجمعية قفل قفل الباب الجمعية

ميزات المنتجات

يعد تجميع القفل مكونًا أساسيًا متقدمًا يستخدم على نطاق واسع في التوصيل الميكانيكي تحت الحمل الثقيل في العالم.فيما يتعلق بتوصيل العجلة والعمود ، فهو عبارة عن جهاز اتصال بدون مفتاح يحقق نقل الحمولة عن طريق شد البراغي عالية القوة لعمل الضغط والاحتكاك الناتج بين الأسطح المحتوية.

مبدأها وهدفها هو إنتاج قوة تثبيت ضخمة بين الحلقة الداخلية والعمود وبين الحلقة الخارجية والمحور من خلال عمل براغي شد عالية القوة ، وذلك لتحقيق الاتصال بدون مفتاح بين الأجزاء والعمود.عند تحمل الحمل ، يتم نقل عزم الدوران أو القوة المحورية أو الحمل المركب للاثنين عن طريق الضغط المشترك بين غلاف التمدد والأجزاء والعمود والاحتكاك المصاحب.تتميز وصلة غلاف التمدد بالمزايا التالية: دقة تمركز عالية ؛تركيب / تعديل / تفكيك مناسب ؛قوة عالية ، اتصال مستقر وموثوق ؛في حالة التحميل الزائد ، يمكنها حماية المعدات من التلف ، وهي مناسبة بشكل خاص لنقل الأحمال الثقيلة.تستخدم على نطاق واسع في الآلات الثقيلة ، وتوليد طاقة الرياح ، وآلات التغليف ، وآلات الطباعة ، وأدوات ماكينات CNC ، ومعدات التشغيل الآلي وغيرها من المجالات.

Changzhou tianniu tranmission هي شركة محترفة لمنتج تجميع القفل ، وتنتج أنماطًا مختلفة من أكمام التمدد ، ويمكن أن توفر أنماطًا مخصصة للعملاء

معلمات المنتجات

دينمينسيون									الوزن (كجم)
د	د	د 0	L0	إل	L1	L2	D1	د 2	الوزن (كجم)
14	23	28.5	23	14	26	30	38	33	0.15
15	24	32	20	16	36	42	45	40	0.26
16	24	32	29	16	36	42	45	40	0.25
18	26	34	34	18	41	47	47	42	0.27
18	27	35	34	18	41	47	49	43	0.3
20	28	36	34	18	41	47	50	44	0.3
22	32	40	41	25	48	54	54	48	0.38
24	34	42	41	25	48	54	56	50	0.4
25	34	42	41	25	48	54	56	50	0.39
28	38	47	41	25	48	54	61	55	0.47
30	41	48	41	25	48	54	62	57	0.48
32	43	51	41	25	48	54	65	58	0.52
35	47	84	45	32	52	58	69	62	0.63
38	50	58	45	32	52	58	72	66	0.67
40	53	61	45	32	52	58	75	69	0.74
42	55	63	45	32	52	58	78	71	0.78
45	59	69.5	64	45	72	80	86	80	1.23
48	62	71.5	64	45	72	80	87	81	1.24
50	65	75.8	64	45	72	80	92	86	1.4
55	71	81.5	74	55	82	90	98	92	1.7
60	77	87.5	74	55	82	90	104	98	1.9
65	84	94.5	74	55	82	90	111	105	2.2
70	90	101.5	87	65	97	107	119	113	3.05
75	95	107	87	65	97	107	126	119	3.32
80	100	ل 12.5	87	65	97	107	131	125	3.5
85	106	118 5	87	65	97	107	137	131	3.18
90	112	124.5	87	65	97	107	144	137	4.2
