تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: Z7
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، T / T ، D / P ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع قفل Z7 |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.2-22 كجم |
القطر الخارجي: |
50-300 |
سماكة (مم): |
37-77 |
حجم تجويف: |
24-175 |
عزم الدوران (kNm: |
162-45000 |
رقم الموديل: |
تجميع قفل Z7 |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.2-22 كجم |
القطر الخارجي: |
50-300 |
سماكة (مم): |
37-77 |
حجم تجويف: |
24-175 |
عزم الدوران (kNm: |
162-45000 |

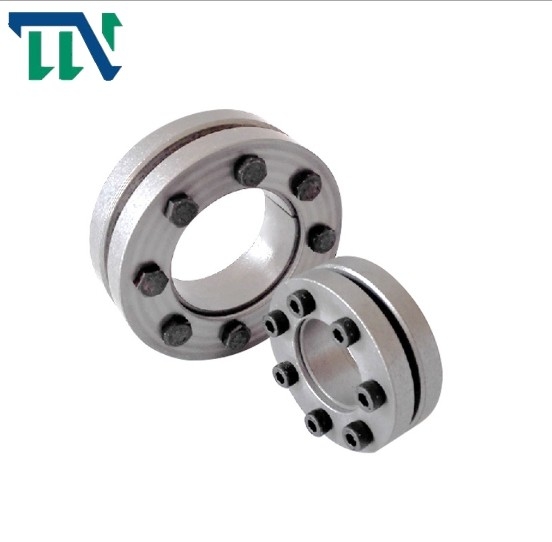

Z7 جهاز القفل قفل التوسيع كم محور قفل المحور
ميزات المنتجات
تعتمد مجموعة القفل z-series التي تنتجها شركة النقل Changzhou tianniu على المعايير الفنية الموثوقة في أوروبا ، وقد قامت ببعض التحسينات الإبداعية على المنتجات بشكل علمي.تنتج الشركة بشكل أساسي معايير Euro و JB (GB) ومعايير الولايات المتحدة الأمريكية والعديد من منتجات سلسلة تجميع القفل غير القياسية.يتم تصدير المنتجات إلى الاتحاد الأوروبي والولايات المتحدة وأستراليا وجنوب شرق آسيا وهونغ كونغ وتايوان ودول ومناطق أخرى.في الوقت الحاضر ، تغطي الشركة مساحة 1000 متر مربع ولديها العديد من أدوات آلة CNC وأدوات قياس عالية الدقة ومعدات قياس خاصة.طورت الشركة وأنتجت على التوالي أكثر من 30 سلسلة قياسية وآلاف المواصفات لتركيبات القفل.إنها شركة متخصصة تصنع تركيبات القفل على نطاق واسع في الصين
إن مجموعة القفل z-series التي تنتجها شركة النقل Changzhou tianniu هي عبارة عن هيكل اتصال بدون مفتاح.تحت تأثير القوة المحورية ، تتقلص الأكمام الداخلية والخارجية وتتوسع بشكل وثيق مع العمود والمحور لإنتاج احتكاك كافٍ لنقل عزم الدوران والقوة المحورية ، وذلك لتحقيق الغرض من تشغيل الآلية.
الميزات: أداء تمركز جيد للاتصال ؛لا حاجة للتدفئة أثناء التجميع ؛من الملائم تفكيك أو ضبط الموضع النسبي بين العمود والمحور ؛لا تركيز الإجهادقدرة تحمل قوية.الاستعمال: عندما يتم توصيل المحور بالعمود ، فإنه يلعب دور إغلاق محكم بعد أن يتم إحكام ربطه بالمسامير.نظرًا لأن المنتج عبارة عن سطح مخروطي أو هيكل مخروطي الشكل ، فإنه يتحول إلى قوة شعاعية من خلال حركة القوة المحورية ، مما يؤدي إلى الاحتكاك وتلبية متطلبات عزم الدوران.عند التفكيك ، قم بفك جميع البراغي.ليست هناك حاجة لإزالة البراغي.ثم قم بربط البراغي المناسبة في فتحة التفكيك بمفتاح ألين وفك الأجزاء المفككة.
معلمات المنتجات
|
الأبعاد الأساسية |
مسدس داخلي برأس مسدس |
معدل الحمولة |
مأ
(N · م) |
جي
(كلغ) |
ه (مم) |
||||
| د | د | أنا | ح |
الأحجام |
F1(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | |||||||||
| 24 | 50 | 14 | 18 | M5 × 15 | 21 | 0.21 | 5 | 0.2 | 2 |
| 30 | 60 | 16 | 20 | M5 × 18 | 27 | 0.34 | 5 | 0.3 | 2 |
| 36 | 72 | 18 | 22 |
M6 × 20 |
38 | 0.57 | 12 | 0.4 | 2 |
| 44 | 80 | 20 | 24 | 44 | 0.78 | 12 | 0.6 | 2 | |
| 50 | 90 | 22 | 26 | M6 × 22 | 58 | 1.16 | 12 | 0.8 | 2 |
| 55 | 100 |
23 |
29 |
M6 × 25 |
67 | 1.52 | 12 | 1.1 | 3 |
| 62 | 110 | 80 | 2.00 | 12 | 1.3 | 3 | |||
| 68 | 115 | 91 | 2.5 | 12 | 1.4 | 3 | |||
| 75 | 138 |
25 |
31 |
M8 × 30 |
106 | 3.2 | 29 | 1.7 | 3 |
| 80 | 145 | 120 | 3.9 | 29 | 1.9 | 3 | |||
| 90 | 155 | 30 | 38 | 171 | 6.00 | 29 | 3.3 | 4 | |
| 100 | 170 | 34 | 43 | M8 × 35 | 200 | 7.5 | 29 | 4.7 | 4.5 |
| 110 | 185 | 39 | 49 |
M10 × 40 |
225 | 9 | 58 | 5.9 | 5 |
| 125 | 215 | 42 | 53 | 53 | 13 | 58 | 8.3 | 5.5 | |
| 140 | 230 | 46 | 58 | M12 × 45 | 352 | 17.6 | 100 | 10 | 7 |
| 155 | 263 | 50 | 62 | M12 × 50 | 454 | 25.0 | 100 | 15 | 7 |
| 165 | 290 |
56 |
68 |
M16 × 55 |
583 | 35.0 | 240 | 22 | 7 |
| 175 | 300 | 677 | 44.0 | 240 | 22 | 7 | |||
| 185 | 330 |
71 |
85 |
M16 × 65 |
857 | 60 | 240 | 37 | 8 |
| 195 | 350 | 1013 | 76 | 240 | 41 | 8 | |||
| 200 | 350 | 1084 | 84 | 240 | 41 | 8 | |||
| 220 | 370 | 88 | 103 | M16 × 75 | 1309 | 108 | 470 | 54 | 10 |
| 240 | 405 | 92 | 107 | M20 × 80 | 1533 | 138 | 470 | 67 | 10 |
| 260 | 430 | 103 | 119 | M20 × 85 | 1840 | 184 | 470 | 82 | 10 |
| 280 | 460 | 114 | 132 | M20 × 95 | 2227 | 245 | 470 | 102 | 12 |
| 300 | 485 |
122 |
140 |
M20 × 110 |
2442 | 293 | 470 | 118 | 12 |
| 320 | 520 | 2720 | 340 | 470 | 131 | 12 | |||
| 340 | 570 | 134 | 155 | 3308 | 430 | 470 | 186 | 12 | |
| 350 | 590 |
140 |
159 |
3572 | 500 | 470 | 204 | 12 | |
| 360 | 590 | 3793 | 550 | 470 | 204 | 12 | |||
