تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: Z5
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع قفل Z5 |
مواد: |
صلب |
وزن: |
4.1 - 170 كجم |
القطر الخارجي: |
120-390 |
سماكة (مم): |
62-136 |
حجم تجويف: |
100-600 |
عزم الدوران (kNm: |
145-1600 |
رقم الموديل: |
تجميع قفل Z5 |
مواد: |
صلب |
وزن: |
4.1 - 170 كجم |
القطر الخارجي: |
120-390 |
سماكة (مم): |
62-136 |
حجم تجويف: |
100-600 |
عزم الدوران (kNm: |
145-1600 |

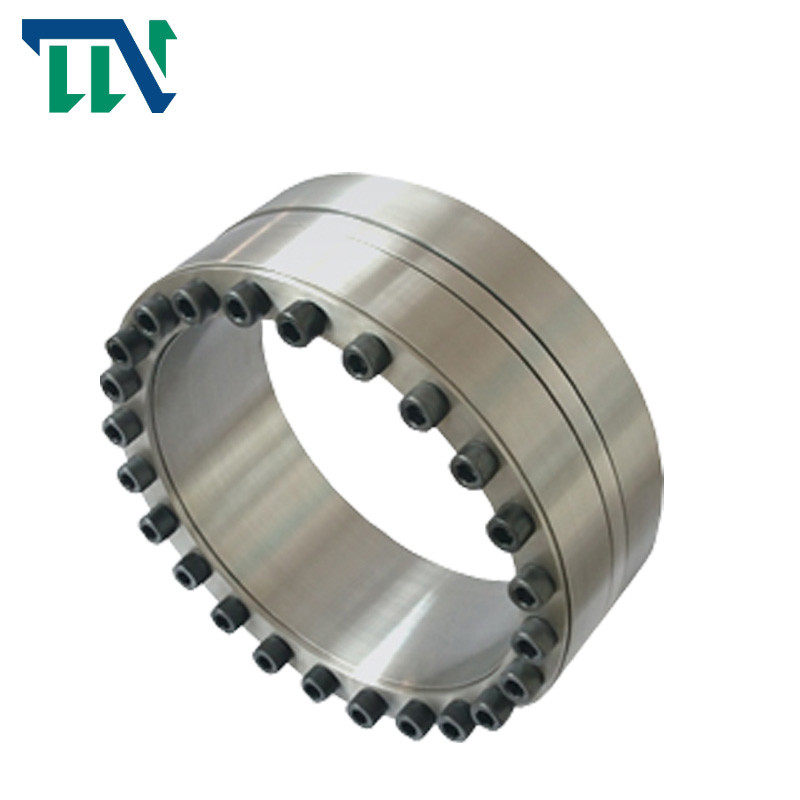

يجمع Z5 قفل بدون مفتاح جهاز قفل كهربائي
ميزات المنتجات
يجب أن يفي اختيار مجموعة القفل بالمتطلبات التالية:
أ.عزم دوران ناقل الحركة: MT ≥ M
ب. تحمل القوة المحورية: قدم ≥ FX
قوة الإرسال: قدم ≥ f2x + (MD / 2x10-3) 2
د- قوة المحمل الشعاعية: Pt ≥ FR / d1x103 ، حيث:
M العزم المراد نقله ، kn · m ؛
FX: القوة المحورية التي يجب تحملها ، kn ؛
FT ￣ القوة الشعاعية التي يجب تحملها ، kn ؛
عزم الدوران المقدر لـ MT مجموعة القفل ، kn · m ؛
القوة المحورية المقدرة لتجميع القفل FT ￣ ؛KN.
د.| القطر الداخلي وعرض الحلقة الداخلية لتجميع القفل ، مم ؛
الضغط على سطح المفصل بين مجموعة قفل Pt ￣ والعمود ، N / mm2
تعليمات الحماية
1. بعد التثبيت ، قم بتغطية الوجه النهائي المكشوف لمجموعة القفل ورأس المزلاج بصبغة زيت مضاد للصدأ.بالنسبة للآلات التي تعمل في الهواء الطلق أو في بيئة عمل سيئة ، يجب طلاء الوجه النهائي المكشوف لغطاء توصيل التمدد بزيت مضاد للصدأ بانتظام.
2. بالنسبة لمجموعة القفل التي تحتاج إلى العمل في وسط تآكل ، يجب اعتماد حماية خاصة (مثل إضافة لوحة غطاء) لمنع مجموعة القفل من الصدأ.
احتياطات السلامة وإعادة الاستخدام
1. إذا تم استخدام هذا المنتج في آلات الرفع أو تحميله على الآلات ، فيجب ضبط أجهزة السلامة لضمان السلامة.
2. يحظر تماما فك البراغي تحت الحمل.
أثناء إعادة الاستخدام ، لا يمكن استخدام مجموعة القفل إلا بعد التأكد من عدم وجود أوساخ أو تآكل أو تلف.الصف 12.9
معلمات المنتجات
|
الأبعاد الأساسية |
مسدس داخلي برأس مسدس |
معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
||||||
| د | د | ل | إل | إل1 |
الأحجام |
الكمية |
F1(كيلو نيوتن) |
مر(كيلو نيوتن · م) |
|||
| مم | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12 × 50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12 × 50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12 × 50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12 × 60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12 × 60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12 × 60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12 × 60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14 × 70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14 × 70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14 × 75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14 × 75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | M16 × 90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | M16 × 90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | M16 × 90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | M16 × 90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | M16 × 90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18 × 110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18 × 110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20 × 120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20 × 120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22 × 140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22 × 140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24 × 150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24 × 150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24 × 150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27 × 160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27 × 160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27 × 160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
