تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: Z4
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل Z4 |
مواد: |
صلب |
وزن: |
3.3-49 كجم |
القطر الخارجي: |
120-390 |
سماكة (مم): |
62-136 |
حجم تجويف: |
70-300 |
عزم الدوران (kNm: |
6.85-245 |
رقم الموديل: |
تجميع القفل Z4 |
مواد: |
صلب |
وزن: |
3.3-49 كجم |
القطر الخارجي: |
120-390 |
سماكة (مم): |
62-136 |
حجم تجويف: |
70-300 |
عزم الدوران (kNm: |
6.85-245 |

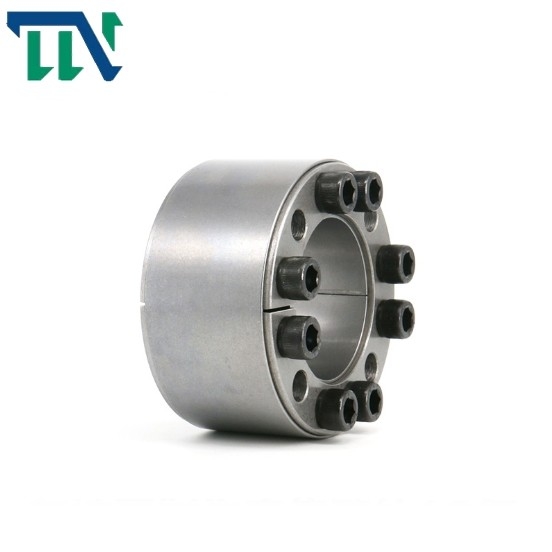

Z4 جهاز القفل بدون مفتاح عناصر القفل الجمعية
ميزات المنتجات
قفل التجميع هو قاعدة ميكانيكية متقدمة تستخدم على نطاق واسع في العالم
للاقتران الميكانيكي تحت أحمال مختلفة.الولايات المتحدة ، ألمانيا ، اليابان
والبلدان ذات الصناعات الأكثر تقدمًا استخدمت هذه التكنولوجيا الجديدة لأول مرة في
الآلات الثقيلة.لقد تم توسيعها لتشمل العديد من الصناعات الآلية الأخرى.
بدأت Locking Assembly دوليًا في أوائل السبعينيات.طورت الصين
المنتج في أوائل الثمانينيات ، وتم الترويج له أولاً وتطبيقه في مختلف الآلات الثقيلة.
في السنوات الست الماضية ، قامت الصين بصياغة جمعية القفل العامة
معيار GB5867-86.بدأت شركتنا Tianniu البحث الشامل و
تطوير جِلب التوسيع المختلفة لهذا المعيار في عام 1987. بعد ما يقرب من 20
سنوات من الممارسة ، لقد أكملنا تطوير جميع أنواع التوسع
الأكمام في هذا المعيار.وترقيتها إلى المنسوجات والتعبئة والتغليف والأغذية والصناعات الخفيفة ،
علم المعادن ، صناعة الورق ، الطباعة ، أدوات الآلات ، مراكز التصنيع ، آلة تزوير
الأدوات والآلات المعدنية والآلات العامة والآلات الأخرى ،
اكتسبت سمعة طيبة ، وروجت لمنتجات صناعة الآلات.تحسين المهارة.
ويمكن تطوير مجموعة قفل غير قياسية وفقًا لاحتياجات المستخدم الخاصة
معلمات المنتجات
|
الأبعاد الأساسية |
مسدس داخلي برأس مسدس |
معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
||||||
| د | د | ل | إل | إل1 |
الأحجام |
الكمية |
F1(كيلو نيوتن) |
مر(كيلو نيوتن · م) |
|||
| مم | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12 × 55 | 8 | 197 | 6.85 | 201 | 145 | 3.3 |
| 80 | 130 | 56 | 62 | 74 | M12 × 55 | 12 | 291 | 11.65 | 263 | 145 | 3.7 |
| 90 | 140 | 56 | 62 | 74 | M12 × 55 | 12 | 29 | 13.00 | 234 | 145 | 4.0 |
| 100 | 160 | 74 | 80 | 94 | M14 × 70 | 15 | 389 | 19.70 | 213 | 230 | 7.2 |
| 110 | 170 | 74 | 80 | 94 | M14 × 70 | 15 | 483 | 22.60 | 242 | 230 | 7.7 |
| 120 | 180 | 15 | 482 | 28.90 | 222 | 230 | 8.3 | ||||
| 125 | 185 | 15 | 480 | 30.00 | 212 | 230 | 8.5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14 × 70 | 15 | 480 | 31.20 | 205 | 230 | 8.8 |
| 140 | 200 | 18 | 574 | 40.20 | 227 | 230 | 9.3 | ||||
| 150 | 210 | 18 | 572 | 42.90 | 212 | 230 | 10.0 | ||||
| 160 | 230 | 18 | 800 | 64.00 | 227 | 355 | 14.9 | ||||
| 170 | 240 | 18 | 795 | 67.80 | 214 | 355 | 15.7 | ||||
| 180 | 250 | 88 | 94 | 110 | M16 × 80 | 21 | 923 | 83.00 | 235 | 355 | 16.4 |
| 190 | 260 | 21 | 921 | 88.00 | 223 | 355 | 17.2 | ||||
| 200 | 270 | 24 | 1050 | 105.00 | 242 | 355 | 18.8 | ||||
| 210 | 290 | 20 | 1118 | 117.30 | 197 | 485 | 23.0 | ||||
| 220 | 300 | 21 | 1120 | 123.00 | 189 | 485 | 27.7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18 × 100 | 24 | 1280 | 153.00 | 198 | 485 | 29.8 |
| 250 | 330 | 27 | 1282 | 160.20 | 205 | 485 | 31.0 | ||||
| 260 | 340 | 27 | 1430 | 186.00 | 205 | 485 | 32.0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20 × 120 |
24 |
1650 1650 |
230.00 245.00 |
192 179 |
690 690 |
46.0 49.0 |
