تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: Z1
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD10-90
تفاصيل التغليف: كرتون
وقت التسليم: 3-5 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، ويسترن يونيون ، موني جرام ، T / T
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل Z1 |
تقييم الدقة: |
P0 |
مواد: |
GCr15 تحمل الصلب |
القطر الداخلي: |
9-500 |
وزن: |
0.002 - 16.5 كجم |
خارج Diamater: |
12-540 ملم |
رقم الموديل: |
تجميع القفل Z1 |
تقييم الدقة: |
P0 |
مواد: |
GCr15 تحمل الصلب |
القطر الداخلي: |
9-500 |
وزن: |
0.002 - 16.5 كجم |
خارج Diamater: |
12-540 ملم |

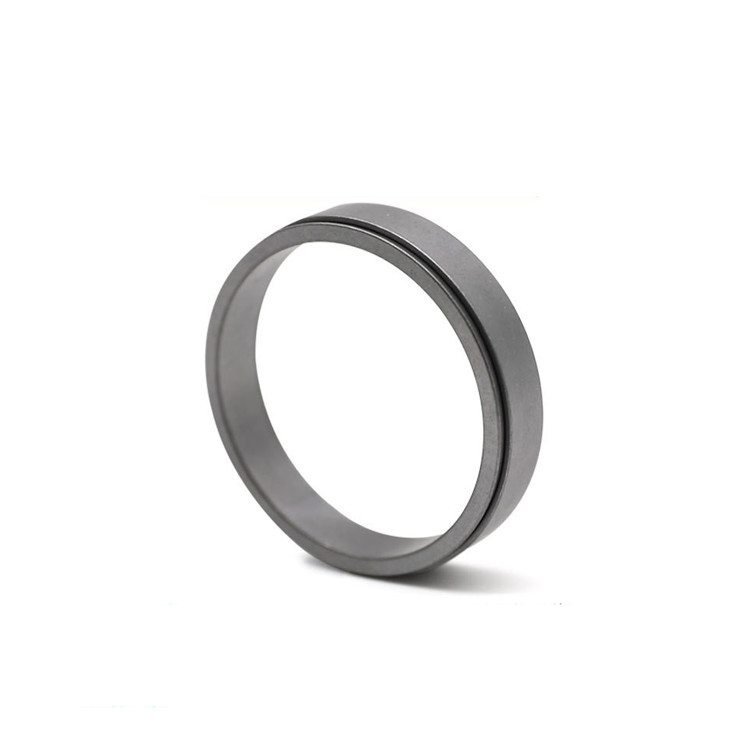

Z1 قفل عناصر الجهاز لا صلابة عالية Keyway
ميزات المنتجات
اتصال Locking Assembly عبارة عن اتصال دقيق وخالي من الفجوات وبدون مفتاح. يزيل بشكل موثوق العيوب مثل تركيز الضغط ومفاتيح الدوران الناتجة عن نقل المفتاح.تتميز بمزايا تحديد المواقع المريح والسريع ، والعمر التشغيلي الطويل وليس من السهل التآكل.لا يوجد انزلاق نسبي أثناء العمل ولا تآكل.إنها مناسبة بشكل خاص للاستخدام في مختلف آليات النقل والمؤازرة عالية الدقة.
عندما يتم تثبيت غطاء اقتران التمدد في الاتجاه المحوري ، يمكن بسهولة ضبط حجم الموضع المطلوب للاتجاه المحوري والموضع النسبي للأجزاء دون أي تثبيت محوري.
مع توسيع نطاق التطبيق ، يمكن استبدال جميع أنواع أشكال الوصلات المعقدة في الماكينة بجلب تمدد خاص وجلب اقتران ضيقة.قم بتبسيط هيكل ناقل الحركة أو كن جزءًا لا يتجزأ من مكون ميكانيكي ، مثل اقتران الحجاب الحاجز الخالي من ردود الفعل.
يمكن أن يؤدي اختيار Locking Assembly إلى ارتفاع معدل التسويق للإطار الرئيسي ، وهو أمر مناسب لتقدم وتطوير تقنية الكمبيوتر الرئيسي وتحديث المنتج.
يمكن أن تعمل جلبة وصلة التمدد في نطاق درجة حرارة من -30 درجة مئوية إلى 200 درجة مئوية ، ويمكن أن تكون مصنوعة من مواد مختلفة وفقًا لبيئات العمل والوسائط المختلفة
معلمات المنتجات
|
نموذج |
Pf ＝ 100 نيوتن / مم 2 |
جي (كلغ) |
||||
| د | د | إل | ل | F1(كن) | مر(KN · م) | |
| مم | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | 9.8 | 0.01 | ||
| 13 | 16 | 1.8 | 11 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8.2 | 150 | 0.02 |
| 36 | 42 | 8.4 | 160 | 0.02 | ||
| 38 | 44 | 8.6 | 166 | 0.02 | ||
| 40 | 45 |
8.0 |
6.6 |
9.9 | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | 8.6 | 14.6 | 330 | 0.04 |
|
基 本 尺 寸 |
当 Pf ＝ 100N / مم 2 时 的 额定 负荷 |
重 量 جي (كلغ) |
||||
| د | د | إل | ل | F1(كن) | مر(KN · م) | |
| مم | ||||||
| 48 | 55 |
10 |
8.6 |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0.41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基 本 尺 寸 |
当 Pf ＝ 100N / مم 2 时 的 额定 负荷 |
重 量 جي (كلغ) |
||||
| د | د | إل | ل | F1(كن) | مر(KN · م) | |
| مم | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4.68 |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | 333 | 555 | 83000 | 6.47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
