تفاصيل المنتج
مكان المنشأ: جيانغسو ، الصين
اسم العلامة التجارية: SUMA or OEM
رقم الموديل: DC4972H (4C) / BWX137222
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: $10-11
يكتب: |
سبراج |
تصنيف الدقة: |
P0 |
نوع الأختام: |
نوع مفتوح |
عدد المقاطع: |
4 |
مادة العرق: |
GCR15 |
سماكة: |
19mm |
صلابة سبراغ: |
HRC58-62 |
قدرة عزم الدوران: |
306nm |
عزم الدوران السحب: |
245 نانومتر |
قطر داخلي: |
49.721mm |
القطر الخارجي: |
66.381mm |
مساحة سبراغ: |
8.33mm |
الحد الأدنى عرض عادي: |
13.5mm |
صلابة السطح: |
HRC60-62 |
عمق الصلابة: |
0.6mm |
يكتب: |
سبراج |
تصنيف الدقة: |
P0 |
نوع الأختام: |
نوع مفتوح |
عدد المقاطع: |
4 |
مادة العرق: |
GCR15 |
سماكة: |
19mm |
صلابة سبراغ: |
HRC58-62 |
قدرة عزم الدوران: |
306nm |
عزم الدوران السحب: |
245 نانومتر |
قطر داخلي: |
49.721mm |
القطر الخارجي: |
66.381mm |
مساحة سبراغ: |
8.33mm |
الحد الأدنى عرض عادي: |
13.5mm |
صلابة السطح: |
HRC60-62 |
عمق الصلابة: |
0.6mm |
| السمة | القيمة |
|---|---|
| الصناعات القابلة للتطبيق | مصنع التصنيع، ورش إصلاح الآلات، ورش الطباعة، أعمال البناء، الطاقة والتعدين |
| النوع | تروس انزلاقية |
| تصنيف الدقة | P0 |
| نوع الأختام | نوع مفتوح |
| اسم المنتج | قابض تروس انزلاقية |
| عدد المشابك | 4 |
| مادة السباق | GCr15 |
| السماكة | 19 مم |
| صلابة التروس الانزلاقية | HRC58-62 |
| سعة عزم الدوران | 306 نيوتن متر |
| العبوة | كل قطعة في صندوق أبيض |
| المنفذ | شنغهاي، نينغبو |
| وقت التسليم | 1-2 أيام |

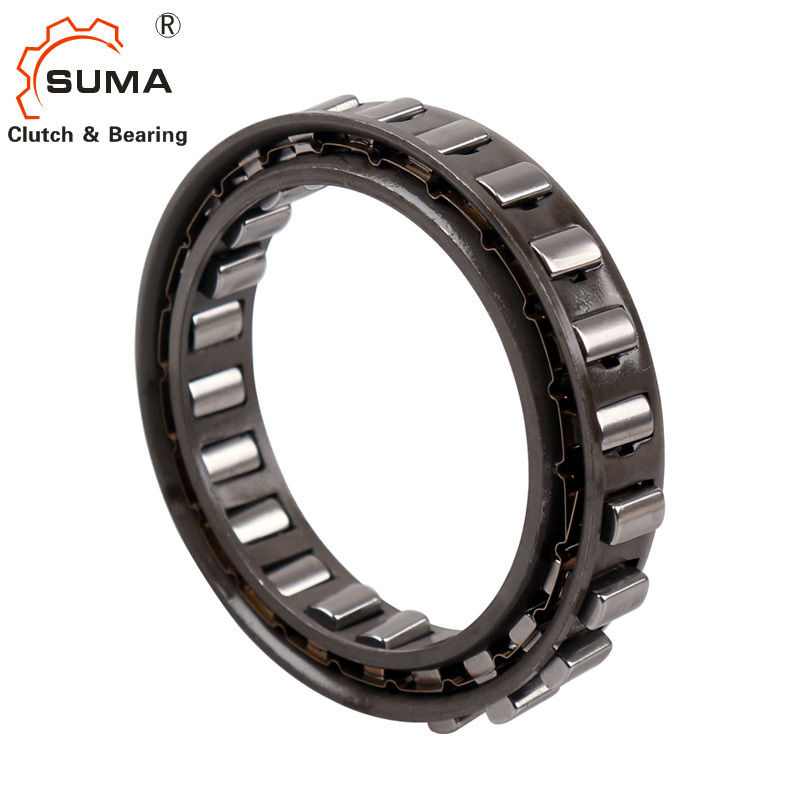

النوع DC هو تروس انزلاقية قفص تروس انزلاقية بدون سباقات داخلية أو خارجية. يجب تركيبه في تصميم يوفر سباقات، ودعم محمل للأحمال المحورية والشعاعية، والتشحيم، والإحكام.
تقبل النسخة من النوع DC-N جميع أنواع مواد التشحيم المستخدمة حاليًا في معدات نقل الطاقة. يجب عدم تجاوز تفاوت مساحة التروس الانزلاقية. يجب أن يكون لكل من السباقات الداخلية والخارجية عرض عادي بحد أدنى "e"، بدون أي تجويف، لضمان عمل التروس الانزلاقية بشكل صحيح.
بدلاً من ذلك، يمكن تصنيع السباقات في أعمدة فولاذية مقواة، أو أغلفة، وفقًا للمواصفات أدناه. يجب أن تكون صلابة السطح للجزء النهائي HRC 60 إلى 62، بعمق 0.6 مم كحد أدنى.
| النوع | عزم السحب (نيوتن متر) | الحجم (مم) | عدد المشابك |
|---|---|---|---|
| DC2222G | 50 | 22.225 | |
| DC2776 | 95 | 27.762 | |
| DC3034 | 99 | 30.34 | |
| DC3175(3C) | 127 | 31.75 | 3 |
| DC3809A | 220 | 38.092 | |
| DC4127(3C) | 179 | 41.275 | 3 |
| DC4445A | 290 | 44.45 | |
| DC4972(4C) | 245 | 49.721 | 4 |
| DC5476A | 420 | 54.765 | |
| DC5476A(4C) | 420 | 54.765 | 4 |
| DC5476B(4C) | 615 | 54.765 | 4 |
| DC5476C(4C) | 792 | 54.765 | 4 |
| DC5776A | 483 | 57.76 | |
| DC6334B | 645 | 63.34 | |
| DC7221(5C) | 540 | 72.217 | 5 |
| DC7221B | 1023 | 72.217 | |
| DC7221B(5C) | 1023 | 72.217 | 5 |
| DC7969C(5C) | 1630 | 79.698 | 5 |
| DC8334C | 1645 | 83.34 | |
| DC8729A | 1000 | 87.29 | |
| DC10323A(3C) * | 1290 | 103.231 ** | 3 |
| DC12334C * | 3840 | 123.34 ** | |
| DC12388C(11C) | 3900 | 123.881 | 11 |
يوصى بشدة بطلب عينات للتحقق من الجودة.
