تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة GFK
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
GFK Sprag نوع Oneway Backstop القابض بسرعة عالية |
مادة: |
GCR 15 تحمل الصلب |
الأعلى. التجاوز (ص / دقيقة): |
5500-3400 |
عزم الدوران (نانومتر: |
51-460 |
الوزن (كجم): |
0.09-0.36 |
حجم التجويف (مم): |
37-72 |
اسم: |
GFK Sprag نوع Oneway Backstop القابض بسرعة عالية |
مادة: |
GCR 15 تحمل الصلب |
الأعلى. التجاوز (ص / دقيقة): |
5500-3400 |
عزم الدوران (نانومتر: |
51-460 |
الوزن (كجم): |
0.09-0.36 |
حجم التجويف (مم): |
37-72 |

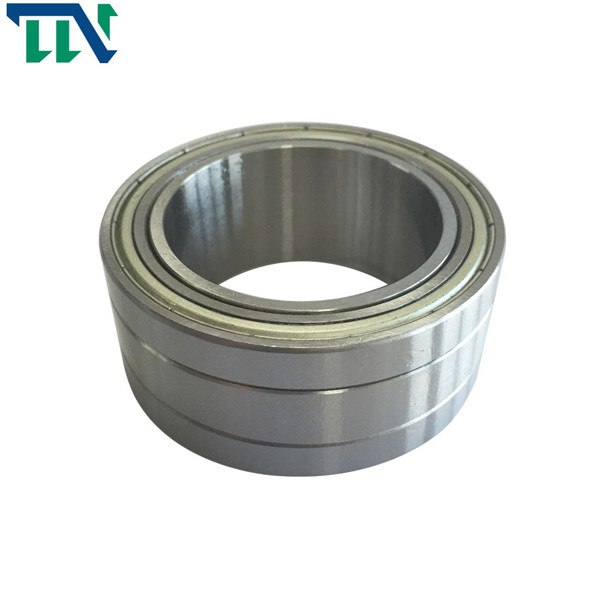

GFK Sprag نوع Oneway Backstop القابض بسرعة عالية
مقدمة الإنتاج
محمل الكرة هو نوع من المتداول.يتم تثبيت الكرة بين الحلقة الفولاذية الداخلية والحلقة الفولاذية الخارجية ويمكن أن تتحمل حمولة كبيرة.وتسمى أيضًا محمل الكرة
يتكون محمل الكرة بشكل أساسي من أربعة عناصر أساسية: الكرة والحلقة الداخلية والحلقة الخارجية والتثبيت ، المعروف أيضًا باسم القفص أو التجنيب
الغرض من محمل الكرة هو تحديد الموضع النسبي لجزئين (عادة ما يكون عمودًا ومبيتًا) ولضمان دورانهما الحر ، أثناء نقل الحمل بينهما.عند السرعات العالية للدوران (على سبيل المثال في المحامل الكروية الدورانية) يمكن تمديد هذا الاستخدام ليشمل الدوران الحر مع القليل من التآكل في المحمل.لتحقيق هذه الحالة ، يتم فصل جزأي المحمل بواسطة فيلم سائل ملتصق يسمى فيلم التزييت المرن.
النوع GFK عبارة عن عجلة حرة من نوع رشاش مدمجة في محمل كروي من سلسلة 59.يوفر هذا التصميم قدرة عزم دوران عالية للحد الأدنى من القطر الخارجي.إنه نوع محمل مدعوم ، يتم توصيله بالشحم.من الممكن أيضًا تشحيم حمام الزيت.مهما كان نوع التشحيم ، يجب توفير الأختام ، كما هو موضح في الصفحة التالية.يجب ضمان نقل عزم الدوران من خلال مجموعة ملائمة للضغط في غلاف خارجي صلب مع تفاوت R6 ، وعلى عمود بتفاوت p5.تم توفير خلوص شعاعي أولي لأخذ هذا الضغط الثقيل في الاعتبار.نطاق درجة حرارة التشغيل: -20 درجة مئوية إلى +100 درجة مئوية.قمم تصل إلى + 120 درجة مئوية مقبولة لفترات قصيرة.يرجى الاتصال بنا للحصول على درجات حرارة أعلى.
| بند | القابض الخلفي GFK40 |
| ماركة | SUMA أو OEM |
| دقة | ص 6 |
| يكتب | سبراج |
| سلسلة تحمل | 5904-5910 |
| تتحمل ديا. | 20-50 ملم |
| ضياء الخارجي. | 37-72 ملم |
| عزم الدوران | 51-460 نيوتن |
| السباق الداخلي يجتاح السرعة | 3400-5500 دقيقة -1 |
| السباق الخارجي يجتاح السرعة | 2200-4000 دقيقة -1 |
| وزن | 0.09-0.36 كجم |
| ميناء | شنغهاي ، نينغبو |
| موعد التسليم | 7-10 أيام |
معلمات المنتجات
| يكتب | مقاس | سلسلة تحمل | تجاوز السرعات | القطر الخارجي | ارتفاع | تحمل الأحمال | وزن | ||||||
| بكرات داين. |
كرات دين. |
بكرات ستات. |
كرات ستات. |
||||||||||
|
GFK |
د (مم) |
تيKN1) (نانومتر) |
نإيماكس2) (دقيقة-1) |
نأماكس3) (دقيقة-1) |
د (مم) |
إل (مم) |
ص (مم) |
ج (ن) |
ج (ن) |
ج0 (ن) |
ج0 (ن) |
(كلغ) |
|
| 20 | 5904 | 51 | 5500 | 4000 | 37 | 23 | 0.5 | 5600 | 4400 | 2900 | 2750 | 0.09 | |
| 25 | 5905 | 65 | 5300 | 3800 | 42 | 23 | 0.5 | 6300 | 5300 | 3450 | 3350 | 0.11 | |
| 30 | 5906 | 95 | 5000 | 3500 | 47 | 23 | 0.5 | 7700 | 5500 | 4600 | 3650 | 0.13 | |
| 35 | 5907 | 204 | 4600 | 3200 | 55 | 27 | 1 | 8200 | 8500 | 5200 | 5700 | 0.20 | |
| 40 | 5908 | 315 | 4200 | 3000 | 62 | 30 | 1 | 8650 | 9300 | 5750 | 6700 | 0.30 | |
| 45 | 5909 | 370 | 3800 | 2500 | 68 | 30 | 1 | 9200 | 9700 | 6350 | 7300 | 0.34 | |
| 50 | 5910 | 460 | 3400 | 2200 | 72 | 30 | 1 | 9650 | 10000 | 6950 | 7800 | 0.36 | |
مثال على التركيب:
