تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة إف إن دي
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
الاسم: |

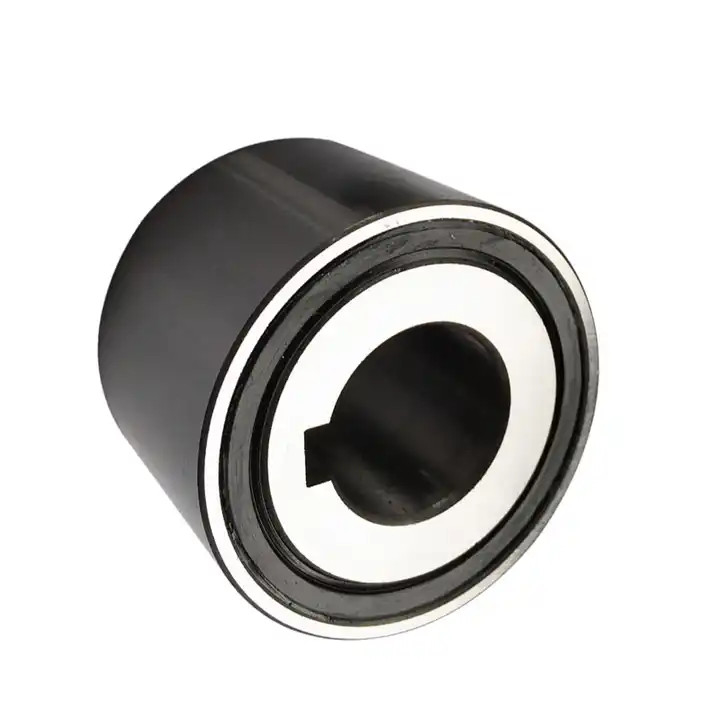

FND نوع القابض ذو العجلة الحرة في اتجاه واحد |
المواد: |
GCR 15 تحمل الصلب |
النوع: |
طريقة واحدة محامل |
السماكة (مم): |
34 |
عزم الدوران (نانومتر: |
176-543 |
الوزن (كجم): |
0.24-0.73 |
حجم التجويف (مم): |
15-45 |
الضمان: |
12 شهراً |
الاسم: |
FND نوع القابض ذو العجلة الحرة في اتجاه واحد |
المواد: |
GCR 15 تحمل الصلب |
النوع: |
طريقة واحدة محامل |
السماكة (مم): |
34 |
عزم الدوران (نانومتر: |
176-543 |
الوزن (كجم): |
0.24-0.73 |
حجم التجويف (مم): |
15-45 |
الضمان: |
12 شهراً |
سلسلة FND الكاملة
السمات
العرض:34 ملم
درجة حرارة التشغيل: 100 درجة مئوية
أحجام مختلفة لاستعارتك
البيانات
أسطورة الرسم
d=قطر داخلي D=قطر خارجي W = عرض T = عزم دوران n = سرعة الدوران
C = قدرة الحملb = عرض الطريق t = عمق الطريق
| التعيين | د | د | W | تينوم | nmax | (سيدين) | (ستات) | الوزن | ب | t | العنصر رقم |
| [م] | [م] | [م] | [Nm] | [rpm] | [N] | [N] | [كيلو] | [م] | [م] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300766 |
| FND 473 M | 45 | 78 | 34 | 588 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306533 |
التشحيم
التشحيم بالزيت طوال عمر التشغيل
التثبيت
مساحات تحمل للتركيب
العمود js6 (k5) ؛ المحور H6
قطع التزاوج
صلابة طحن أجزاء التزاوج ليست ضرورية.تنظيف بدقة (خالية من الدهون) أجزاء التزاوج في محيط عجلة التشابك الحرة وكذلك حلقات عجلة التشابك الحرة قبل جعل الصحافة مناسبة.
محامل
ويتضمن مشبك العجلات الحرة محامل الكرات والعجلات. ليس هناك حاجة لدعم محامل خارجية إضافية.
ضغط الضغط
يجب عدم الضغط على الكرات.
اتجاه التشغيل
يشير السهم على الحلقة الداخلية إلى اتجاه الضغط للخاتم الداخلي.
سلسلة FND الكاملة العجلة الحرة FND459Z FND 459 موانع المقبض ذات الاتجاه الواحد
وحدة شفرة العجلات الحرة الكاملة FND
المكونات
عناصر إدخال المشبك الحرة: FE400Z ((عربة التوتر)
مسارات السباقات: محامل من الصلب، صلبة ومطحونة
+حزم الكرات: متكاملة
+حزمة العجلات: RL400
السمات
العرض: 34 ملم
درجة حرارة التشغيل: 100 درجة مئوية
التشحيم:التشحيم بالزيت طوال عمر التشغيل
التثبيت
مساحات التسامح للتثبيت: العمود js6 (k5) ؛ المحور H6
أجزاء التزاوج: ليس من الضروري صلابة طحن أجزاء التزاوج.تنظيف بدقة (خالية من الدهون) أجزاء التزاوج في محيط عجلة التشابك الحرة وكذلك حلقات عجلة التشابك الحرة قبل جعل الصحافة مناسبة.
محامل: يحتوي مقبض العجلات الحرة على محامل كرة ومركبة. ليس هناك حاجة إلى دعم محامل خارجي إضافي.
ضغط الضغط: لا يجوز الضغط على الكرات.
اتجاه التشغيل: يشير السهم الموجود على الحلقة الداخلية إلى اتجاه التشغيل للحلقة الداخلية.
س: لماذا اخترنا شركتك؟
ج: الجودة هي روح المؤسسة. يمكننا أن نقدم لك الجودة الجيدة طريقة واحدة العصا أيضا مع سعر جيد.
س: ما هو وقت التسليم؟
ج: بالنسبة للجودة الصغيرة أو حجم القليل من المقبضات، يمكننا تسليم عند تلقي مقدما.
بالنسبة للكميات الكبيرة أو الحجم الكبير، لدينا لإنتاج 10-15 أيام عمل.
س: هل يمكنك توفير عينة من المشبك؟
بالطبع يمكننا أن نقدم لك عينة للتحقق من جودتك
س: ما هي فترة الضمان للمشابك؟
ضمان لمدة سنة واحدة
