تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة CSK (CSK ... 2RS)
شروط الدفع والشحن
الحد الأدنى لكمية: 1 جهاز كمبيوتر شخصى
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
CSK (CSK ... 2RS) قابض ذو عجلة حرة من نوع Sprag |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
سلسلة تحمل: |
6201-6207 |
عزم الدوران (نانومتر: |
2.5 - 325 |
الوزن (كجم): |
0.015-0.6 |
حجم التجويف (مم): |
22-27 |
اسم: |
CSK (CSK ... 2RS) قابض ذو عجلة حرة من نوع Sprag |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
سلسلة تحمل: |
6201-6207 |
عزم الدوران (نانومتر: |
2.5 - 325 |
الوزن (كجم): |
0.015-0.6 |
حجم التجويف (مم): |
22-27 |

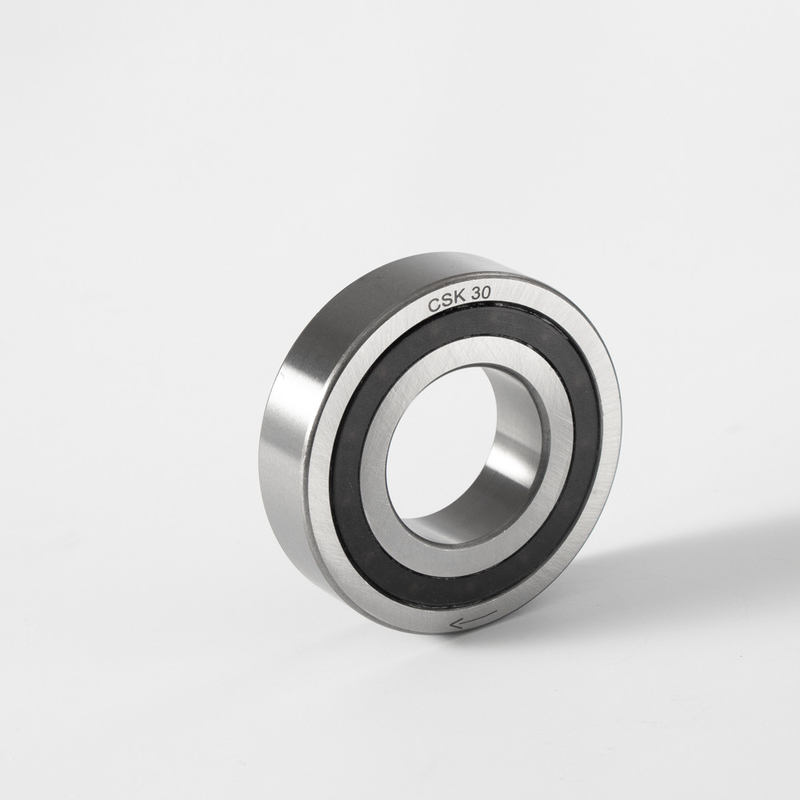

طريقة واحدة سبراج مخلب تحمل عجلة حرة CSK30-2RS
مقدمة الإنتاج
النوع CSK عبارة عن عجلة حرة من النوع الرشاش مدمجة في محمل كروي من سلسلة 62 (باستثناء الأحجام 8 و 40).
يتم دعم المحمل وتسليمه شحمًا مشحمًا ومحميًا من الغبار الذي يزيد عن 0.3 مم.
تم تجهيز جميع إصدارات CSK برشاش "فورمكروميد".تزيد هذه العملية عدة مرات من عمر التجاوز.
يتم ضمان نقل عزم الدوران من خلال مجموعة ملائمة للضغط في غلاف خارجي صلب مع تفاوت N6 ، وعلى عمود مع تفاوت n6.
يتم ضبط الخلوص الشعاعي الأولي للمحمل عند C5 ، ويتم تقليله في حالة استخدام ملاءمة الضغط على النحو المحدد.
يرجى الاتصال بنا عندما لا تكون درجة الحرارة المحيطة أو درجة حرارة التشغيل في النطاق + 5 درجة مئوية إلى +60 درجة مئوية.
CSK..2RS أعرض بمقدار 5 مم ولكنه مزود بمانع تسرب للشفاه ليكون مقاومًا لرذاذ الماء.
يوصى باستخدام أختام إضافية من نوع "nylos" خاصة عندما تتجاوز درجة حرارة العمل 50 درجة مئوية.من الممكن أيضًا تشحيم حمام الزيت.
معلمات المنتجات
| يكتب | مقاس | سلسلة تحمل | تحمل الأحمال | وزن | سحب عزم الدوران | |||||
| متحرك | ثابتة | |||||||||
| CSK (KK) | د | TKN1) | N ماكس | د | إل | ج | C0 | TR | ||
| [مم] | [نانومتر] | [دقيقة -1] | [مم] | [مم] | [كن] | [كن] | [كلغ] | [Ncm] | ||
| 8 * | - | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.5 | |
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |
| 40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |
| CSK..2RS | 8 ** | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.8 | |
| 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | ||
| 40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |
ملحوظة:
1) T max = 2 × T KN
*) ختم Z واحد على جانب المحمل فقط.بالنظر من هذا الجانب ، فإن السباق الخارجي ينطلق بحرية في اتجاه عكس عقارب الساعة
**) ختم RS واحد فقط على جانب محمل الكرة ينظر من هذا الجانب ، السباق الخارجي يعمل بحرية في اتجاه عقارب الساعة
مثال على التركيب:
