تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة AA
شروط الدفع والشحن
الحد الأدنى لكمية: 1 جهاز كمبيوتر شخصى
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
تحمل المواد AA سلسلة مخلب تحمل |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
47-190 |
عزم الدوران (نانومتر: |
17-5813 |
الوزن (كجم): |
0.23-6 |
حجم التجويف (مم): |
15-70 |
اسم: |
تحمل المواد AA سلسلة مخلب تحمل |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
47-190 |
عزم الدوران (نانومتر: |
17-5813 |
الوزن (كجم): |
0.23-6 |
حجم التجويف (مم): |
15-70 |

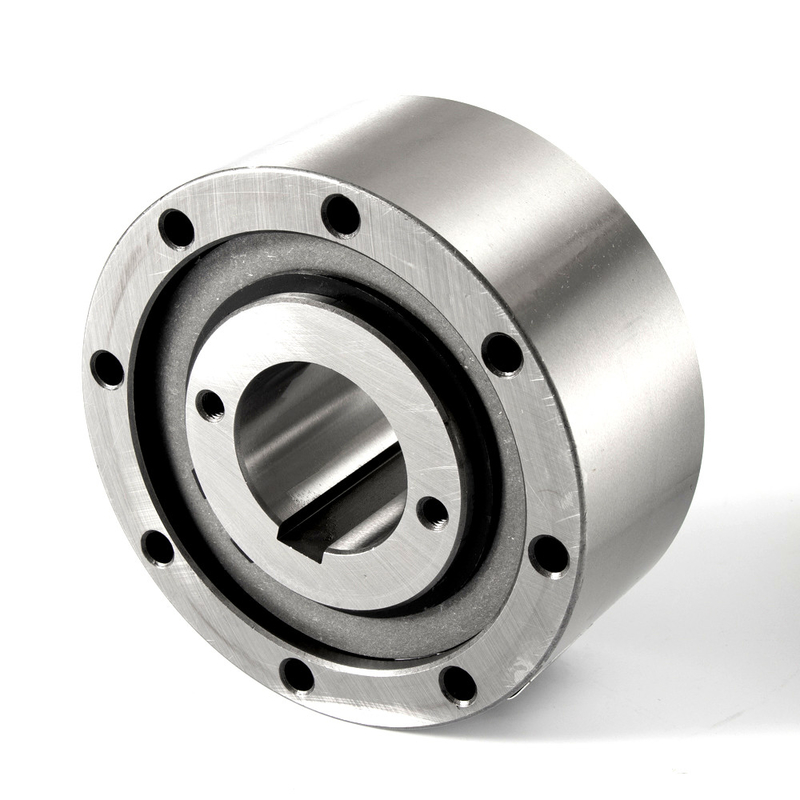

طريقة واحدة محامل AA سلسلة طريقة مخلب تحمل Gcr15 الصلب
مقدمة الإنتاج
سمات:
1. خصائص الاستخدام: السرعة العالية ، مقاومة التآكل
2. تصميم المعدات الميكانيكية ونقل.
3. ارتفاع عزم الدوران
4. نماذج كاملة ، إنتاج الوقوف وتفهم المنتجات
محمل الأسطوانة هو نوع من المحامل.عندما تدور المجلة ، فإنها تقوم بالاتصال المحيطي بالعديد من البكرات المثبتة عادةً على حلقة تحديد الموقع.يمكن أن تحقق محامل الأسطوانة دقة وصلابة جيدة من خلال التحميل المسبق.يمكن أيضًا استخدام الحلقة الداخلية ذات الاستدقاق لضبط خلوص العمل للمحمل بشكل تعسفي.يمكن لهذا الحل أن يلبي تمامًا متطلبات الخلوص الصفري لمحمل أسطوانة آلة الطباعة
النوع AA عبارة عن عجلة حرة من نوع الأسطوانة مدعومة.المحامل مطلوبة لدعم الأحمال المحورية والشعاعية.
يمكن أن يقبل هذا التصميم اختلالًا محوريًا للعرق الداخلي والخارجي بمقدار ± S / 2.
يجب أيضًا توفير التشحيم والختم من خلال التثبيت.
التزييت القياسي هو الزيت.
السباق الداخلي مرتبط بالعمود.يجب أن تكون ملائمة تمركز السباق الخارجي هي التسامح H7.
يتم توصيل السباق الخارجي عبر البراغي بالدرجة 10.9 أو أفضل
معلمات المنتجات
| مقاس | TK1 | تجاوز السرعات | وزن |
يجر عزم الدوران |
||||||||||
| درهم 7 | نيماكس 2) | ناماكس 3) | درهم 7 | د 5 | د 6 | د 3 | ض | ا | إل | F | س | (كلغ) | TR | |
| (مم) | (نانومتر) | (دقيقة -1) | (دقيقة -1) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (مم) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
ملحوظات
1) T max = 2 مرات ؛تي كن
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
المفتاح إلى DIN 6885.1
