تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة CKZF-B
شروط الدفع والشحن
الحد الأدنى لكمية: 1 جهاز كمبيوتر شخصى
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |

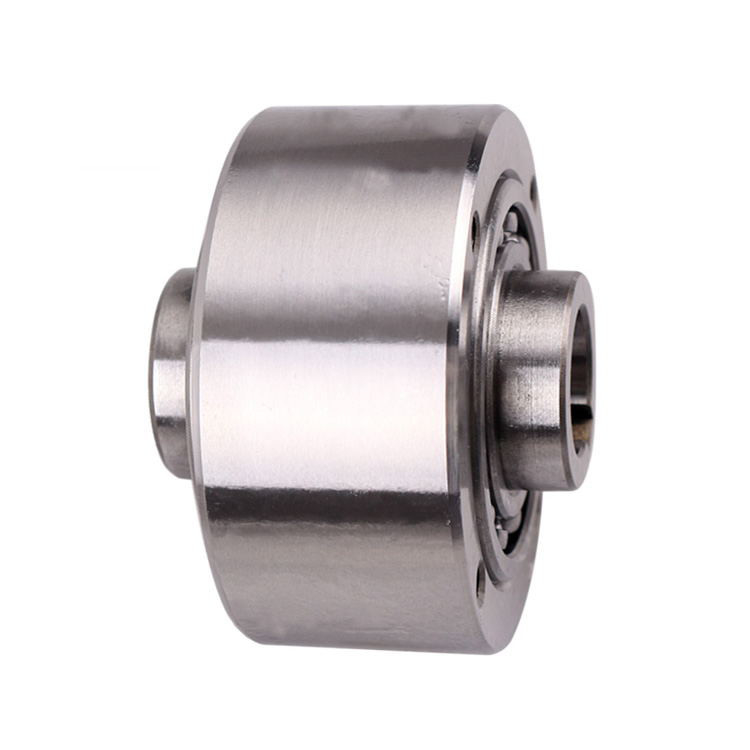

CKZF-B Sprag نوع العجلة الحرة Backstop Clutch |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
100-310 |
عزم الدوران (نانومتر: |
250-8500 |
الوزن (كجم): |
2.3-70 |
حجم التجويف (مم): |
30-130 |
اسم: |
CKZF-B Sprag نوع العجلة الحرة Backstop Clutch |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
100-310 |
عزم الدوران (نانومتر: |
250-8500 |
الوزن (كجم): |
2.3-70 |
حجم التجويف (مم): |
30-130 |
مقدمة الإنتاج
CKZF-B عبارة عن قابض ذو اتجاه واحد من نوع إسفين غير متصل.بدعم من 2160 محامل سلسلة.الحلقة الخارجية تتجاوز الدوران ، فقط الحلقة الخارجية مصممة لتكون لها وظيفة أحادية الاتجاه.يتم تضمين الشحوم في المصنع.تحتوي الحلقات الداخلية والخارجية على مجاري مفاتيح ، وتحتوي الوجوه النهائية على فتحات لولبية يمكن تثبيتها في أوضاع رأسية أو أفقية.مثال تطبيقي لمنع الدوران العكسي أو تجاوز السرعة في ظل ظروف السرعة العالية.
يكتبCKZF- بيكوننوع سبراج الطرد المركزيعجلات حرةمع دوران السباق الداخلي ، باستخدام محامل 60 سلسلة ،
تم تصميم السباق الخارجي فقط للقيادة الحرة ، ويتم تسليم الوحداتمشحم بالزيت.
السباق الداخلي والعرق الخارجي لهما مسار مفتاح ، والتعامل مزود ببراغي ، ممزقة للتركيب الأفقي أو الرأسي.
مناسب للتوقف الخلفي أو تطبيقات القابض.
يتكون القابض أحادي الاتجاه من حلقة خارجية وحلقة داخلية وكتلة إسفين بين الحلقة الداخلية والحلقة الخارجية.يمكن أن يكون فرامل كتلة إسفينية أو فرامل أسطوانية.يمكن تقسيم القوابض أحادية الاتجاه إلى نوعين:
اتجاه واحد القابض مع المحمل الخاص
اتجاه واحد دون تحمل
بالنسبة للقوابض أحادية الاتجاه ، من المهم جدًا أن تتم محاذاة مراكز الحلقات الداخلية والخارجية.إذا اخترت قابض أحادي الاتجاه بدون تحمل ، فيجب على العميل التأكد من محاذاة مركز الحلقات الداخلية والخارجية أثناء التثبيت.
| يكتب |
عزم الدوران الاسمي {ن م} |
تجاوز الحد من السرعات r / min | البعد فيمم | دبليوثمانية | |||||||||||
| ندقيقة | نالأعلى | د/H7 | د/H7 | F | D1 | ب | ج | إل | نانومتر | ح | بث* تث | بن* تن | كلغ | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6 م 6 | 10 | 8 * 4.0 | 8 * 3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6 م 6 | 12 | 10 * 5.0 | 10 * 3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12 * 5.0 | 12 * 3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14 * 5.5 | 14 * 3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14 * 5.5 | 14 * 3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-م 10 | 16 | 16 * 6.0 | 16 * 4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-م 10 | 16 | 18 * 7.0 | 18 * 4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-م 10 | 16 | 20 * 7.5 | 20 * 4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-م 10 | 16 | 22 * 9.0 | 22 * 5.4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22 * 9.0 | 25 * 5.4 | 29.5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28 * 10 | 28 * 6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32 * 11 | 32 * 7.4 | 70 |
