تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة AV
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
سلسلة AV طريقة واحدة الأسطوانة نوع Backstop مخلب تحمل |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
83-300 |
عزم الدوران (نانومتر: |
265-11000 |
الوزن (كجم): |
1.3-42 |
حجم التجويف (مم): |
20-120 |
ضمان: |
12 شهر |
اسم: |
سلسلة AV طريقة واحدة الأسطوانة نوع Backstop مخلب تحمل |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
83-300 |
عزم الدوران (نانومتر: |
265-11000 |
الوزن (كجم): |
1.3-42 |
حجم التجويف (مم): |
20-120 |
ضمان: |
12 شهر |

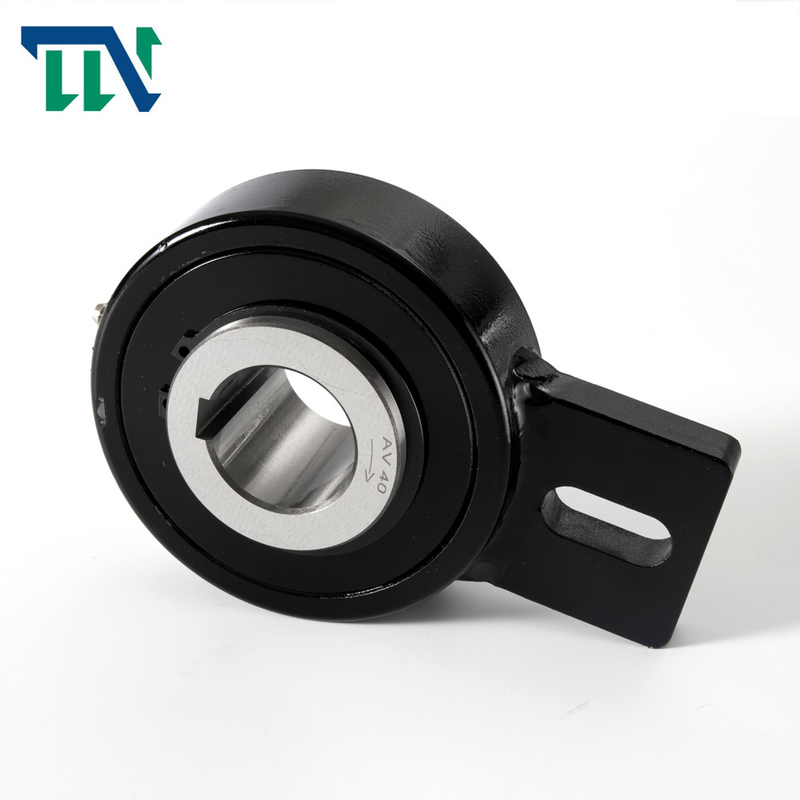

سلسلة AV طريقة واحدة الأسطوانة نوع Backstop مخلب تحمل
مقدمة الإنتاج
الهيكل: AV هي عجلة حرة من نوع الأسطوانة.إنها قائمة بذاتها ، تتمحور حول محامل عادية لسرعات دوران منخفضة ، ومختومة باستخدام أختام متاهة معدنية محمية بالدرع.
التطبيق: تستخدم في المقام الأول كمسند ، وبيئات العمل هي رطوبة عالية مثل آلات صيد الأسماك.
تفاصيل الحزمة: يتم تسليم المحامل العادية الكروية الشعاعية مشحمة وجاهزة للتركيب في وضع رأسي أو أفقي.
• تصميم مدمج وموثوق به للغاية ومكتفٍ ذاتيًا بالكامل.
• 9 أحجام إطارات تغطي قطر عمود الدوران 68-411 مم.
• متغيرات عمود الدوران العادية والكبيرة والكبيرة جدًا لكل حجم إطار مما يسمح بتحديد حجم المحمل الأمثل للتطبيق.
• متوفر مع وسادات دفع مفردة (لأسفل) وقدرة دفع عليا عبر وسادات دفع علوية مائلة أو وجه موقع معدني أبيض.
• يشتمل التصميم على وسادات دفع مائلة محورية من أجل تقليل درجات حرارة غشاء الزيت وزيادة سماكة الفيلم إلى أقصى حد.
• يمكن تركيب الوسادات المحورية المركزية عندما يكون التشغيل المستمر ثنائي الاتجاه أمرًا ضروريًا.
• يمكن دمج حقن الزيت عالي الضغط في أوجه الدفع إذا لزم الأمر.
• يتم دعم الأحمال الشعاعية على وسادات مائلة ذات وجه محوري من المعدن الأبيض.
• يمكن دمج وسادات الدفع PTFE في وجه الدفع السفلي من حجم الإطار 9 إلى أعلى لزيادة قدرة الدفع إلى أسفل وتقليل حجم إطار المحمل.
• متوفر مع تبريد مائي ، تبريد بالزيت أو تبريد بمروحة / هواء.
• يمكن توفير مجموعات المبردات المتكاملة من النيكل أو الفولاذ المقاوم للصدأ أو التيتانيوم.
• يمكن توفير العزل الكهربائي.
• يمكن توفير الختم إلى درجات IP المختلفة في الجزء العلوي أو السفلي من المحمل حسب الحاجة.
• سهلة التركيب والصيانة.
• يمكن أن يستوعب التصميم مجموعة متنوعة من متطلبات الأجهزة
| العنصر | AV70 |
| مواد | GCr15 |
| ديا الخارجي. | 155 ملم |
| تتحمل ديا. | 70 ملم |
| وزن | 5 كجم |
| عزم الدوران | 2150 نيوتن |
| سحب عزم الدوران | 240 نيوتن |
| عرض | 20 ملم |
| ميناء | شنغهاي ، نينغبو |
| موعد التسليم | 10-15 يوم |
| يكتب | بحجم | TKN1) | سرعة التجاوز | وزن | سحب عزم الدوران | ||||||||||
| AV | درهم 7 | نيماكس | د | د 2 | م 1 | إل | ب | F | ب 11 | ن | ه | F | TR | ||
| [مم] | [نانومتر] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
| 90 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
| 100 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
| 110 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
| 120 * | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 | |
