تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة BB
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
BB طريقة واحدة تحمل عجلة حرة القابض |
مادة: |
GCr15 تحمل الصلب |
يكتب: |
طريقة واحدة تحمل |
تجاوز السرعات: |
3600-1800 |
عزم الدوران (نانومتر: |
29-260 نيوتن |
حجم تجويف: |
32.6-71 ملم |
الوزن (كجم): |
50-400 |
اسم: |
BB طريقة واحدة تحمل عجلة حرة القابض |
مادة: |
GCr15 تحمل الصلب |
يكتب: |
طريقة واحدة تحمل |
تجاوز السرعات: |
3600-1800 |
عزم الدوران (نانومتر: |
29-260 نيوتن |
حجم تجويف: |
32.6-71 ملم |
الوزن (كجم): |
50-400 |

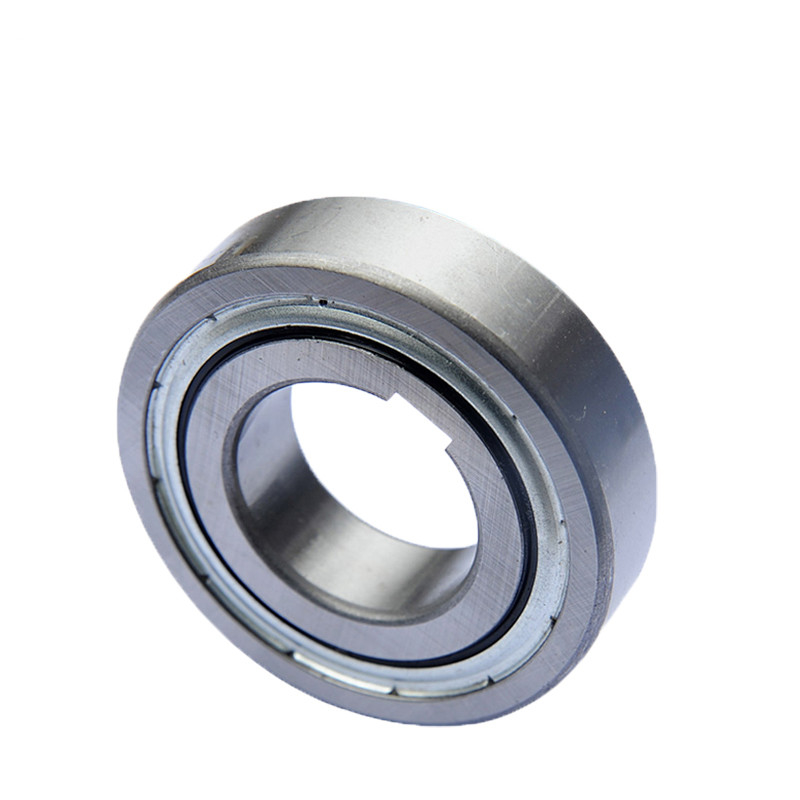

طريقة واحدة كام مخلب تحمل BB Series Sprag Backstop Freewheel Clutch
مقدمة الإنتاج
1. سلسلة BB طريقة واحدة تحمل عجلة حرة القابض مصممة لتركيب الضغط المناسب.
2.تتمتع قوابض BB و BB-1K و BB-2K ، المحمل المدعوم والمُسلّم بالشحم بحماية مانعة للتسرب من الغبار
ضد الجسيمات التي يبلغ قطرها 0.25 مم فأكثر ، في حين أن القوابض BB-2GD و BB-2GD-1K ، أكبر بمقدار 5 مم من المعيار
سلسلة BB ، لها أختام شفاه خاصة للحماية الفعالة من أي غبار.
3. سلسلة BB-2K-K لديها مفتاح على كلا السباقين الداخلي والخارجي.
"-K" تعني المفاتيح التي يتم شحنها مع Cam Clutch.
4. يجب الحفاظ على أبعاد التداخل الصحيحة في العمود والإسكان للحصول على أقصى قدر من المحمل
وأداء القابض.
5. ارجع إلى الجدول في الصفحة التالية للتعرف على تفاوت العمود والمبيت لكل سلسلة.
6.BB-1K-K و BB-2GD 1K-K ذات اتجاه واحد لسلسلة مخلب تحمل عجلة حرة على مفتاح على السباق الداخلي.يتم تصنيع Keyways ، باستثناء الحجم 25 وفقًا لـ DIN 6885. 3 ، BB40-1K-K و BB40-2GD 1K-K يتم تصنيعها وفقًا لـ DIN 6885. 1.
7. يوضح السهم الموجود في السباق الداخلي اتجاه اندماج العرق الداخلي.
8. لتثبيت القابض ، استخدم أداة ضغط بقطر مناسب لممارسة ضغط متساوٍ على الوجه بالكامل
من العرق الداخلي والخارجي.
9. لا تدق أو تستخدم أي صدمة أخرى على القابض.
10. تأكد من أن الغلاف لديه قوة كافية لتحمل الضغط المطلوب لتركيب تجهيزات الضغط
من القابض.
11. نطاق درجة حرارة التشغيل: -30 درجة مئوية إلى + 100 درجة مئوية (استشرنا لدرجة الحرارة التي تتجاوز هذا النطاق).
معلمات المنتجات
الأبعاد والقدرات:
| نموذج | عزم الدوران سعة |
الأعلى.التجاوز | سحب عزم الدوران (N · m) | أ | ب |
ج |
د | ص |
الوزن (ن) | تحمل الأحمال | ||||||
|
سباق داخلي |
السباق الخارجي | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
سجل تجاري | كو | |||||
| ن م | ص / دقيقة | ص / دقيقة | ن | ن | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.010 | 0.040 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.010 | 0.050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.030 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.060 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.040 | 0.080 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 400 | 600 | 14500 | 11700 |
ملحوظة:رقم الموديل المحدد في السباق الداخلي هو "K" فقط لكل من "1K" و "2K".(مثال: العلامة "BB25-K" لكليهما
BB25-1K و BB25-2K)
التسامح مع رمح والإسكان:
| نموذج | رمح ديا. | ضياء الإسكان. | |
| BB15 | BB15-2GD | 15 + 0.023 + 0.012 | 35–0.012–0.028 |
| BB17 | BB17-2GD | 17 + 0.023 + 0.012 | 40–0.012–0.028 |
| BB20 | BB20-2GD | 20 + 0.028 + 0.015 | 47–0.012–0.028 |
| BB25 | BB25-2GD | 25 + 0.028 + 0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30 + 0.028 + 0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35 + 0.033 + 0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40 + 0.033 + 0.017 | 80–0.014–0.033 |
|
نموذج |
رمح ديا. | ضياء الإسكان. | |
| BB15-1K-K | BB15-2GD 1K-K | 15–0.008–0.028 | 35–0.012–0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17–0.008–0.028 | 40–0.012–0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20–0.010–0.031 | 47–0.012–0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25–0.010–0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30–0.010–0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35–0.012–0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40–0.012–0.037 | 80–0.014–0.033 |
| نموذج | رمح ديا. | ضياء الإسكان. |
| BB15-2K-K | 15–0.008–0.028 | 35–0.018–0.002 |
| BB17-2K-K | 17–0.008–0.028 | 40–0.018–0.002 |
| BB20-2K-K | 20–0.010–0.031 | 47–0.022–0.003 |
| BB25-2K-K | 25–0.010–0.031 | 52–0.022–0.003 |
| BB30-2K-K | 30–0.010–0.031 | 62–0.022–0.003 |
| BB35-2K-K | 35–0.012–0.037 | 72–0.025–0.006 |
| BB40-2K-K | 40–0.012–0.037 | 80–0.025–0.006 |
أبعاد المفاتيح والمفاتيح:
| نموذج | b2js10 | t1 | T2 | b1js9 | ر | سباق داخلي مفتاح ب × ح × الطول |
السباق الخارجي مفتاح ب '× ح' × الطول |
|
| BB15-1K-K | BB15-2GD— 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2 × 2 × 11 | |||
| BB17-1K-K | BB17-2GD— 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2 × 2 × 12 | |||
| BB20-1K-K | BB20-2GD— 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6 × 4 × 14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD— 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2 | 8 × 5 × 15 | 6 × 4 × 15 | |||
| BB30-1K-K | BB30-2GD— 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2 | 8 × 5 × 16 | 6 × 4 × 16 | |||
| BB35-1K-K | BB35-2GD— 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8 × 5 × 17 | |||
| BB40-1K-K | BB40-2GD— 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3 | 12 × 8 × 22 |
10 × 6 × 22 |
|||
