تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة AS
شروط الدفع والشحن
الحد الأدنى لكمية: 1 حبة
الأسعار: negotiate
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
طريقة واحدة Sprag تحمل تجاوز القابض |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
19-140 |
عزم الدوران (نانومتر: |
2.1-1063 |
الوزن (كجم): |
0.01-1.41 |
حجم التجويف (مم): |
6-80 |
ضمان: |
12 شهر |
اسم: |
طريقة واحدة Sprag تحمل تجاوز القابض |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
19-140 |
عزم الدوران (نانومتر: |
2.1-1063 |
الوزن (كجم): |
0.01-1.41 |
حجم التجويف (مم): |
6-80 |
ضمان: |
12 شهر |

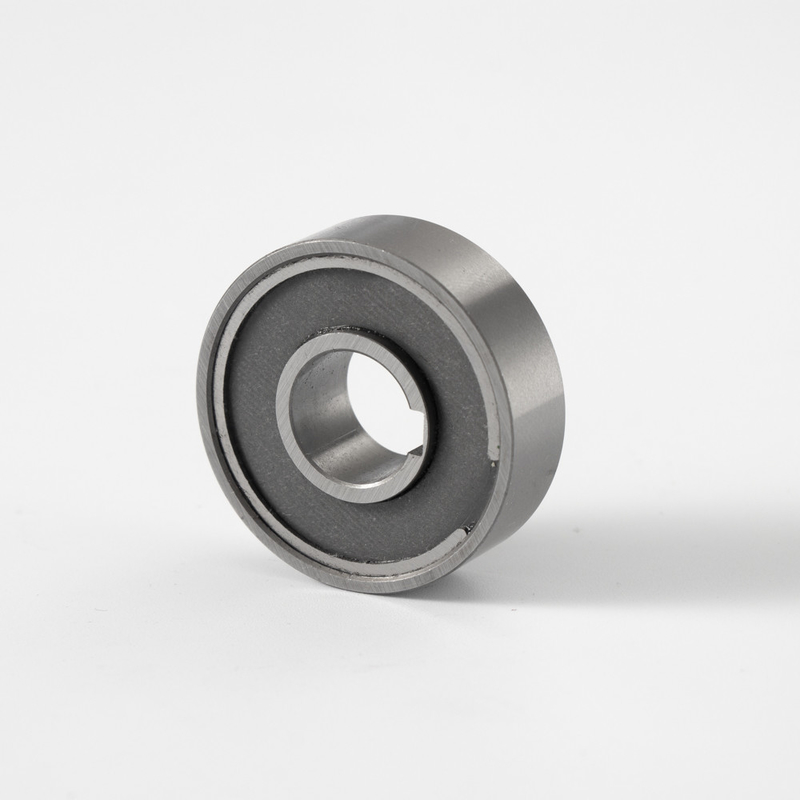

طريقة واحدة محامل AS15 AS25 AS60 AS35 محامل القابض ذات العجلات الحرة
مقدمة الإنتاج
| يكتب | مقاس | عزم الدوران | تجاوز السرعات | أبعاد | وزن | سحب عزم الدوران | ||||||
| AS (NSS) | درهم 7 | TKN1) | نيماكس 2) | نامكس 3) | د 6 | د 5 | إل | س | ه | F | ||
| [مم] | [نانومتر] | [دقيقة -1] | [دقيقة -1] | [مم] | [مم] | [مم] | [مم] | [مم] | [مم] | [كلغ] | [Ncm] | |
| 6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
| 8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
| 10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
| 20 | 40 | 2200 | 3300 | 487 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 | |
ملحوظات:
AS6 بدون مفتاح.ØD = -0-0،009
مفتاح AS8-12 إلى DIN 6885.1.
أحجام أخرى لـ DIN 6885.3
1) T max = 2 × T KN
2) تجاوز السباق الداخلي
3) تجاوز العرق الخارجي
أبعاد التركيب مطابقة لسلسلة الكرات 62
