تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة BS K RK
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: 5
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
سلسلة BS K RK One Way Cam Clutch |
مواد: |
GCR 15 تحمل الصلب |
الأعلى. التجاوز (ص / دقيقة): |
350-80 |
عزم الدوران (نانومتر: |
37200-980000 |
الوزن (كجم): |
2.3 - 3700 |
حجم التجويف (مم): |
20-450 |
اسم: |
سلسلة BS K RK One Way Cam Clutch |
مواد: |
GCR 15 تحمل الصلب |
الأعلى. التجاوز (ص / دقيقة): |
350-80 |
عزم الدوران (نانومتر: |
37200-980000 |
الوزن (كجم): |
2.3 - 3700 |
حجم التجويف (مم): |
20-450 |

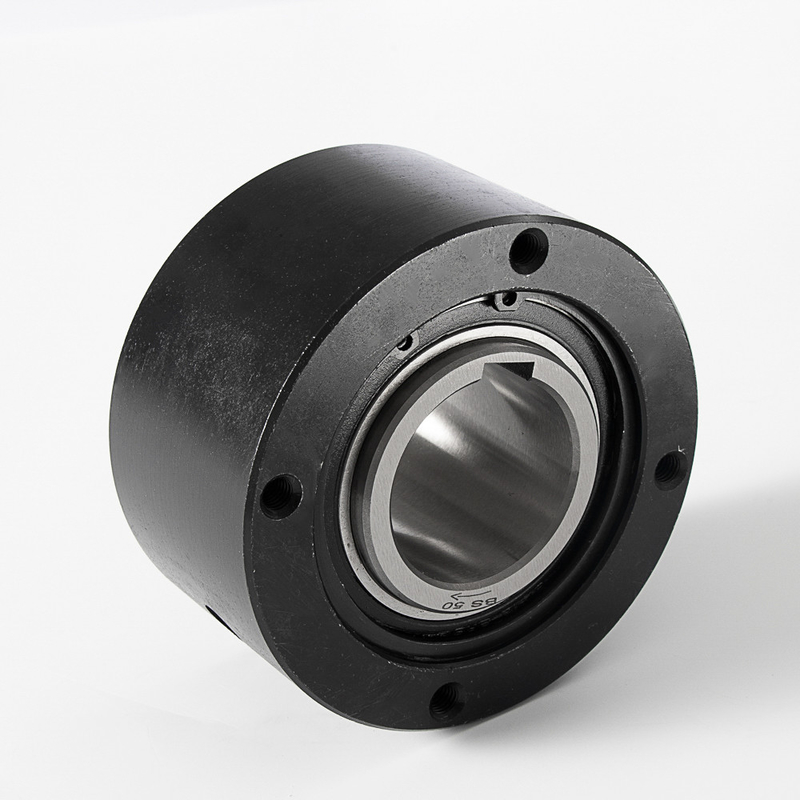

BS-K BS RK Series مساندة التطبيق نشر الشحوم تجاوز القابض
مقدمة الإنتاج
تقديم محمل القابض ذو الإيقاف الخلفي العالي BS 200 ذو عزم الدوران العالي للناقل الحزامي
تم تصميم قوابض الكامة من سلسلة BS للتطبيقات التي يتم فيها منع الدوران العكسي لعمود رأس ناقل السرعة البطيء (الدعم)
صفة مميزة
سلسلة BS هي من بناء الكامة أو الأسطوانة.
مخطط مثالي لمنع الغبار لعزل الغبار.
نظرًا لتطوير واستخدام الكاميرات الخاصة ، تتمتع المنتجات بموثوقية أعلى.
تم ختم منتجات bs30 ~ bs135 بنوع الشحوم ، لذلك لا يلزم المزيد من الشحوم.
منتجات نقل الهواء منخفضة السرعة المثبتة على العمود النهائي للناقلات والمضخات وما إلى ذلك.
سلسلة bs-hs هي منتج عالي السرعة يحسن بشكل كبير الحد الأقصى لسرعة التباطؤ وعزم الدوران المسموح به على أساس الحفاظ على مزايا سلسلة BS.
التثبيت والاستخدام
قابض خاص غير رجعي للناقل.(للسرعة المنخفضة)
تم إغلاق نوع الشحم ، ولا حاجة لمزيد من الشحم.(نموذج صغير)
اعتماد تدابير مقاومة الغبار لهيكل مزدوج الطبقة.
مناسبات قابلة للتطبيق
قابض مصمم لمنع الدوران العكسي للناقل.تمت إضافة سلسلة bs-hs التي تعمل على تحسين سرعة التباطؤ القصوى وعزم الدوران المسموح به (للسرعة المنخفضة) بشكل كبير.
للتباطؤ بسرعة منخفضة.
منتجات تحويل الهواء منخفضة السرعة المثبتة على أعمدة الدوران النهائية مثل الناقلات والمضخات.
العزم: 294 ~ 686000n m30 ～ 70000kgfm
| نموذج | BS200 |
| مواد | GCr15 |
| القطر الداخلي | 100-200 ملم |
| القطر الخارجي | 430 ملم |
| سماكة | 145 ملم |
| قدرة عزم الدوران | 37200 نيوتن |
| سرعة التجاوز | 100r / دقيقة |
معلمات المنتجات
| نموذج | عزم الدوران الاهلية (N · م) |
الأعلى. التجاوز (ص / دقيقة) سباق داخلي |
يجر عزم الدوران (N · م) |
أ | ب | ج | PCD د |
ه | س | جلالة الملك الحجم × الملعب × عدد الثقوب المسننة |
شحم فتحة حشو (بحجم) |
الكمية شحم (كلغ) |
| BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 × P2.5 × 10 | PT 1/4 | 0.23 |
| BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 × P2.5 × 8 | PT 1/4 | 0.31 |
| BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 × P2.5 × 16 | PT 1/4 | 1.3 |
| BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 × P3.0 × 16 | PT 1/4 | 1.7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 × P3.0 × 16 | PT 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 × P3.5 × 16 | PT 1/4 | 3.6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 × P4.0 × 16 | PT 1/4 | 4.1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 × P4.0 × 18 | PT 1/4 | 6.9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 × P4.5 × 18 | PT 1/4 | 7.2 |
| JIS الجديد كيواي JISB1301-1996 ISO R773 |
JIS القديمة كيواي JISB1301-1959 |
قطر تتحمل نطاق (مم) |
دبليو مين (كلغ) |
دبليو ماكس (كلغ) |
| BS 30-30J | BS 30-30E | 20 إلى 30 | 2.3 | 2.1 |
| BS 50-45J | BS 50-45E | 30 إلى 50 | 4.7 | 4.0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 إلى 65 | 13.0 | 11.5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | من 50 إلى 75 | 14.7 | 13.1 |
| بس 75-65 ج | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| بس 75-75 ج | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 إلى 85 | 27.2 | 24.7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 إلى 95 | 32.2 | 29.4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 إلى 110 | 38.6 | 34.2 |
| BS 110-95J | BS 110-95E | |||
| بس 110-100 ج | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| بس 110-110 ج | BS 110-110E | |||
| BS 135 | BS 135 | 90 إلى 135 | 76.1 | 68.0 |
| BS 160HS | BS 160HS | 100 إلى 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 إلى 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 إلى 220 | 390 | 338 |
| BS 250HS | BS 250HS | 175 إلى 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 إلى 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 إلى 300 | 1400 | 1300 |
| BS 350HS | BS 350HS | 250 إلى 350 | 2300 | 2،120 |
| BS 425HS | BS 425HS | 325 إلى 425 | 3300 | 2960 |
| BS 450HS | BS 450HS | 350 إلى 450 | 3700 | 3400 |
ملحوظات:
1. تفاوت التجويف النهائي للمخزون هو H7.
2. العناصر المميزة بالخط العريض هي عناصر مخزون ، والبعض الآخر مبني حسب الطلب.
3. يمكن ملل BS Cam Clutch وفقًا لمواصفاتك.
حدد قطر التجويف بأبعاد التفاوت والمفتاح.
يرجى التأكد من التحديد.
