اسم: |
CKZ-B قابض اتجاه واحد لمصعد السطل |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
106-190 |
عزم الدوران (نانومتر: |
404-1830 |
الوزن (كجم): |
3.98-11.42 |
حجم التجويف (مم): |
110-180 |
ضمان: |
12 شهر |
اسم: |
CKZ-B قابض اتجاه واحد لمصعد السطل |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
106-190 |
عزم الدوران (نانومتر: |
404-1830 |
الوزن (كجم): |
3.98-11.42 |
حجم التجويف (مم): |
110-180 |
ضمان: |
12 شهر |

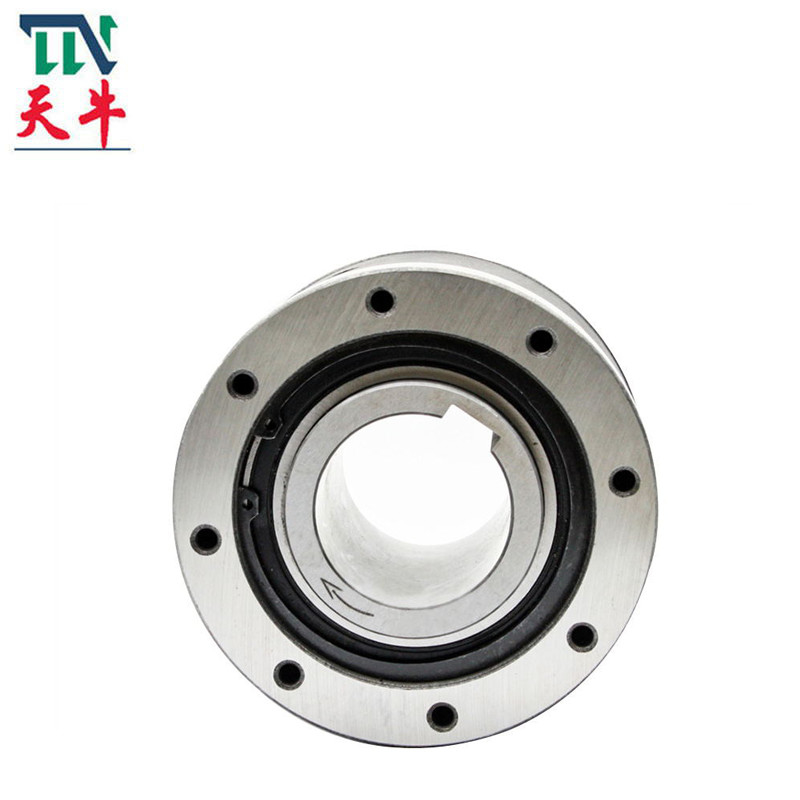

CKZ-B قابض اتجاه واحد لمصعد السطل
مقدمة الإنتاج
سلسلة CK-B عبارة عن قابض من نوع إسفين أحادي الاتجاه مع أخاديد رئيسية على طرفي الحلقة الخارجية بدون دعم محمل.الأبعاد الشعاعية هي نفس أبعاد المحمل القياسية.عند استخدامه ، يجب تثبيته مع محامل لتحمل الأحمال المحورية والشعاعية.تم اضافة شحم في المصنع.
تتمثل طريقة التثبيت القياسية في أن نموذج CK-B متحد المحور جنبًا إلى جنب مع المحمل ، ونفس متطلبات التحمل مطلوبة.الحلقة الداخلية والعمود متصلان بمفاتيح.تتميز الحلقة الخارجية بتفاوت أبعاد h7 وتتوافق مع جدار الآلة بتسامح H7.تُستخدم مفاتيح الوجه النهائي على جانبي الحلقة الخارجية لإصلاح الحلقة الخارجية وجدار الماكينة لنقل عزم الدوران.
غالبًا ما تستخدم هذه السلسلة في التعبئة والتغليف والطباعة والغذاء والطب والنسيج والكيماويات والآلات والمعدات الأخرى
1.CKZ-بقابض Series Cam محمي بواسطة محامل واقية على كلا الطرفين ، ومعبأة بشحم خاص ، وجاهزة للاستخدام.لا حاجة لزيوت التشحيم الإضافية.
2. لربط البكرات أو التروس أو العجلة المسننة بالقوابض ، أدخل المحاور (مع تفاوت f7 لـ ISOR773) على طول السطح الداخلي للسباق الخارجي ولف المسامير (الشد العالي) في الفتحات المسننة على طرف القابض.
3. تم عرض تفاوتات العمود الموصى بها في الجدول الموجود أسفل اليسار.
4. يجب دعم حمل الدفع الخارجي بواسطة أجهزة أخرى ، وليس بواسطة Cam Clutch.
5. استخدم فقط مفتاحًا متوازيًا لتأمين القابض بالعمود.لا تستخدم مفتاح مدبب.
6. عند تركيب القابض على العمود ، قم بالضغط على السباق الداخلي ولكن ليس على السباق الخارجي أبدًا.
7. تتراوح درجة الحرارة المحيطة من 5 إلى 40 درجة مئوية.
8. يجب أن يكون المفتاح المستخدم مطابقًا للمواصفة ISOR773.(DIN 6885.1)
| يكتب | عزم الدوران الاسمي [ن.m] |
تجاوز السرعة المحدودة [ص / دقيقة] |
الأبعاد في الكونتور [مم] | وزن [كلغ] |
|||||||||||
| حجم السباق الخارجي | حجم السباق الداخلي | ||||||||||||||
| داخلي سباق |
خارجي سباق |
D [h7] | D1 [H7] | ب | F | نانومتر | ه | ح | د [H7] | ج | مليار دولار×تينيسي | ه | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3.3 | 4.5 | 3.98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10 × 3.3 | 4.5 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14 × 3.8 | 4.5 | 9.69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14 × 3.8 | 5 | 12.36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3.8 | 5 | 16.51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20 × 4.9 | 6 | 22.02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22 × 5.4 | 6 | 34.65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22 × 5.4 | 8 | 42.38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22 × 5.4 | 8 | 57.17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8 × 3.3 | 4.5 | 2.62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10 × 3.3 | 4.5 | 2.75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6 م 6 | 10 | 15 | 30 | 50 | 8 × 2.0 | 4 | 4.86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10 × 3.7 | 4 | 4.32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10 × 3.3 | 4.5 | 3.91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10 × 3.3 | 4.5 | 6.53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10 × 3.3 | 4.5 | 4.63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12 × 3.3 | 4.5 | 5.60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14 × 3.8 | 6 | 17.5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16 × 4.3 | 5 | 10.96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16 × 4.3 | 5 | 14.92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-م 10 | 25 | 20 | 60 | 128 | 18 × 4.4 | 6 | 17.25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-م 10 | 25 | 20 | 65 | 124 | 18 × 4.4 | 6 | 16.68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22 × 5.4 | 6 |
11.42 |
