تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة FXN
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
FXN51-25 / 85 العجلات الحرة الداخلية تتغلب على مخلب تحمل سلسلة FXN |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
محامل |
سماكة (مم): |
10-25 |
عزم الدوران (نانومتر: |
40-1200 |
الوزن (كجم): |
0.3-21 |
حجم التجويف (مم): |
35-100 |
ضمان: |
12 شهر |
اسم: |
FXN51-25 / 85 العجلات الحرة الداخلية تتغلب على مخلب تحمل سلسلة FXN |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
محامل |
سماكة (مم): |
10-25 |
عزم الدوران (نانومتر: |
40-1200 |
الوزن (كجم): |
0.3-21 |
حجم التجويف (مم): |
35-100 |
ضمان: |
12 شهر |

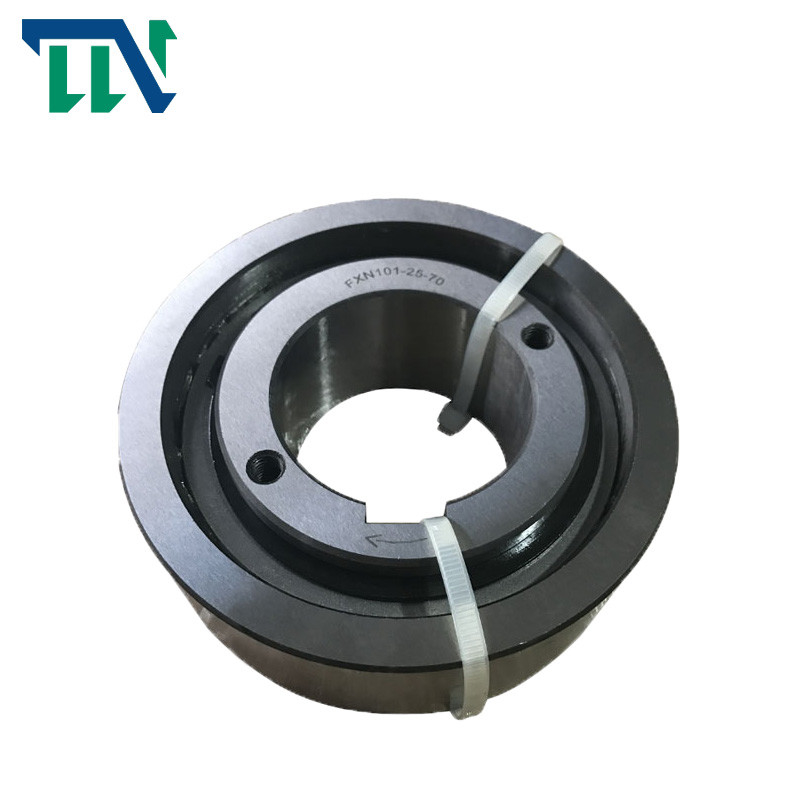

FXN51-25 / 85 العجلات الحرة الداخلية تتغلب على محمل القابض
مقدمة الإنتاج
ميزة
العجلات الحرة الداخلية FXN عبارة عن عجلات حرة الحركة بدون دعم محمل ومع رفع الرشاش X يضمن رفع الرشاش X عملية خالية من التآكل عندما تدور الحلقة الداخلية بسرعة عالية.يتم ضغط الحلقة الخارجية في منزل العميل.هذا يجعل حلول التركيب المدمجة والموفرة للمساحة ممكنة.يتم استخدام العجلات الحرة FXN على النحو التالي:
باكستوبس
تجاوز القوابض
للتطبيقات ذات التشغيل الحر عالي السرعة وعند استخدامها كمقبض تجاوز مع عملية قيادة منخفضة السرعة.عزم الدوران الاسمي يصل إلى 20500 نيوتن متر.يتم نقل عزم الدوران على الحلقة الخارجية عن طريق الضغط المناسب.فتحات تصل إلى 130 ملم.تتوفر العديد من الثقوب القياسية.
الحد الأقصى لعزم الدوران القابل للنقل هو ضعف عزم الدوران الاسمي المحدد.راجع الصفحة 14 لتحديد عزم الدوران المختار.
ينطبق العزم النظري الاسمي فقط من أجل التركيز المثالي بين الحلقة الداخلية والخارجية.من الناحية العملية ، يتأثر التركيز بأخطاء اللعب المحمل والتركيز للأجزاء المتدفقة.ثم يتم تطبيق عزم الدوران الاسمي المحدد في الجدول ، مع الأخذ في الاعتبار نفاد التيار (TIR).
سرعات أعلى عند الطلب.
عجلة حرة داخلية FXN 38 - 17/70 NX كمسند خلفي ، مرتبة في محول مبيت لتوصيله بمحرك كهربائي.تتيح الحلقة الخارجية الرفيعة التي يتم ضغطها في الهيكل حلاً مناسبًا مناسبًا للمساحة.نظرًا لسرعات العمود العالية في التشغيل العادي (التدوير الحر) ، يضمن رفع الرشاش X تشغيلًا مستمرًا بدون تلامس وبالتالي خالي من التآكل.
معلمات المنتجات
| حجم عجلة حرة | مم | مم | ضجر | مم | مم | الأعلى.مم | ب | د مم | F | ي | ك دقيقة.مم | إل |
وزن كلغ |
|
| اساسي | مم | مم | مم | مم | ||||||||||
| مم مم | ||||||||||||||
| FXN31 - 17/60 | 20 * | 20 * | 25 | 60 صفحة 6 | 55 | 31 | 85 | 24 | 0،3 | |||||
| FXN31 - 17/62 | 20 * | 20 * | 25 | 62 صفحة 6 | 55 | 31 | 85 | 24 | 0،4 | |||||
| FXN38 - 17/70 | 25 * | 25 * | 25 | 70 صفحة 6 | 62 | 38 | 90 | 24 | 0،4 | |||||
| FXN46 - 25/80 | 25 | 30 | 35 | 80 ف 6 | 70 | 46 | 95 | 35 | 0،8 | |||||
| FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 ص 6 | 75 | 51 | 105 | 35 | 0،8 | |||
| FXN56 - 25/90 | 35 | 40 | 35 | 90 صفحة 6 | 80 | 56 | 110 | 35 | 0،9 | |||||
| FXN61 - 19/95 | 30 | 35 | 40 | 45 * | 26 | 95 صفحة 6 | 85 | 61 | 120 | 25 | 0،8 | |||
| FXN61 - 19/106 | 30 | 35 | 40 | 45 * | 25 | 106 هـ 7 | 85 | 61 | 120 | 25 | 1،2 | |||
| FXN66 - 25/100 | 35 | 40 | 45 | 48 * | 30 | 100 ف 6 | 90 | 66 | 132 | 35 | 1،1 | |||
| FXN66 - 25/110 | 35 | 40 | 45 | 48 * | 40 | 110 ص 6 | 90 | 66 | 132 | 35 | 1،8 | |||
| FXN76 - 25/115 | 45 | 55 | 60 * | 40 | 115 ف 6 | 100 | 76 | 140 | 35 | 1.7 | ||||
| FXN76 - 25/120 | 45 | 55 | 60 * | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1،8 | ||||
| FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70 * | 40 | 125 ف 6 | 110 | 86 | 150 | 40 | 2،3 | |
| FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70 * | 40 | 130 ص 6 | 110 | 86 | 150 | 40 | 2،6 | |
| FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 صفحة 6 | 125 | 101 | 175 | 50 | 3،1 | ||||
| FXN 101 - 25/149 | 70 | 75 | 62 | 149 هـ 6 | 125 | 101 | 175 | 62 | 4،2 | |||||
| FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 قطعة 6 | 125 | 101 | 175 | 50 | 3،6 | ||||
| FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 صفحة 6 | 125 | 85 | 175 | 60 | 3،2 | ||
| FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 قطعة 6 | 125 | 85 | 175 | 60 | 4،2 | ||
| FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 صفحة 6 | 140 | 100 | 190 | 60 | 5،1 |
| FXN 105 - 50/165 | 80 | 80 | 62 | 165 صفحة 6 | 145 | 105 | 195 | 62 | 5،8 | |||||
| FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 هـ 6 | 160 | 120 | 210 | 70 | 8،6 |
| FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14،0 | ||
| FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 هـ 6 | 210 | 170 | 290 | 80 | 21،0 | ||
