تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة LK-K
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
سلسلة LD منخفضة السرعة اتجاه واحد كام القابض |
مواد: |
GCR 15 تحمل الصلب |
الأعلى. التجاوز (ص / دقيقة): |
300-200 |
عزم الدوران (نانومتر: |
5.88-49 |
الوزن (كجم): |
0.25-0.69 |
حجم التجويف (مم): |
10-30 |
اسم: |
سلسلة LD منخفضة السرعة اتجاه واحد كام القابض |
مواد: |
GCR 15 تحمل الصلب |
الأعلى. التجاوز (ص / دقيقة): |
300-200 |
عزم الدوران (نانومتر: |
5.88-49 |
الوزن (كجم): |
0.25-0.69 |
حجم التجويف (مم): |
10-30 |

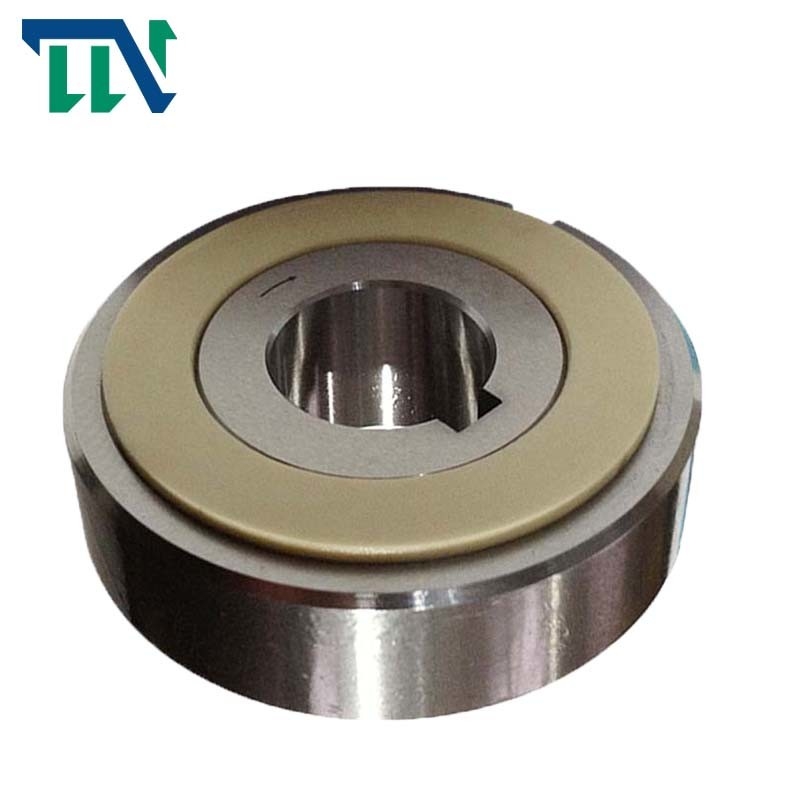

LD Series One Way Sprag Cam Clutch Bearing لآلات النسيج
مقدمة الإنتاج
Changzhou TIANNIU Transmission Equipment Co. ، Ltd هي مورد محترف لمحامل القابض في اتجاه واحد ، والمنتجات الأساسية هي القابض الكهرومغناطيسي الصغير ، اقتران محدد عزم الدوران ، اقتران عمود الانزلاق ، اقتران عمود المروحة المرنة ، تجميع القفل ووصلات العمود ، إلخ.
لقد كنا في Sprag Clutch Bearing and clutch اتجاه واحد الصناعة لأكثر من 10 سنوات ، والإصرار على مبدأ العمل للمنتجات المصممة لمتطلبات العملاء.نحن نخدم من خلال الاستماع إلى عملائنا ، وتطبيق الابتكار والبناء ببراعة لتلبية جميع احتياجاتهم .
التثبيت والاستخدام
1. إن قابض الكامة من سلسلة LD مشحم مسبقًا بشحم خاص وجاهز للاستخدام. لا يلزم استخدام مواد تشحيم إضافية.
2. عند تثبيت القابض على العمود ، اضغط قليلاً على السباق الداخلي للقابض بمطرقة ناعمة لمنع انزلاق القابض الخارجي بعيدًا عن السباق الداخلي.
3. تأكد من إرفاق اللوحة.هذا يمنع العرق الخارجي من الانزلاق بعيدا عن السباق الداخلي.انظر الأبعاد الموصى بها للوحة المدرجة على اليمين.
4. للتشحيم ، قم بتغطية اللوح ومعدن الدفع بالشحم.
5. لا تقم أبدًا بتطبيق أحمال الدفع على القابض.يجب توفير أجهزة أخرى لتحمل أحمال الدفع المطبقة على القابض.
6. يجب أن يكون المفتاح متوافقاً مع JIS B1301-1959.
7. يجب أن تتسامح فتحات البكرة والعجلة المسننة وما إلى ذلك مع H6 أو H7.
|
نموذج
|
القابض LD cam
|
|
|
حجم السباق الداخلي (مم)
|
10-30 ملم
|
|
|
حجم السباق الخارجي (مم)
|
47-82 ملم
|
|
|
سمك (مم)
|
24 ملم
|
|
|
الوزن (كجم)
|
0.25-0.65 كجم
|
|
|
قدرة عزم الدوران (نانومتر)
|
5.88-49 نيوتن
|
|
معلمات المنتجات
| نموذج | عزم الدوران الاهلية (نانومتر) |
يجر عزم الدوران (نانومتر) |
الأعلى. التجاوز (ص / دقيقة) |
الأعلى. الفهرسة (دورة / دقيقة) |
ماكس راديال تحميل متى التجاوز (kgf) |
حجم تجويف |
أ |
ب |
ج |
د |
ه |
السباق الخارجي كيواي |
وزن ( كلغ ) |
|
| سباق داخلي | ضياء. (H7) |
كيواي | ||||||||||||
| LD04 | 5.88 | 0.2 | 300 | 100 | 20 | 10 | 4x1.5 | 19.5 | 23.9 | 24 | 47 -0.014 -0.039 |
40 | 5x3 | 0.25 |
| LD05 | 9.8 | 0.29 | 300 | 100 | 30 | 14 | 5 × 2 | 19.5 | 23.9 | 24 | 52 -0.017 -0.042 |
45 | 5x3 | 0.3 |
| LD06 | 19.6 | 0.29 | 200 | 100 | 50 | 20 | 5 × 2 | 19.5 | 23.9 | 24 | 62 -0.017 -0.042 |
52 | 7 × 4 | 0.4 |
| LD07 | 29.4 | 0.39 | 200 | 100 | 70 | 25 | 7x3 | 19.5 | 23.9 | 24 | 72 -0.017 -0.042 |
62 | 7 × 4 | 0.55 |
| LD08 | 49 | 0.49 | 200 | 100 | 80 | 30 | 7x3 | 19.5 | 23.9 | 24 | 82 -0.017 -0.042 |
70 | 10x4.5 | 0.65 |
مثال على التركيب:
