تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة MDEU
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
MDEU نوع الأسطوانة قابض اتجاه واحد بسرعة منخفضة |
مادة: |
GCR 15 تحمل الصلب |
الأعلى. التجاوز (ص / دقيقة): |
600-200 |
عزم الدوران (نانومتر: |
70-230 |
الوزن (كجم): |
0.52-9.7 |
حجم التجويف (مم): |
15-80 |
اسم: |
MDEU نوع الأسطوانة قابض اتجاه واحد بسرعة منخفضة |
مادة: |
GCR 15 تحمل الصلب |
الأعلى. التجاوز (ص / دقيقة): |
600-200 |
عزم الدوران (نانومتر: |
70-230 |
الوزن (كجم): |
0.52-9.7 |
حجم التجويف (مم): |
15-80 |

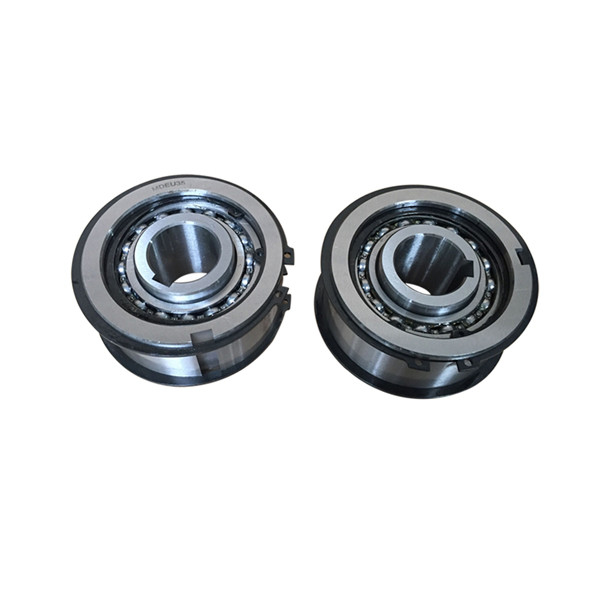

MDEU نوع الأسطوانة قابض اتجاه واحد بسرعة منخفضة
مقدمة الإنتاج
قوابض الكامة عبارة عن أجهزة دقيقة تقفل السباقات الداخلية والخارجية ، من خلال حركة إسفين الحدبات ، لنقل عزم الدوران في اتجاه دوران واحد ؛وتجاوز في الاتجاه المعاكس.غالبًا ما يشار إلى هذه الوحدات باسم العجلات الحرة ، أو sprags ، أو التجاوز ، أو backstop أو القوابض أحادية الاتجاه ، اعتمادًا على تطبيقها.
مخلب سلسلة MDEU هو نموذج النمط الأوروبي.المحمل غير ضروري بسبب بناء الكامة والأسطوانة.التثبيت السهل للعجلة المسننة أو البكرة أو الترس باستخدام Spirolox على السباق الخارجي.يتيح ذلك تجاهل جعل شفة العجلة المسننة أو البكرة أو الترس ، مثالية لتطبيقات المهام المتوسطة.
القوابض أحادية الاتجاه هي أجهزة ميكانيكية فعالة تستخدم الاختلافات في اتجاه الدوران المحوري وسرعة الدوران لمنع الدوران العكسي وضمان السلامة.من أجل إنشاء قابض أحادي الاتجاه أكثر موثوقية ، أمضى المهندسون سنوات عديدة في تطوير القوابض وتحسينها ، بدءًا من نوع الدعامة البسيط إلى نوع السقاطة ونوع الأسطوانة ، ثم بلغ ذروته في نظام Cam Clutch ، الذي أصبح هو السائد
| بند | MDEU25 |
| مادة | GCr15 |
| تتحمل ديا. | 25 ملم |
| ديا الخارجي. | 40 ملم |
| عرض | 42 ملم |
| قدرة عزم الدوران | 230 نيوتن |
| وزن | 1.1 كجم |
| طَرد | صندوق كرتوني ، صندوق خشبي أو حسب متطلباتك |
معلمات المنتجات
نموذج |
عزم الدوران سعة (N @ م) |
الأعلى. التجاوز (ص / دقيقة) سباق داخلي |
الأعلى. الفهرسة (دورة / دقيقة) |
ماكس راديال تحميل متى التجاوز (ن) |
تجويف مقاس (H7) |
سباق داخلي كيواي |
أ |
ب (h7) |
ج |
د |
ه |
F |
جي |
ح |
أنا |
السباق الخارجي كيواي |
وزن ( كلغ ) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5x3 | 0.52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0.88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8 × 4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8 × 4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12 × 5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16 × 6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
مثال على التركيب:
