تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة GF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
GF Spline Shaft اقتران اقتران العنكبوت المرنة |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
64-180 |
عزم الدوران (نانومتر: |
0.09-12.9 |
الوزن (كجم): |
0.1 - 68 |
حجم التجويف (مم): |
8-130 |
اسم: |
GF Spline Shaft اقتران اقتران العنكبوت المرنة |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
64-180 |
عزم الدوران (نانومتر: |
0.09-12.9 |
الوزن (كجم): |
0.1 - 68 |
حجم التجويف (مم): |
8-130 |

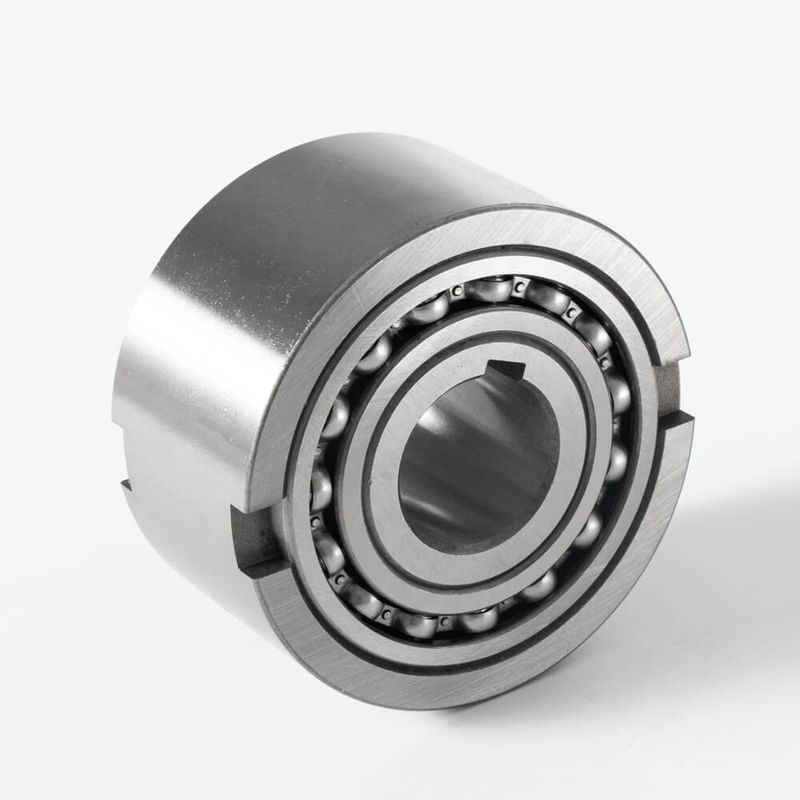

GF Model Oneway Cam Clutch تحمل تجاوز تحمل مخلب
مقدمة الإنتاج
العجلات الحرة من سلسلة GF تتمحور حول نفسها.من الحجم 8 إلى الحجم 20 ، يكون التمركز مصنوعًا من الصلب على الفولاذ ، بينما من الحجم 25 إلى 130 ، يتم ضمان التمركز بواسطة محامل سلسلة 2160.
تنتقل قوى عزم الدوران من العمود إلى السباق الداخلي عن طريق مجرى مفتاح ومن السباق الخارجي إلى المقعد عن طريق ساحبات أمامية.
يجب أن تكون تفاوتات العمود إما h6 أو j6 ، ويجب أن تكون تفاوتات الجلوس H7 أو G7.
إذا لم يتم استخدام ساحبات أمامية ، يصبح التفاوت المسموح به في الجلوس K6.
قبل وضعها في الخدمة ، يجب تشحيم العجلات الحرة بما يناسبها. يعتبر تزييت الزيت ضروريًا عند الوصول إلى عدد كبير من الدورات في الوضع المحايد.
Changzhou TIANNIU Transmission Equipment Co. ، Ltd هي مورد محترف لمحامل القابض في اتجاه واحد ، والمنتجات الأساسية هي القابض الكهرومغناطيسي الصغير ، اقتران محدد عزم الدوران ، اقتران عمود الانزلاق ، اقتران عمود المروحة المرنة ، تجميع القفل ووصلات العمود ، إلخ.
لقد كنا في Sprag Clutch Bearing and clutch اتجاه واحد الصناعة لأكثر من 10 سنوات ، والإصرار على مبدأ العمل للمنتجات المصممة لمتطلبات العملاء.نحن نخدم من خلال الاستماع إلى عملائنا ، وتطبيق الابتكار والبناء ببراعة لتلبية جميع احتياجاتهم
| يكتب | درهم 7 | Dn6 | إل | س | D1 | د 2 | ب | ر | وزن | الحلقة الداخلية | الطوق الخارجي | TKN | سحب عزم الدوران |
| عجلات حرة / | عجلات حرة / | ||||||||||||
| مم | مم | مم | مم | مم | مم | مم | مم | كلغ | تجاوز الحد الأدنى -1 | تجاوز الحد الأدنى -1 | نانومتر | Ncm | |
| GF 8 | 8 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0.09 |
| GF 9 | 9 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0.09 |
| GF 12 | 12 | 37 | 20 | 1 | 20 | 30 | 6 | 3 | 0.1 | 1000 | 1000 | 20 | 0.11 |
| GF 15 | 15 | 47 | 30 | 1 | 26 | 37 | 7 | 3.5 | 0.3 | 900 | 900 | 78 | 0.15 |
| GF 20 | 20 | 62 | 36 | 1 | 37 | 52 | 8 | 3.5 | 0.6 | 700 | 700 | 188 | 0.18 |
| GF 25 | 25 | 80 | 40 | - | 40 | 68 | 9 | 4 | 1.2 | 2100 | 3600 | 250 | 0.36 |
| GF 30 | 30 | 90 | 48 | - | 45 | 75 | 12 | 5 | 1.8 | 1700 | 3200 | 500 | 0.4 |
| جي إف 35 | 35 | 100 | 53 | - | 50 | 80 | 13 | 6 | 2.4 | 1500 | 3000 | 680 | 0.6 |
| GF 40 | 40 | 110 | 63 | - | 55 | 90 | 15 | 7 | 3.3 | 1200 | 2600 | 1115 | 0.84 |
| جي إف 45 | 45 | 120 | 63 | - | 60 | 95 | 16 | 7 | 4 | 1000 | 2400 | 1500 | 0.94 |
| جي إف 50 | 50 | 130 | 80 | - | 70 | 110 | 17 | 8.5 | 5.7 | 800 | 2100 | 2375 | 1.28 |
| جي إف 55 | 55 | 140 | 80 | - | 75 | 115 | 18 | 9 | 6.5 | 750 | 2000 | 2500 | 1.5 |
| جي إف 60 | 60 | 150 | 95 | - | 80 | 125 | 18 | 9 | 8.9 | 650 | 1900 | 4250 | 1.6 |
| جي إف 70 | 70 | 170 | 110 | - | 95 | 140 | 20 | 9 | 13.5 | 550 | 1800 | 5875 | 3.6 |
| جي إف 80 | 80 | 190 | 125 | - | 110 | 160 | 20 | 9 | 19 | 500 | 1600 | 10000 | 3.6 |
| جي إف 90 | 90 | 215 | 140 | - | 120 | 180 | 24 | 11.5 | 27.2 | 450 | 1400 | 17350 | 6.8 |
| جي إف 100 | 100 | 260 | 150 | - | 140 | 210 | 28 | 14.5 | 44.5 | 350 | 1300 | 19750 | 8.8 |
| GF 130 | 130 | 300 | 180 | - | 160 | 240 | 32 | 17.5 | 68 | 250 | 1000 | 35000 | 12.5 |
