تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة GCZ-A
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
GCZ-A اتجاه واحد تحمل الأسطوانة نوع القابض |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
عزم الدوران (نانومتر: |
44-20000 |
الوزن (كجم): |
0.9-91 |
حجم التجويف (مم): |
12-120 |
اسم: |
GCZ-A اتجاه واحد تحمل الأسطوانة نوع القابض |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
عزم الدوران (نانومتر: |
44-20000 |
الوزن (كجم): |
0.9-91 |
حجم التجويف (مم): |
12-120 |

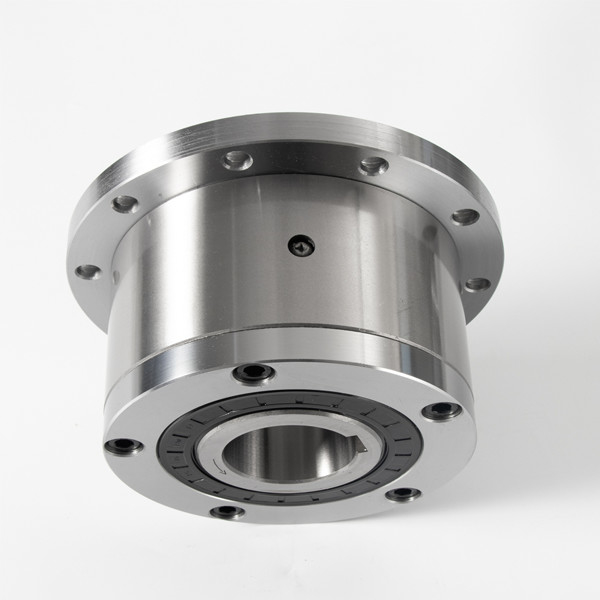

GCZ-A اتجاه واحد تحمل الأسطوانة نوع القابض
مقدمة الإنتاج
محمل أسطواني مدبب ينتمي إلى محمل منفصل ، والحلقات الداخلية والخارجية للمحمل لها مجاري مائية مدببة.ينقسم هذا النوع من المحامل إلى صف واحد ، صف مزدوج ، محامل أسطوانية مدببة بأربعة صفوف وفقًا لعدد صفوف البكرات المثبتة.يمكن لمحامل الأسطوانة المخروطية ذات الصف الواحد أن تتحمل الحمل الشعاعي والحمل المحوري في اتجاه واحد.عندما يتحمل المحمل حملاً شعاعيًا ، سيتم إنشاء مكون محوري ، لذلك هناك حاجة إلى محمل آخر يمكنه تحمل القوة المحورية في الاتجاه المعاكس لتحقيق التوازن
النوع GCZ-A عبارة عن عجلة حرة من النوع الأسطواني ، قائمة بذاتها ، محكمة الغلق ومدعومة باستخدام محامل سلسلة 160.يتم تسليم الوحدات مشحم بالزيت.
يتم تشكيل مسار مفتاح على السباق الخارجي للاتصال بعضو القيادة المتمركز في الخارج.يستخدم الغطاء لإغلاق الوحدة.مزود بمسمارين لتعبئة الزيت وتصريفه وتسويته.
يستخدم هذا النوع على نطاق واسع في نظام آلات النقل ، والرفع ، والتعبئة ، والطباعة ، وصناعة الورق ، والنسيج ، والطعام ، وما إلى ذلك ، لتحقيق التجاوز أو الفهرسة.
| يكتب |
عزم الدوران الاسمي [N • m] |
تجاوز السرعة المحددة [ص / دقيقة] |
البعد في الكونتور [مم] | الوزن [كلغ] | ||||||||||
|
داخلي سباق |
في الخارج سباق |
د [H7] | D [h7] | D1 | د 2 | د 3 | إل | L1 | ه | مليار x تينيسي | ن - د 1 | |||
| GCZ-A1262 | 44 | 1600 | 2800 | 12 | 62 | 42 | 72 | 85 | 43 | 42 | 2 | 4 × 1.8 | 3 - 5.5 | 0.90 |
| GCZ-A1568 | 100 | 1450 | 2600 | 15 | 68 | 47 | 78 | 92 | 55 | 52 | 4 | 5 × 2.3 | 3 - 5.5 | 1.30 |
| GCZ-A2075 | 151 | 1080 | 2300 | 20 | 75 | 55 | 85 | 98 | 59.5 | 57 | 3 | 6 × 2.8 | 4 - 5.5 | 1.70 |
| GCZ-A2590 | 230 | 840 | 1800 | 25 | 90 | 68 | 104 | 118 | 62.5 | 60 | 3 | 8 × 3.3 | 4 - 5.5 | 2.67 |
| GCZ-A30100 | 400 | 680 | 1600 | 30 | 100 | 75 | 114 | 128 | 70.5 | 68 | 3 | 8 × 3.3 | 6 - 6.6 | 3.50 |
| GCZ-A35110 | 580 | 620 | 1500 | 35 | 110 | 80 | 124 | 138 | 76.5 | 74 | 3.5 | 10 × 3.3 | 6 - 6.6 | 4.50 |
| GCZ-A40125 | 820 | 460 | 1300 | 40 | 125 | 90 | 142 | 160 | 88.0 | 86 | 3.5 | 12 × 3.3 | 6 - 9.0 | 6.90 |
| GCZ-A45130 | 900 | 400 | 1200 | 45 | 130 | 95 | 146 | 165 | 88.5 | 86 | 3.5 | 14 × 3.8 | 8 - 9.0 | 9.10 |
| GCZ-A50150 | 1700 | 320 | 1075 | 50 | 150 | 110 | 165 | 185 | 96.0 | 94 | 4 | 14 × 3.8 | 8 - 9.0 | 10.1 |
| GCZ-A55160 | 1890 | 300 | 1000 | 55 | 160 | 115 | 182 | 204 | 106.5 | 104 | 4 | 16 × 4.3 | 8-11 | 13.1 |
| GCZ-A60170 | 2520 | 260 | 950 | 60 | 170 | 125 | 192 | 214 | 116.0 | 114 | 4 | 18 × 4.4 | 10-11 | 15.6 |
| GCZ-A70190 | 4320 | 220 | 875 | 70 | 190 | 140 | 212 | 234 | 136.5 | 134 | 4 | 20 × 4.9 | 10-11 | 20.4 |
| GCZ-A80210 | 7285 | 200 | 800 | 80 | 210 | 160 | 232 | 254 | 146.5 | 144 | 4 | 22 × 5.4 | 10-11 | 25.2 |
| GCZ-A90230 | 9440 | 180 | 725 | 90 | 230 | 180 | 254 | 278 | 161.0 | 158 | 4 | 25 × 5.4 | 10 - 14 | 37.95 |
| GCZ-A100270 | 12800 | 140 | 625 | 100 | 270 | 210 | 305 | 335 | 184.0 | 182 | 5 | 28 × 6.4 | 10 - 18 | 71.04 |
| GCZ-A120310 | 20000 | 100 | 500 | 120 | 310 | 240 | 345 | 375 | 214.0 | 212 | 5 | 32 × 7.4 | 12-18 | 91.0 |
