تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة CKZF-B
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
CKZF-B Sprag نوع العجلة الحرة Backstop Clutch |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
100-310 |
عزم الدوران (نانومتر: |
250-8500 |
الوزن (كجم): |
2.3-70 |
حجم التجويف (مم): |
30-130 |
اسم: |
CKZF-B Sprag نوع العجلة الحرة Backstop Clutch |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
السماكة (مم): |
100-310 |
عزم الدوران (نانومتر: |
250-8500 |
الوزن (كجم): |
2.3-70 |
حجم التجويف (مم): |
30-130 |

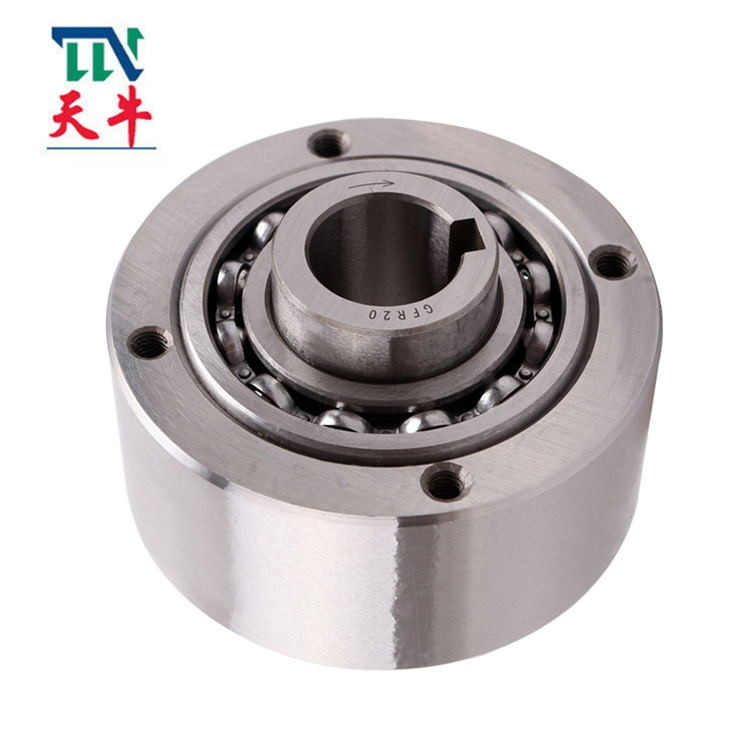

CKZF-B Sprag نوع العجلة الحرة Backstop Clutch
مقدمة الإنتاج
يكتبCKZF- بهونوع سبراج الطرد المركزيعجلات حرةمع دوران السباق الداخلي ، باستخدام محامل 60 سلسلة ،
تم تصميم السباق الخارجي فقط للقيادة الحرة ، ويتم تسليم الوحداتمشحم بالزيت.
العرق الداخلي والعرق الخارجي لهما مسار مفتاح ، والتعامل به لولب ، ممزق للتركيب الأفقي أو الرأسي.
مناسب للتوقف الخلفي أو تطبيقات القابض.
CKZF-B عبارة عن قابض ذو اتجاه واحد من النوع الإسفيني غير المتصل.بدعم من 2160 محامل سلسلة.الحلقة الخارجية تتجاوز الدوران ، فقط الحلقة الخارجية مصممة لتعمل في اتجاه واحد.يتم تضمين الشحوم في المصنع.تحتوي الحلقات الداخلية والخارجية على مجاري مفاتيح ، وتحتوي الوجوه النهائية على فتحات لولبية يمكن تثبيتها في أوضاع رأسية أو أفقية.مثال تطبيقي لمنع الدوران العكسي أو تجاوز السرعة في ظل ظروف السرعة العالية
يتكون القابض أحادي الاتجاه من حلقة خارجية وحلقة داخلية وكتلة إسفين بين الحلقة الداخلية والحلقة الخارجية.يمكن أن يكون فرامل كتلة إسفينية أو فرامل أسطوانية.يمكن تقسيم القوابض أحادية الاتجاه إلى نوعين:
اتجاه واحد القابض مع المحمل الخاص
اتجاه واحد دون تحمل
بالنسبة للقوابض أحادية الاتجاه ، من المهم جدًا محاذاة مراكز الحلقات الداخلية والخارجية.إذا اخترت القابض أحادي الاتجاه دون تحمل
، يجب على العميل التأكد من محاذاة مركز الحلقات الداخلية والخارجية أثناء التثبيت
| يكتب |
عزم الدوران الاسمي {ن م} |
تجاوز الحد من السرعات r / min | البعد فيمم | دبليوثمانية | |||||||||||
| ندقيقة | نالأعلى | د/H7 | د/H7 | F | D1 | ب | ج | إل | نانومتر | ح | بث* تث | بن* تن | كلغ | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6 م 6 | 10 | 8 * 4.0 | 8 * 3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6 م 6 | 12 | 10 * 5.0 | 10 * 3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6 م 8 | 14 | 12 * 5.0 | 12 * 3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-م 8 | 14 | 14 * 5.5 | 14 * 3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-م 8 | 14 | 14 * 5.5 | 14 * 3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-م 10 | 16 | 16 * 6.0 | 16 * 4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-م 10 | 16 | 18 * 7.0 | 18 * 4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-م 10 | 16 | 20 * 7.5 | 20 * 4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-م 10 | 16 | 22 * 9.0 | 22 * 5.4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-م 12 | 20 | 22 * 9.0 | 25 * 5.4 | 29.5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28 * 10 | 28 * 6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32 * 11 | 32 * 7.4 | 70 |
