تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة CKL-C
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
CKL-C طريقة واحدة كام القابض |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
العرق الداخلي (مم): |
2500-500 |
عزم الدوران (نانومتر: |
580-38000 |
الوزن (كجم): |
32.5-142 |
حجم التجويف (مم): |
30-130 |
اسم: |
CKL-C طريقة واحدة كام القابض |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
العرق الداخلي (مم): |
2500-500 |
عزم الدوران (نانومتر: |
580-38000 |
الوزن (كجم): |
32.5-142 |
حجم التجويف (مم): |
30-130 |

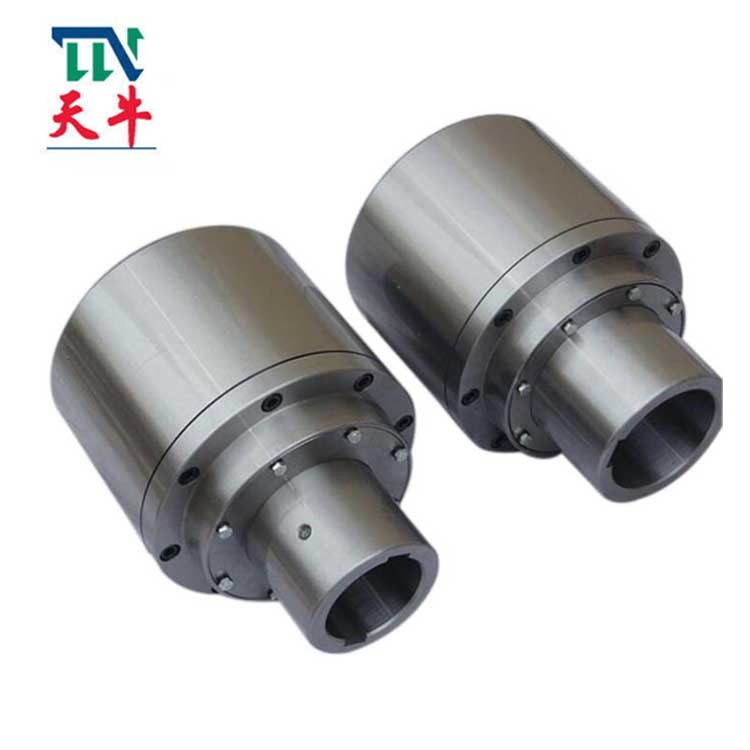

CKL-C قابض ذو اتجاه واحد من نوع الوتد مع المزيد من عزم الدوران
مقدمة الإنتاج
يعد تجاوز القابض مكونًا أساسيًا في تطوير منتجات الميكاترونيك.إنه مكون مهم لنقل الطاقة والفصل بين المحرك الرئيسي وآلة العمل أو بين عمود القيادة والعمود المدفوع في الماكينة.إنه جهاز بوظيفة القابض الذاتي باستخدام تغيير السرعة أو تغيير اتجاه الدوران لأجزاء القيادة والأجزاء المدفوعة.
تشمل المعايير الرئيسية لتجاوز القابض أكثر من 20 نوعًا ، بما في ذلك نوع CKA ، ونوع CKB (سلسلة B200) ، ونوع CKZ ، ونوع CKD (نوع UHF) ، ونوع CKX ، ونوع NYD (NJ) ونوع CKF ، ونوع عدم الاتصال NF إسفين تجاوز القابض (نوع NF backstop) ، قابض اجتياح الأسطوانة من النوع CG ، قابض التجاوز القابل للتحكم من النوع CGK وقابض التجاوز ثنائي الاتجاه من النوع CKS ، بإجمالي أكثر من 1000 سلسلة مواصفات.
النوع CKL-C عبارة عن عجلة حرة من النوع الرشاش ، قائمة بذاتها ، محكمة الغلق ومدعومة ، يتم تسليم الوحدة مشحمة بالزيت.
يتم استخدامه لنقل عزم الدوران أو التراجع في عمودين متجهين مع الإزاحة مع النوع CKL-A ، ويمكنه نقل المزيد من عزم الدوران.
تستخدم هذه السلسلة على نطاق واسع في التعبئة والتغليف والتعدين والمعادن والأسمنت والطاقة الكهربائية والآلات الأخرى.غالبًا ما يستخدم كجهاز تبديل لمحرك سرعتين في نظام نقل تجاوز القابض وناقل السرعة المتوسط والمنخفض.
معلمات المنتجات
نانومتر |
ص / دقيقة |
مم | ||||||||||
| خارج السباق | أناسباق نر | درهم 7 | د ك (H7) | د | د 1 | إل | م 1 | م 2 | مليار × طن | كلغ | ||
| CKL-C30110 | 580 | 740 | 2500 | 30 | 28-45 | 110 | 66 | 146 | 53 | 86 | 8 * 3.3 | 12.5 |
| CKL-ق 40125 | 800 | 700 | 2500 | 40 | 36-55 | 125 | 78 | 168 | 62 | 98 | 10 * 3.3 | 14.5 |
| CKL-C45130 | 815 | 710 | 2500 | 45 | 42-58 | 130 | 80 | 168 | 62 | 98 | 12 * 3.3 | 16 |
| CKL-ق 50150 | 1400 | 610 | 2000 | 50 | 48-65 | 150 | 94 | 207 | 82 | 117 | 14 * 3.8 | 24 |
| CKL-C55165 | 1700 | 600 | 2000 | 55 | 54-68 | 165 | 100 | 233.5 | 95 | 130 | 14 * 3.8 | 35.6 |
| CKL-C60170 | 2200 | 490 | 2000 | 60 | 58-70 | 170 | 108 | 244 | 97 | 138 | 16 * 4.3 | 37 |
| CKL-C70190 | 4420 | 480 | 2000 | 70 | 68-78 | 190 | 115 | 312.5 | 130 | 172.5 | 16 * 4.3 | 67.5 |
| CKL-C80210 | 6800 | 450 | 1500 | 80 | 78-85 | 210 | 125 | 340 | 153 | 177 | 18 * 4.4 | 80 |
| CKL-C90230 | 11000 | 450 | 1500 | 90 | 90-98 | 230 | 135 | 369 | 150 | 209 | 22 * 5.4 | 127.5 |
| CKL-C100270 | 16000 | 400 | 1500 | 100 | 96-105 | 270 | 145 | 422.5 | 186 | 222.5 | 25 * 5.4 | 162.5 |
| CKL-سي 110320 | 22000 | 350 | 1000 | 110 | 110-125 | 320 | 160 | 455 | 188 | 252 | 28 * 6.4 | 203 |
| CKL-C120360 | 25000 | 330 | 1000 | 120 | 115-135 | 360 | 190 | 480 | 202 | 262 | 32 * 7.4 | 263 |
| CKL-C130440 | 38000 | 280 | 500 | 130 | 125-150 | 400 | 210 | 500 | 207 | 275 | 36 * 8.4 | 342 |
