تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة CKS
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
CKS اتجاهين إسفين تجاوز القابض لطباعة آلة الفرشاة |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقتان محامل |
حجم شفة: |
70-160 ملم |
عزم الدوران (نانومتر: |
20-300 نيوتن |
الوزن (كجم): |
107 |
حجم التجويف (مم): |
10-45 |
اسم: |
CKS اتجاهين إسفين تجاوز القابض لطباعة آلة الفرشاة |
مادة: |
GCR 15 تحمل الصلب |
يكتب: |
طريقتان محامل |
حجم شفة: |
70-160 ملم |
عزم الدوران (نانومتر: |
20-300 نيوتن |
الوزن (كجم): |
107 |
حجم التجويف (مم): |
10-45 |

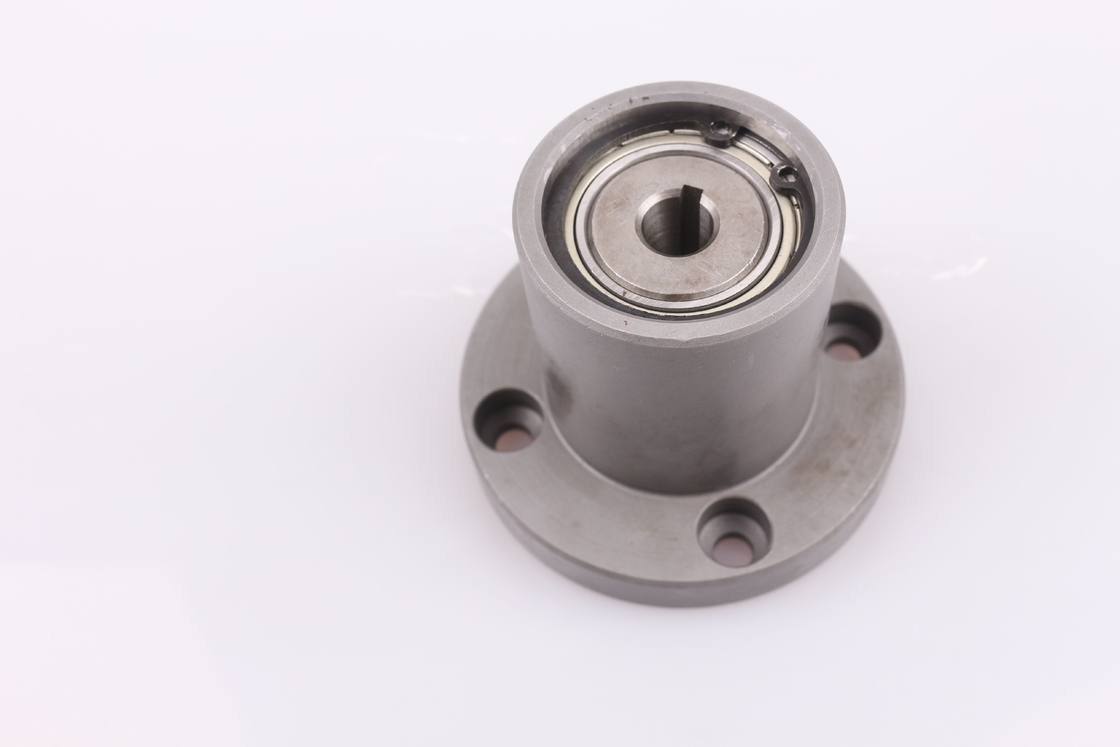

CKS اتجاهين إسفين التجاوز القابض لطباعة آلات الفرشاة
مقدمة الإنتاج
CKS عبارة عن قابض ثنائي الاتجاه SPRAG TYPE ؛
العمل كتطبيق BACKSTOP ؛
عادة ما تستخدم في آلة الطباعة ، آلة التعبئة ، آلة الرفع ، آلات نقل الرفع ، إلخ.
يحتوي القابض الوتدي ذو الاتجاهين من نوع CKS على فتحة عمود في أحد طرفيه متصل بعمود القيادة وفتحة عمود في الطرف الآخر متصلة بالعمود المدفوع.عندما لا تتحرك الحلقة الخارجية ويدور عمود القيادة في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة ، فإن العمود المُدار يدور أيضًا بشكل متزامن.عندما يتأثر العمود المُدار بعزم دوران خارجي ، فلا يمكن تدويره في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة.غالبًا ما يتم مطابقتها مع زوج لولبي كروي أو مكونات أخرى ، كآلية مضادة للانعكاس ، ويمكن أيضًا استخدامها بمفردها لنقل الموضع أو عزم الدوران أو عزم القطع.يتم استخدامه في النقل الميكانيكي لآلات الطباعة وآلات التعبئة والتغليف وآلات الرفع والنقل والعديد من المعدات غير القياسية ومنضدة الاختبار
معلمات المنتجات
| نموذج | حجم قابض | حجم شفة |
عزم الدوران سعة |
||||||||||
| د | د | تي | ج | ب 1 | t1 | D1 | د 2 | د 3 | ح | ح | د 1 | (نانومتر) | |
| CKS70 (42) X58-10 | 10 | 32 | 51 | 20 | 3 | 1.4 | 70 | 55 | 42 | 58 | 11 | 6.5 | 20 |
| CKS75 (45) X58-10 | 10 | 35 | 52 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS75 (45) X58-12 | 12 | 35 | 51 | 20 | 4 | 1.8 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS75 (45) X58-15 | 15 | 35 | 51 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS95 (57) X78-17 | 17 | 47 | 70 | 27 | 5 | 2.3 | 95 | 75 | 57 | 78 | 13 | 8.5 | 50 |
| CKS105 (62) X78-20 | 20 | 52 | 70 | 27 | 6 | 2.8 | 105 | 84 | 62 | 78 | 16 | 10.5 | 100 |
| CKS115 (74) X78-20 | 20 | 62 | 70 | 27 | 6 | 3.3 | 115 | 95 | 74 | 78 | 16 | 10.5 | 100 |
| CKS115 (74) X78-25 | 25 | 62 | 80 | 32 | 8 | 3.3 | 115 | 95 | 74 | 88 | 16 | 10.5 | 120 |
| CKS125 (84) × 100- 30 | 30 | 72 | 90 | 37 | 8 | 3.3 | 125 | 105 | 84 | 100 | 16 | 10.5 | 150 |
| CKS132 (88) X100-30 | 30 | 75 | 90 | 35 | 8 | 3.3 | 132 | 110 | 84 | 100 | 16 | 10.5 | 150 |
| CKS145 (94) X110-35 | 35 | 80 | 100 | 40 | 10 | 3.3 | 145 | 120 | 94 | 110 | 20 | 13 | 200 |
| CKS155 (102) X110-40 | 40 | 85 | 100 | 40 | 12 | 3.3 | 155 | 128 | 102 | 110 | 20 | 13 | 250 |
| CKS160 (108) X120-45 | 45 | 90 | 110 | 45 | 14 | 3.8 | 160 | 134 | 108 | 120 | 20 | 13 | 300 |
