تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة TLK110
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
TLK110 قفل التجمع |
مواد: |
GCr15 تحمل الصلب |
حجم تجويف: |
14-90 ملم |
وزن: |
0.15 - 4.2 كجم |
القطر الخارجي: |
23-112 ملم |
بحجم: |
M4 M6 M8 M10 |
عزم الدوران (kNm: |
0.1-12.75 |
رقم الموديل: |
TLK110 قفل التجمع |
مواد: |
GCr15 تحمل الصلب |
حجم تجويف: |
14-90 ملم |
وزن: |
0.15 - 4.2 كجم |
القطر الخارجي: |
23-112 ملم |
بحجم: |
M4 M6 M8 M10 |
عزم الدوران (kNm: |
0.1-12.75 |

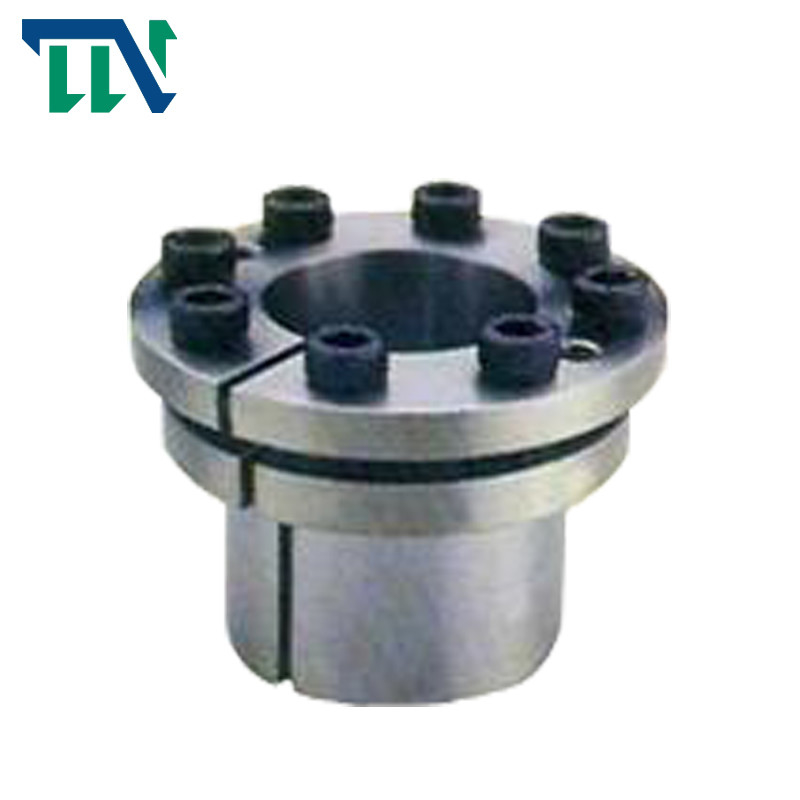

TLK110 قفل الجوز تحمل جهاز قفل رمح قياسي
مقدمة عن المنتجات
اتصال Locking Assembly عبارة عن اتصال دقيق وخالي من الفجوات وبدون مفتاح. يزيل بشكل موثوق العيوب مثل تركيز الضغط ومفاتيح الدوران الناتجة عن نقل المفتاح.تتميز بمزايا تحديد المواقع المريح والسريع ، والعمر التشغيلي الطويل وليس من السهل التآكل.لا يوجد انزلاق نسبي أثناء العمل ولا تآكل.إنها مناسبة بشكل خاص للاستخدام في مختلف آليات النقل والمؤازرة عالية الدقة
العيب والعلاج
نظرًا للانتقال طويل المدى لعزم الدوران الكبير في العمل ، فمن السهل أن يتسبب غلاف التمدد في تشوه التعب المعدني ، مما يؤدي إلى تآكل التعب بين غطاء التمدد والمثبتات.في نفس الوقت ، بسبب آلة التلبيد الكبيرة ، من الصعب إصلاحها.لحل هذه المشكلات ، يمكن استخدام مركبات البوليمر للإصلاح في الموقع.علاقة المطابقة بين الأجزاء وحالة التشغيل وارتداء المعدات بشكل عام لها علاقة مقابلة بين الأجزاء وعملية إصلاح القالب.
ينقسم الإصلاح بشكل أساسي إلى الخطوات التالية: أولاً ، تتم معالجة الأجزاء البالية من المجلة والفتحة الداخلية للترس لتكون نظيفة وجافة وخشنة ، ويتعرض لون المعدن الأساسي.سطح قطر العمود مغطى بمواد إصلاح معدنية من البوليمر 2211f ، مكشط بمسطرة ومصلبة ؛يجب معالجة سطح الفتحة الداخلية للتروس ، واستخدام مادة البوليمر المعدنية لإصلاح وتنعيم أثر التآكل ؛بعد تسخين المادة وترسيخها ، يتم صقل سطح المادة وتسويته ، ويتم استخدام الحلقة الداخلية لتجميع القفل كقالب
قم بتلائم الجزء الذي تم إصلاحه من سطح قطر العمود بالحجم ، وقم بتلميع حافة القدم ، ثم قم بقياس الحجم الذي تم إصلاحه ؛أخيرًا ، الحلقات الداخلية والخارجية لمجموعة القفل مطلية بمواد إصلاح معدنية من البوليمر للتجميع العام.
ميزات المنتجات
| نموذج | تجميع القفل RLK603 | |
| الحمل المقدر (kN.m) | القوة | 5-3500 |
| عزم الدوران | 0.025-517 | |
| حجم السباق الداخلي (مم) | 14-360 | |
| حجم السباق الخارجي (مم) | 38-590 | |
| سمك (مم) | 15-175 | |
| الوزن (كجم) | 0.1-186 | |
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
内 六角 螺钉 مسدس داخلي برأس مسدس |
额 定 负 荷 معدل الحمولة |
Pf (N / مم 2) أ / ب |
مأ
(N · م) |
جي
(كلغ) |
||||||||||
| د | د | د0 | إل0 | إل | إل1 | إل2 | د1 | د2 |
规格 الأحجام |
数量 الكمية |
Fر(كيلو نيوتن) أ / ب |
مر(كيلو نيوتن · م) أ / ب | |||
| مم | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | م 4 | 15.5 / 9.7 | 0.108 / 0.068 | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | م 6 | 4 | 35.5 / 22.4 | 0.285 / 0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | م 6 | 35.5 / 22.4 | 0.285 / 0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320 / 0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | م 6 | 4 | 35.5 / 22.4 | 0.335 / 0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350 / 0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353 / 0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636 / 0.400 | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | م 6 | 6 | 53.4 / 33.6 | 0.665 / 0.420 | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745 / 0.470 | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795 / 0.500 | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136 / 0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160 / 0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | م 6 | 8 | 71.3 / 44.8 | 1.223 / 0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | 69 | 1.287 / 0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352 / 0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | 2.677 / 1.745 | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | م 8 | 8 | 119 / 77.6 | 2.855 / 1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975 / 1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | 81.5 | 98 | 92 | 3.680 / 2.400.0000 | 117/77 | 1.70 | ||||||||
| 60 | 77 | 87.5 | 74 | 55 | 82 | 90 | 104 | 98 | م 8 | 9 | 133 / 87.2 | 4.015 / 2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350 / 2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 212/139 | 7.440 / 4.850 | 123/81 | 3.05 | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970 / 5.200.0000 | 114/75 | 3.32 | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | م 10 | 12 | 283/184 | 11.335 / 7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040 / 7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750 / 8.32 | 128/83 | 4.20 | ||||||
