تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: TSC
شروط الدفع والشحن
الحد الأدنى لكمية: 1 جهاز كمبيوتر شخصى
الأسعار: USD20~USD300
تفاصيل التغليف: كرتون
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم المنتج: |
TSC نوع الكرة محدد عزم الدوران |
ضمان: |
12 شهر |
مرنة أو جامدة: |
جامد |
مادة: |
فُولاَذ |
نوع الهيكل: |
نوع الكرة |
طلب: |
بكرة ، تروس ، اقتران |
اسم المنتج: |
TSC نوع الكرة محدد عزم الدوران |
ضمان: |
12 شهر |
مرنة أو جامدة: |
جامد |
مادة: |
فُولاَذ |
نوع الهيكل: |
نوع الكرة |
طلب: |
بكرة ، تروس ، اقتران |

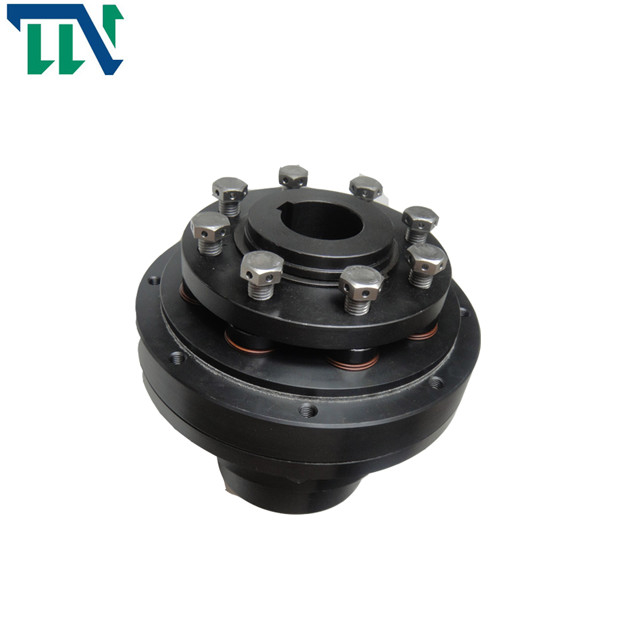

الكرة محدد عزم الدوران TSC سلسلة اقتران رمح عزم الدوران محدد القابض
مقدمة المنتج
هناك نوعان من التثبيت: تركيب keyway وتركيب جلبة التوسيع.
يُطلق على اقتران محدد عزم الاحتكاك أيضًا اسم اقتران قابض الأمان.غالبًا ما يتم استخدام اقتران محدد عزم الاحتكاك للتثبيت بين ناقل الحركة الجانبي الرئيسي والسلبي ، عندما يحدث خطأ التحميل الزائد أكثر من القيمة المحددة (عزم الدوران) وسوف ينتج محدد عزم الدوران فصلًا ، وبالتالي حماية آلية القيادة بشكل فعال ، مثل المحرك ، المخفض ، محرك سيرفو) وكذلك الحمل ، الشكل الشائع على النحو التالي: اقتران محدد عزم الاحتكاك ومحدد عزم الدوران من النوع الكروي.
مبدأ العمل لمحدد عزم الدوران الكروي الفولاذي: يتم التحكم في عزم الدوران الحرج بواسطة زنبرك دقيق ، والذي يمكن أن يحقق قيمة عزم دوران دقيقة للغاية.بالنسبة للمنتجات ذات الحجم الكلي نفسه ، يمكن استبدال النوابض المدمجة المختلفة لتحديد عزم دوران مختلف للانزلاق.يتم استخدامه لتركيب العمود في أحد طرفيه والعجلة في الطرف الآخر.بعد التخلص من الحمل الزائد ، يتم إعادة تعيين وضع إعادة الضبط بمقدار 360 درجة في دائرة واحدة.يمكن توصيله بمفتاح حد خارجي ، وإخراج إشارة كهربائية عند التحميل الزائد.يمكن استخدامه في التعبئة والتغليف والمعدات الإلكترونية والصناعات الميكانيكية الأخرى.يستخدم على نطاق واسع في الفاصل ، الطارد اللولبي ، النقل الأوتوماتيكي ، معدات المطاط الميكانيكية ، إلخ.
الهيكل المتصاعد لمحدد عزم الدوران هو عمود المحور ، شفة العمود ، بكرة متزامنة ، عمود ضرس ، ترس رمح ، بكرة عمود وما إلى ذلك.يتم استخدام اقتران محدد عزم الاحتكاك في معدات الطباعة ؛صناعة البطاريات ، ناقل خردة الحديد ، خط إنتاج النقل ، المقسم.
محدد عزم دوران الكرة الفولاذية (محدد عزم الدوران) ميزات: محدد عزم الدوران الكروي الفولاذي الدقيق ، آلية الكرة الدقيقة المدمجة ، والتي يمكنها فصل ناقل الحركة النشط والسلبي في لحظة التحميل الزائد.وقت رد الفعل هو 0.001-0.003 ثانية.لديها العديد من أشكال التثبيت ، مثل ضرس العمود ، عمود المحور ، شفة العمود ، بكرة متزامنة للعمود ، بكرة على شكل حرف V ، ترس العمود وما إلى ذلك.يمكن ضبط قيمة ضبط عزم فك الارتباط بدون خطوات ضمن نطاق معين من خلال الاتصال الهاتفي.يمكن لمفتاح أو مستشعر الحد إخراج إشارة كهربائية 24V DC في لحظة الحمل الزائد ، والتي يمكن استخدامها لبدء تشغيل جهاز الإنذار (مثل الجرس الكهربائي ومصباح المؤشر) ، ويمكن أيضًا استخدامها لإيقاف تشغيل السائق على الفور.مع عمر الخدمة الطويل للغاية ، يمكنه تحمل عمليات فك ارتباط الحمولة الزائدة التي لا تعد ولا تحصى.
معلمات المنتجات
| TSC |
نطاق عزم الدوران (نانومتر) | السرعة القصوى غير متوازن دورة في الدقيقة |
اقتحام غسالة السكتة الدماغية على الحمولة الزائدة مم |
لحظات جماعية من القصور الذاتي | تحامل براغي وشد عزم الدوران ل Φd |
وزن |
|||||
| X | إل | م | ح | جانب المحور كجم 2 |
الجانب المرن كجم 2 |
مم | نانومتر | كلغ | |||
| 01 | 5-12.5 | 10-25 | 20-50 | 25-62.5 | 4000 | 1.2 | 0.000211 | 0.000093 | 4xM4 | 4 | 0.68 |
| 02 | 10-25 | 20-50 | 40-100 | 50-125 | 3000 | 1.5 | 0.000531 | 0.000234 | 6 × م 4 | 4 | 1.14 |
| 03 | 20-50 | 40-100 | 80-200 | 100-250 | 2500 | 1.8 | 0.001388 | 0.000643 | 8 × م 4 | 4 | 1.98 |
| 04 | 40-100 | 80-200 | 160-400 | 200-500 | 2000 | 2.0 | 0.002846 | 0.001306 | 8xM5 | 8 | 2.88 |
| 05 | 70-175 | 140-350 | 280-700 | 380-875 | 1200 | 2.2 | 0.006858 | 0.002649 | 8xM6 | 12 | 4.59 |
| 06 | 120-300 | 240-600 | 480-1200 | 600-1500 | 800 | 2.5 | 0.029432 | 0.00669 | 8xM8 | 15 | 10.63 |
أبعاد محدد عزم الدوران TSC
| TSC |
د دقيقة | د ماكس | د | F | ه (h6) | ك | ك 1 | إل | ح | أ 1 | أ 2 | A3 | أ | ب | س | جنوب غرب |
| 01 | 10 | 20 | 70 | 38 | 47 | 65 | 56 | 47 | 40 | 12 | 7 | 8 | 5 | 6 | 8 × م 4 | 7 |
| 02 | 15 | 25 | 85 | 44 | 62 | 80 | 71 | 56 | 48 | 13.5 | 8 | 11 | 7 | 7 | 8xM5 | 7 |
| 03 | 22 | 35 | 100 | 56 | 75 | 95 | 85 | 67 | 59 | 16 | 9 | 14 | 9 | 9 | 8XM6 | 7 |
| 04 | 32 | 44 | 115 | 70 | 90 | 110 | 100 | 73 | 64 | 17 | 10 | 16 | 10 | 10 | 8XM6 | 8 |
| 05 | 35 | 55 | 135 | 84 | 100 | 130 | 116 | 86 | 75 | 20.5 | 12 | 18 | 10 | 12 | 8XM8 | 10 |
| 06 | 40 | 65 | 166 | 100 | 130 | 166 | 150 | 130 | 115 | 46 | 16 | 21 | 12 | 15 | 8XM10 | 13 |
