تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة FXM
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
FXM Cam Clutch Sprag Backstop Bearing طريقة واحدة القابض |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
عزم الدوران (نانومتر: |
110-320 |
الوزن (كجم): |
0.8-440 |
حجم التجويف (مم): |
30-130 |
اسم: |
FXM Cam Clutch Sprag Backstop Bearing طريقة واحدة القابض |
مواد: |
GCR 15 تحمل الصلب |
يكتب: |
طريقة واحدة محامل |
عزم الدوران (نانومتر: |
110-320 |
الوزن (كجم): |
0.8-440 |
حجم التجويف (مم): |
30-130 |

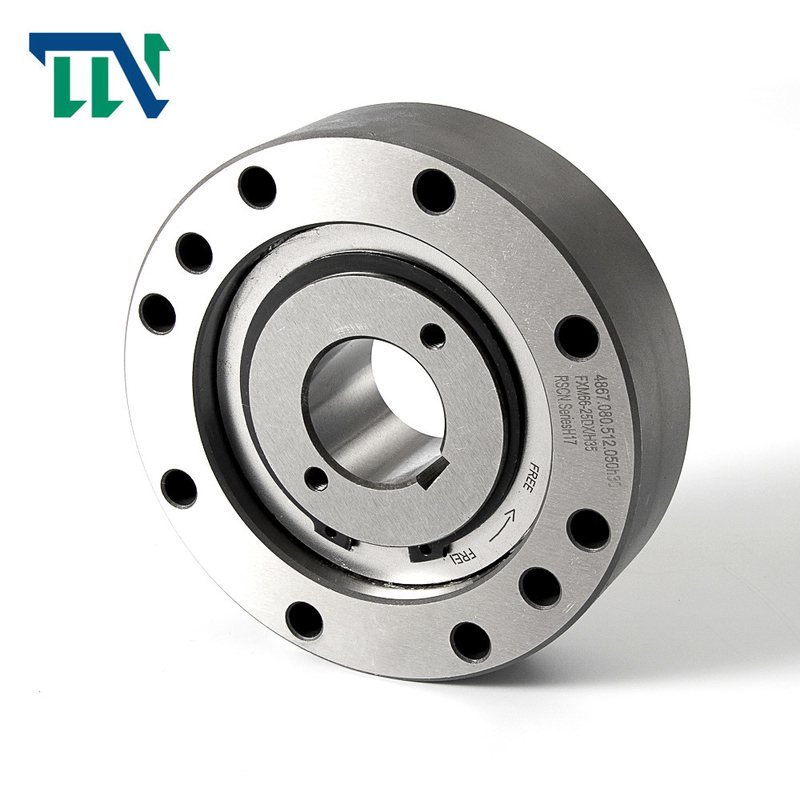

FXM Cam Clutch Sprag Backstop Bearing طريقة واحدة القابض
مقدمة الإنتاج
تم تجهيز FXM بعجلات حرة مدمجة بخاصية رفع الرشاش X. يتم استخدام أداة رفع الرشاش X للتوقفات الخلفية وتجاوز القوابض ، شريطة أن تدور الحلقة الداخلية بسرعة عالية أثناء التشغيل الحر وتزود بقوابض اجتياح يتم إجراء عملية القيادة بسرعة منخفضة.في عملية التدوير الحر ، تتسبب قوة الطرد المركزي FC في انطلاق الرشاش من المسار الخارجي.في حالة التشغيل هذه ، تعمل العجلة الحرة بدون تآكل ، أي مع عمر خدمة غير محدود.
يوضح الشكل 58-2 عجلة حرة مع رفع رشاش X في عملية حرة.تدور الحشائش ، التي يتم دعمها في قفص متصل بالحلقة الداخلية ، مع الحلقة الداخلية.تقوم قوة الطرد المركزي FC التي يتم تطبيقها في مركز الثقل S للرشاش بتحويل الرشاش عكس اتجاه عقارب الساعة وتستند إلى حلقة الدعم للقفص.ينتج عن هذا فجوة بين sprag والمسار الخارجي ؛تعمل العجلة الحرة بدون اتصال.إذا انخفضت سرعة الحلقة الداخلية إلى الحد الذي يكون فيه تأثير قوة الطرد المركزي على الرشاش أقل من تأثير قوة الزنبرك FF ، فإن الرشاش يستقر مرة أخرى على الحلقة الخارجية وتكون العجلة الحرة جاهزة للقفل (الشكل 58-3 ).إذا تم استخدامه كقابض تجاوز ، يجب ألا تتجاوز سرعة القيادة 40٪ من سرعة الإقلاع
| العنصر | سلسلة FXM |
| مواد | GCr15 |
| تتحمل ديا. | 20-320 ملم |
| ديا الخارجي. | 85-630 ملم |
| عرض | 25-220 ملم |
| قدرة عزم الدوران | 110-20500 نيوتن |
| وزن | 0.8-440 كجم |
| طَرد | صندوق كرتوني ، صندوق خشبي أو حسب متطلباتك |
عجلات حرة متكاملة FXM هي عجلات خالية من الرش دون دعم وتحمل مع رشاش
الإقلاع X.
يضمن رفع الرشاش X عملية حرة خالية من التآكل عندما تدور الحلقة الداخلية بسرعة عالية.
تُستخدم FXM ذات العجلات الحرة على النحو التالي:
1. Backstops
2. تجاوز القوابض
للتطبيقات ذات التشغيل الحر عالي السرعة وعند استخدامه كقابض اجتياح منخفض
عملية القيادة السريعة.
عزم الدوران الاسمي يصل إلى 888000 نيوتن متر
فتحات تصل إلى 460 مم.تتوفر العديد من الثقوب القياسية.
| حجم العجلة الحرة | نعزم الدوران المنذر(نانومتر) | عزم الدوران الاسمي عند نفاد TIR الحالي(نانومتر) | Sprag الإقلاع بسرعة الحلقة الداخلية دقيقة -1 | الأعلى.سرعة | ||||||||||||||||||
| ↗ | 0 | أ | ↗ | 0،1 | أ | ↗ | 0،2 | أ | ↗ | 0،3 | أ | ↗ | 0،4 | أ | ↗ | 0،5 | أ | الحلقة الداخليةتجاوز الحد الأدنى -1 | الحلقة الخارجية تدفع دقيقة -1 | |||
| FXM | 31-17 | 110 | 110 | 105 | 100 | 890 | 5000 | 356 | ||||||||||||||
| FXM | 38-17 | 180 | 170 | 160 | 150 | 860 | 5000 | 344 | ||||||||||||||
| FXM | 46-25 | 460 | 450 | 440 | 430 | 820 | 5000 | 328 | ||||||||||||||
| FXM | 51 - 25 | 560 | 550 | 540 | 530 | 750 | 5000 | 300 | ||||||||||||||
| FXM | 56 - 25 | 660 | 650 | 640 | 630 | 730 | 5000 | 292 | ||||||||||||||
| FXM | 61 - 19 | 520 | 500 | 480 | 460 | 750 | 5000 | 300 | ||||||||||||||
| FXM | 66 - 25 | 950 | 930 | 910 | 890 | 700 | 5000 | 280 | ||||||||||||||
| FXM | 76 - 25 | 1200 | 1170 | 1140 | 1110 | 670 | 5000 | 268 | ||||||||||||||
| FXM | 86 - 25 | 1600 | 550 1 | 1500 | 450 1 | 630 | 5000 | 252 | ||||||||||||||
| FXM | 101-25 | 2100 | 2050 | 2000 | 1950 | 610 | 5000 | 244 | ||||||||||||||
| FXM | 85-40 | 2500 | 2400 | 2300 | 2300 | 2200 | 850 1 | 430 | 6000 | 172 | ||||||||||||
| FXM | 100-40 | 3700 | 3600 | 3400 | 3400 | 2900 | 2400 | 400 | 4500 | 160 | ||||||||||||
| FXM | 120-50 | 7700 | 7600 | 7500 | 6100 | 5100 | 4200 | 320 | 4000 | 128 | ||||||||||||
| FXM | 140-50 | 10100 | 10000 | 9800 | 8400 | 7000 | 5800 | 320 | 3000 | 128 | ||||||||||||
| FXM | 170-63 | 20500 | 20500 | 500 19 | 15500 | 13000 | 12000 | 250 | 2700 | 100 | ||||||||||||
| FXM | 200-63 | 31000 | 27500 | 22000 | 18000 | 15500 | 14000 | 240 | 2100 | 96 | ||||||||||||
| يكتب | ضجر | أ | ب | د | ه | F | جي | ي | إل | ص | تي | يو | الخامس | دبليو | Z ** | وزن | ||||||
| مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | مم | كلغ | |||
| إف إكس إم 31-17 | 20 * | 20 * | 17 | 25 | 85 | 41 | 55 | م 6 | 31 | 24 | 1.0 | 70 | 15 | 6 | 21 | 6 | 0،8 | |||||
| إف إكس إم 38-17 | 25 * | 25 * | 17 | 25 | 90 | 48 | 62 | م 6 | 38 | 24 | 1.0 | 75 | 15 | 6 | 21 | 6 | 0،9 | |||||
| إف إكس إم 46-25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | م 6 | 46 | 35 | 1.0 | 82 | 15 | 6 | 21 | 6 | 1،3 | |||||
| FXM 51-25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | م 6 | 51 | 35 | 1.0 | 90 | 15 | 6 | 21 | 6 | 1.7 | |||
| إف إكس إم 56-25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | م 6 | 56 | 35 | 1.0 | 96 | 15 | 6 | 21 | 8 | 1،8 | |||||
| إف إكس إم 61-19 | 30 | 35 | 40 | 45 * | 19 | 27 | 120 | 74 | 85 | م 8 | 61 | 25 | 1.0 | 105 | 15 | 6 | 21 | 6 | 1،8 | |||
| إف إكس إم 66-25 | 35 | 40 | 45 | 48 * | 25 | 35 | 132 | 82 | 90 | م 8 | 66 | 35 | 1.0 | 115 | 15 | 8 | 23 | 8 | 2،8 | |||
| إف إكس إم 76-25 | 45 | 55 | 60 * | 25 | 35 | 140 | 92 | 100 | م 8 | 76 | 35 | 1.0 | 125 | 15 | 8 | 23 | 8 | 3،1 | ||||
| إف إكس إم 86-25 | 40 | 45 | 50 | 60 | 65 | 70 * | 25 | 40 | 150 | 102 | 110 | م 8 | 86 | 40 | 1.0 | 132 | 15 | 8 | 23 | 8 | 4،2 | |
| FXM 101-25 | 55 | 70 | 80 * | 25 | 50 | 175 | 117 | 125 | م 10 | 101 | 50 | 1.0 | 155 | 20 | 8 | 28 | 8 | 6،9 | ||||
| إف إكس إم 85-40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | م 10 | 85 | 60 | 1.0 | 155 | 20 | 8 | 28 | 8 | 7،4 | ||
| إف إكس إم 100-40 | 45 | 50 | 55 | 60 | 70 | 75 | 80 * | 40 | 50 | 190 | 130 | 140 | م 10 | 100 | 60 | 1،5 | 165 | 25 | 10 | 35 | 12 | 8،8 |
| إف إكس إم 120-50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | م 10 | 120 | 70 | 1،5 | 185 | 25 | 10 | 35 | 12 | 12،7 |
| إف إكس إم 140-50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | م 12 | 140 | 70 | 2،0 | 218 | 25 | 12 | 35 | 12 | 19،8 | ||
| FXM 170-63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | م 16 | 170 | 80 | 2،0 | 258 | 28 | 12 | 38 | 12 | 33،0 | |
| إف إكس إم 200-63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | م 16 | 200 | 80 | 2،0 | 278 | 32 | 12 | 42 | 12 | 32،0 | |||||
| FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | م 20 | 240 | 90 | 2،0 | 360 | 48 | 15 | 60 | 12 | 60،0 | ||||||
| FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | مسييه 24 | 240 | 120 | 2،0 | 370 | 48 | 18 | 60 | 16 | 95،0 | ||||||
| FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | م 20 | 260 | 105 | 2،0 | 380 | 48 | 18 | 60 | 16 | 75،0 | ||||||
| FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | م 20 | 290 | 105 | 2،0 | 410 | 48 | 18 | 60 | 16 | 90،0 | ||||||
| FXM 290-96 | 230 | 96 | 110 | 460 | 330 | 360 | م 20 | 290 | 120 | 2،0 | 410 | 48 | 18 | 60 | 16 | 91،0 | ||||||
| FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | م 20 | 310 | 110 | 3،0 | 450 | 48 | 18 | 60 | 24 | 135،0 | ||||||
| FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | م 20 | 310 | 120 | 3،0 | 450 | 48 | 18 | 60 | 24 | 145،0 | ||||||
| FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | مسييه 24 | 320 | 105 | 3،0 | 440 | 55 | 20 | 68 | 16 | 105،0 | ||||||
| FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | مسييه 24 | 360 | 125 | 3،0 | 500 | 55 | 20 | 68 | 24 | 170،0 | ||||||
| FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | مسييه 24 | 410 | 125 | 3،0 | 560 | 55 | 20 | 68 | 24 | 245،0 | ||||||
| FXM 2410 - 100 | 320 | 200 | 220 | 630 | 460 | 480 | مسييه 30 | 410 | 220 | 3،0 | 560 | 55 | 20 | 68 | 24 |
440،0 |
||||||
